MHLS高压电机起动水阻柜起动特性及计算机仿真

产品名称：MHLS高压电机起动水阻柜起动特性及计算机仿真

产品类型：起动产品案例

浏览次数：次

产品简介：MHLS 高压电动机起动水阻柜（液阻柜） 起动特性及计算机仿真与实测曲线案例介绍。

关于产品购买、技术维护等服务，欢迎致电!

电话：0710－2572368

传真：0710－2760018

QQ：2427967001

电话：18271228725@139.COM

产品介绍

MHLS高压电动机起动水阻柜（液阻柜）起动特性及计算机仿真与实测曲线

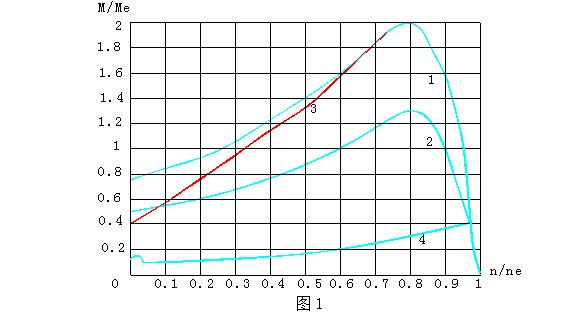

一、高压电动机采用MHLS水阻柜（液阻柜）与全压起动、串固定阻抗降压起动的机械特性曲
线的对比，如图1所示：
大功率电机起动曲线
















图1
曲线1：采用全压起动方式的转矩曲线；
曲线2：采用如串电抗器、自藕降压起动类串固定阻抗降压起动方式的转矩曲线；
曲线3：采用液态软起动装置时转矩变化曲线；
曲线4：负载转矩特性曲线。

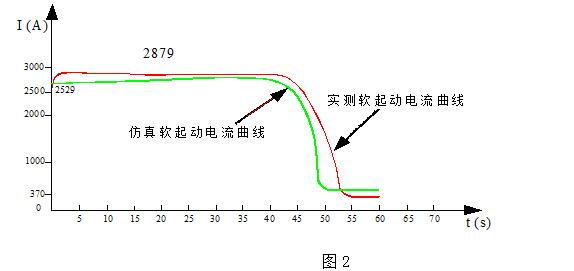

二、 图2所示为杭州某钢铁公司11000kW轴流风机机组采用MHLS水阻柜（液阻柜）后，相应的计算机仿真及实测起动电流曲线对比（产品编号：17030448，电机主要参数：Pe=11000kW、Ue=6kV、Ie=1216A）。
水阻柜在钢铁行业的运用
11000kW轴流风机起动曲线

图2
仿真最大起动电流为2.2Ie（2700A），起动时间为46s；
实测起动初始电流为2529A，小于2.1Ie，最大起动电流2879A，小于2.37Ie，起动时间为53s，起动过程平滑、无二次冲击。

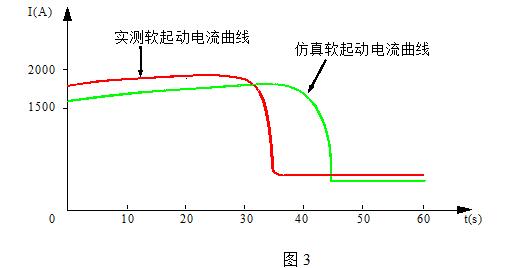

三、 图3为广西某钢厂13500kW同步电动机采用MHLS水阻柜（液阻柜）后，相应的计算机仿真及实测起动电流曲线对比（产品编号：17020680，电机主要参数Pe=13500kW、Ue=10kV、Ie=888A）。
13500kW同步电动机起动曲线



图3
起动过程的计算机仿真数据为：电机最大起动电流：1658A，小于1.9Ie，起动时间：45s。
起动过程实测数据为：电机最大起动电流：1900Ａ，小于2.1Ie，起动时间：35s，起动平滑，无二次冲击。

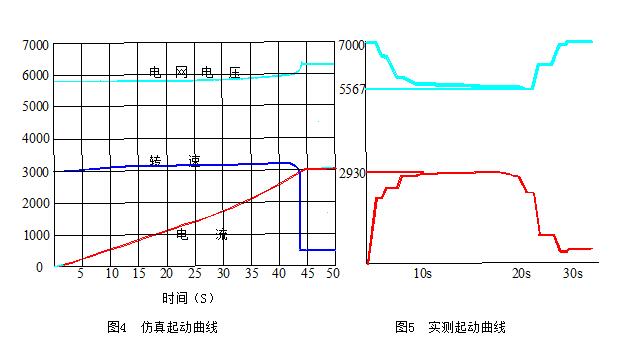

四、 图4、图5所示分别为山东某钢厂15000M3/h制氧机10000kW俄罗斯同步电动机组采用MHLS水阻柜（液阻柜）后，相应的计算机仿真及实测起动曲线对比，（产品编号：170403024,电机主要参数为：Pe=10000kW，Ue=6000V，Ie=1097A，堵转电流为Iq=8.1Ie，起动时风门开度5%,原采用进口变频器起动，起动时间10分钟）。
钢厂15000M3/h制氧机起动曲线






图4为起动过程仿真曲线，数据为:电机最大起动电流3100A，小于2.83Ie，起动时间45s。
图5为现场实测起动曲线，结果为：起动电流初始值：2200A，小于2.1Ie，最大起动电流2930A，
小于2.67Ie，起动时间30s，起动平滑，无二次冲击。

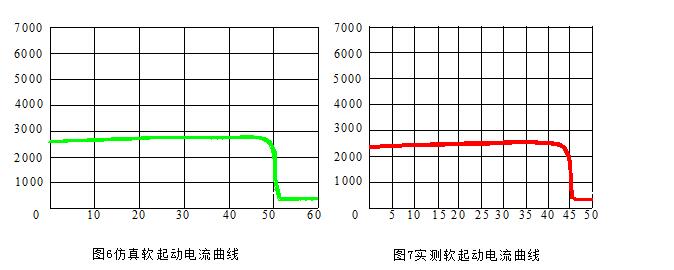

五、 图6、图7所示分别为江西某冶炼厂采用德国PGW空压机组配套ABB公司7300kW、6kV高压笼型电动机采用MHLS水阻柜（液阻柜）后，相应的计算机仿真及实测起动曲线对比，（产品编号：17071138，电机主要参数：Pe=7300kW，Ie=793A，Ue=6000V，ne=1485rpm，起动时风门开度5%）。
德国PGW空压机启动曲线

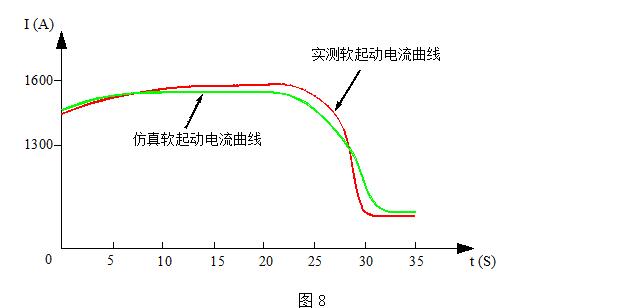

六、 图8为四川某钢铁公司6300kW同步电动机烧结主抽烟风机机组采用MHLS水阻柜（液阻柜）后，相应的计算机仿真起动电流曲线和实测起动电流曲线对比，（产品编号：17090214，电机主要参数Pe=6300kW，Ue=10kV，Ie=417.5A）。
  6300kW同步电动机烧结主抽烟风机启动曲线








图8
仿真起动最大电流为3.57Ie（1492A），起动时间为33s，起动温升为9℃；
实测起动最大电流为3.83Ie（1600A），起动时间为31s，起动温升为9.5℃。








七、 图9所示为陕西某炼油厂年产50万吨催化裂化装置3700kW主风机组全压起动电流与采用MHLS水阻柜（液阻柜）后,相应的计算机仿真及现场实测起动电流曲线对比（电机主要参数：Pe=3700kW，Ue=10kV，Ie=250A）。
炼油厂年产50万吨催化裂化装置3700kW主风机启动曲线







图9
全压起动电流为6Ie ，起动时间为18s；
仿真起动电流为2.8Ie,起动时间为38s；
实测起动电流为3Ie,起动时间为28s。

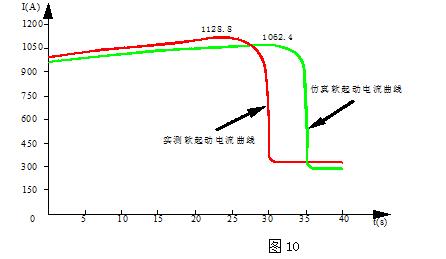

八、 图10为河南某石油化工总厂采用ASCK-S2001型2940kW三相电动机采用MHLS水阻柜（液阻柜）后，相应的计算机仿真及实测起动电流曲线对比（产品编号：17100515，电机主要参数Pe=2940kW、Ue=10kV、Ie=332A）。
石油化工总厂采用ASCK-S2001型2940kW三相电动机启动曲线



图10









九、图11、图12为伊朗某钢铁公司540m3高炉5400kW同步电动机压缩机组采用MHLS水阻柜（液阻柜）后，相应的计算机仿真及实测起动电流曲线对比（产品编号：17120169，电机主要参数Pe=5400kW、Ue=6kV、Ie=592A）。钢铁公司540m3高炉5400kW同步电动机压缩机启动曲线




图11为起动过程的计算机仿真曲线：起动电流为3.1Ie,起动时间为24s；
图12为现场实测起动电流曲线：起动电流为3.4Ie,起动时间为40s，起动过程平滑、无二次冲击。

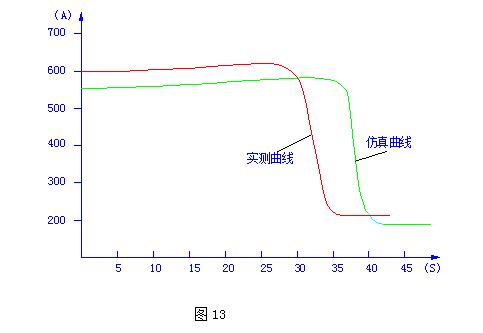

十、 轻工行业：图13所示为安徽某生物化工有限公司1520kW三相电动机采用MHLS水阻柜（液阻柜）后，实测起动电流曲线（电机主要参数Pe=1520kW、Ue=6kV、Ie=166A）。
起动电流为3.7Ie，起动时间32S
生物化工有限公司1520kW三相电动机起动曲线





图13

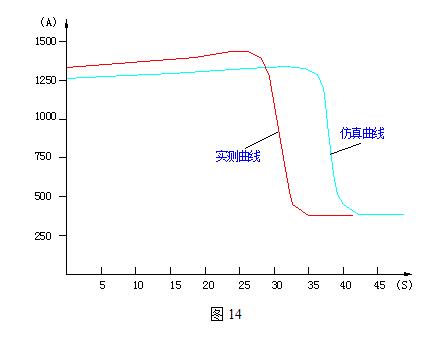

十一、 制药行业：图14所示为湖北某生化制药有限公司6000kW三相电动机采用MHLS水阻柜（液阻柜）后，实测起动电流曲线（产品编号：17070712  电机主要参数Pe=6000kW、Ue=10kV、Ie=402A）。
起动电流为3.5Ie，起动时间32S  起动一次液阻温升13℃
生化制药有限公司6000kW三相电动机启动曲线






图14

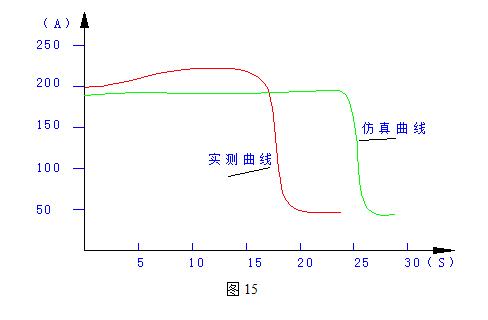

十二、 矿业行业：图15所示为山东某矿业金矿井下-435米配电站高压三相电动机MHLS水阻柜（液阻柜）后，实测起动电流曲线（产品编号：17061496   电机主要参数Pe=710kW、Ue=6kV、Ie=79.3A）。
起动电流为2.8Ie，起动时间17S  起动一次液阻温升7℃
金矿井下-435米配电站高压三相电动机启动曲线液阻柜在金矿行业使用












图15

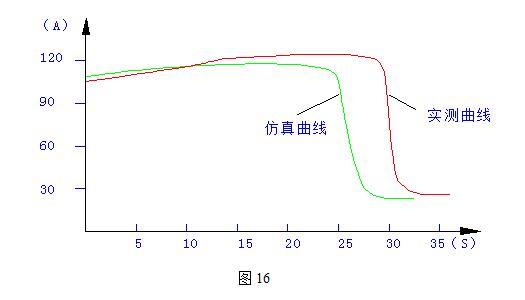

十三、 市政行业：图16所示为陕西某热力有限公司循环水泵装置采用MHLS水阻柜（液阻柜）后，实测起动电流曲线（产品编号17021933  电机主要参数Pe=560kW、Ue=10kV、Ie=37.73A）。
起动电流为3.18Ie，起动时间30S  起动一次液阻温升7℃
热力有限公司循环水泵560KW电机起动曲线










图16

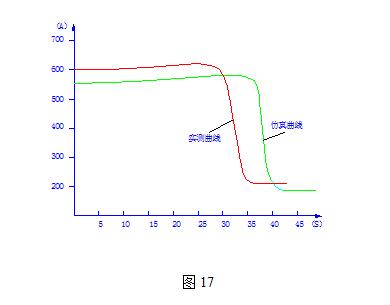

十五、 水泥行业：图17所示为黑龙江某水泥厂破碎机采用MHLS水阻柜（液阻柜）后，实测起动电流曲线（产品编号：17081654  电机主要参数Pe=355kW、Ue=6kV、Ie=43A）。
起动电流为3.7Ie，起动时间25S  起动一次液阻温升5℃
水泥厂破碎机355KW电机起动曲线
                                      液体电阻起动柜在水泥行业应用











  图17

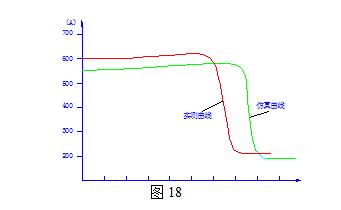

十四、 军工行业：图18所示为某部队大型风机采用MHLS水阻柜（液阻柜）后，实测起动电流曲线（产品编号：171104931   电机主要参数Pe=5500kW、Ue=6kV、Ie=650A）。
起动电流为3.1Ie，起动时间40S  起动一次液阻温升10℃


部队大型风机5500KW电机起动曲线
图18
