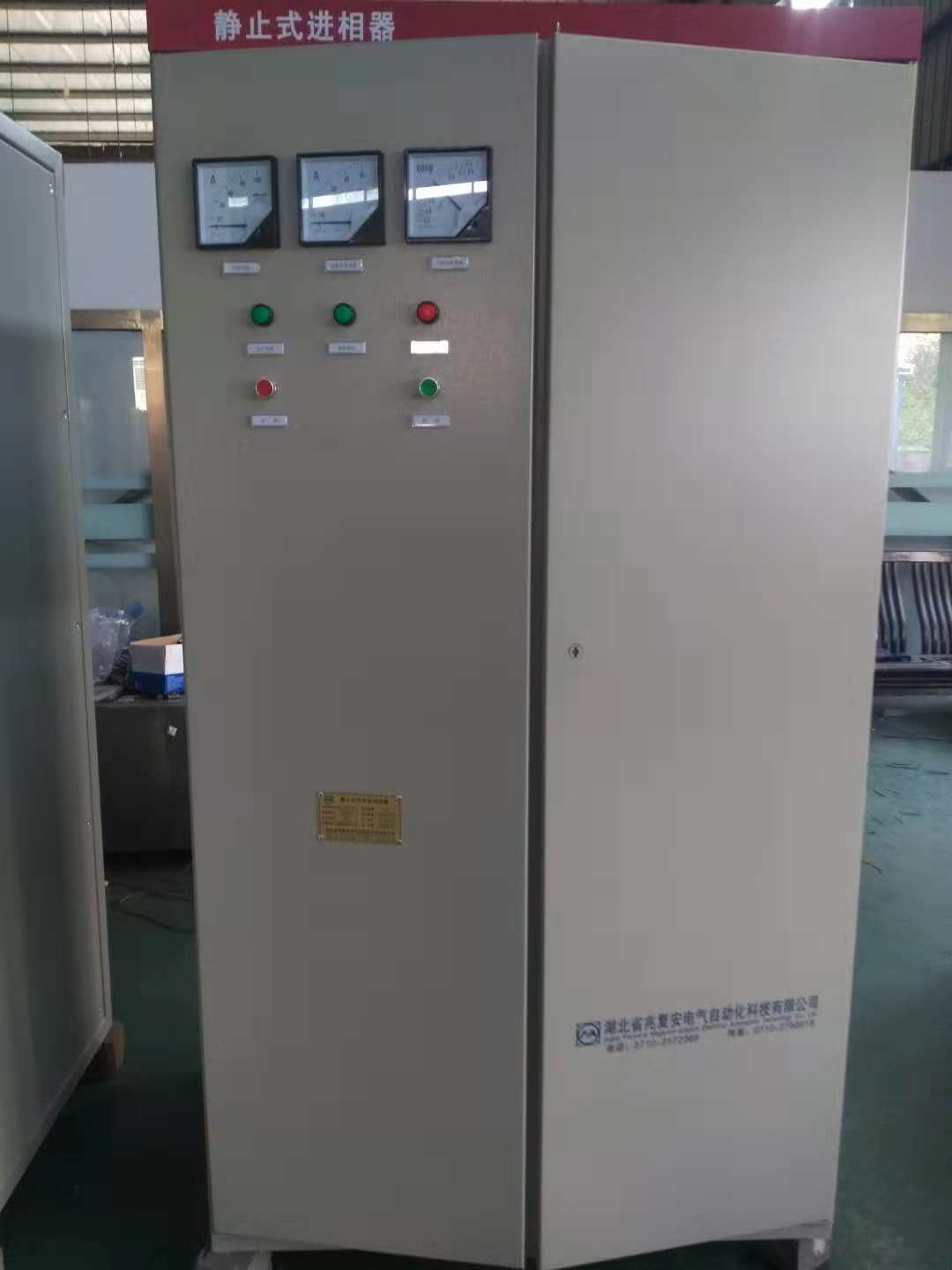

MVP系列静止式变负载进相器

产品名称： MVP系列静止式变负载进相器

产品类型：补偿成套

浏览次数：787次

产品简介：MVP 系列静止式变负载进相器，是我公司专为大中型绕线式异步电机节能降耗设计的无功功率就地补偿装置， 主要应用于突变式负载场合。

关于产品购买、技术维护等服务，欢迎致电!

电话：0710－2572368

传真：0710－2760018

QQ：2427967001

电话：18271228725@139.COM

产品介绍

一、概述
       在我国，电机所耗电能占整个工业用电的 60%～68%，电机等感性负载所引起的无功损耗是电网无功损耗的主要来源，而大中型绕线电机又是许多工矿MVP 系列静止式变负载进相器
企业的主要用电设备，因此，如何减少大中型绕线电机造成的无功损耗成为许多工业企业节能降耗的关键。
      同时，由于这些电机所拖动的负载大多数并不是恒定的，负载变化十分复杂，并且有时还存在负载突变的情况，例如钢厂的轧钢机、穿孔机，木业的热磨机，糖业的撕解机以及矿业的破碎机等。所以在这样的工况下若采用电容进行无功补偿，则很容易产生过补或补偿不足的情况，因为电容补偿只是对除电机之外的电网无功进行补偿，减少电网上无功传输量，而对电机的电流、功率因数等运行参数并无任何改变， 当电机负载发生变化时其补偿量不能够改变。并且电机电流的突变会导致电容使用可靠性大大降低甚至出现爆裂现象。如果采用普通静止式进相器，也会存在过补或补偿不足的现象，因为普通型进相器补偿基本也是恒定的，甚至负载的太低或太高可能会导致无法正常使用。
      国内外科研机构及相关企业一直将变负载工况下的无功补偿作为技术难题进行攻关，但收效甚微。我公司根据多年来对无功补偿的研究及应用，组织科研人员历时两年开发出了 MVP 系列静止式变负载进相器，成功的解决了变负载工况下的无功补偿难题。
      MVP 系列静止式变负载进相器，是我公司专为大中型绕线式异步电机节能降耗设计的无功功率就地补偿装置， 主要应用于突变式负载场合，它除了具备普通静止式进相器的功能以外，还能够自动跟踪电机负载变化情况，同时根据负载的变化情况自动调节相关补偿参数，使其补偿效果无论在何种负载状况下始终保持在理想的补偿状态。
      MVP 系列静止式变负载进相器可广泛适用于水泥、化工、木业、糖业、钢铁、冶金、矿山等行业中变负载场合绕线式异步电机的无功就地补偿。
二、工作原理
      MVP 系列静止式变负载进相器串接在电机转子回路中，通过采集电机的运行电流、电压信号判断电机的运行状态，并将此状态信息与转子电流传感器采集到的转子电流信号及工频电压提供的同步信号同时送入单片机进行处理，根据电机的运行状态自动调整补偿量，实现动态补偿。适时发出的触发指令并经过触发板的放大，控制由 12 只晶闸管组成的交—－交变频装置，将工频电源变为和转子电流同频率，并且相位超前的电势叠加到电机转子回路中，改变转子电流与转子电压的相位关系，通过磁场进而改变电机定子电流与定子电压的相位关系，减小功率因数角，最终使电机本身的功率因数得以提高，定子电流得以下降，达到对电机补偿的目的。

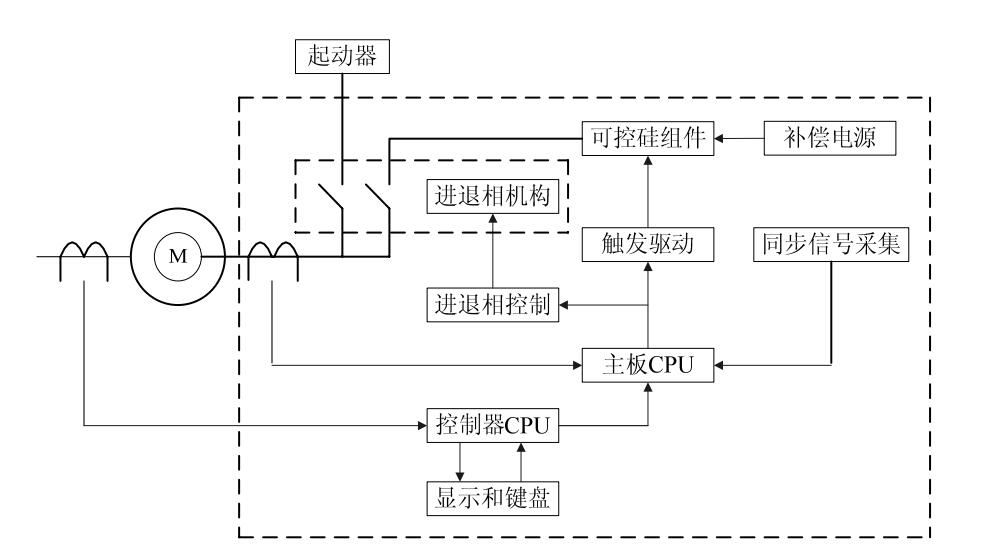

MVP 系列静止式变负载进相器工作原理示意图


















     当电机在某一负载下运行时，其转子电流为I2e、定子电流为I1e,向量图如下所示:

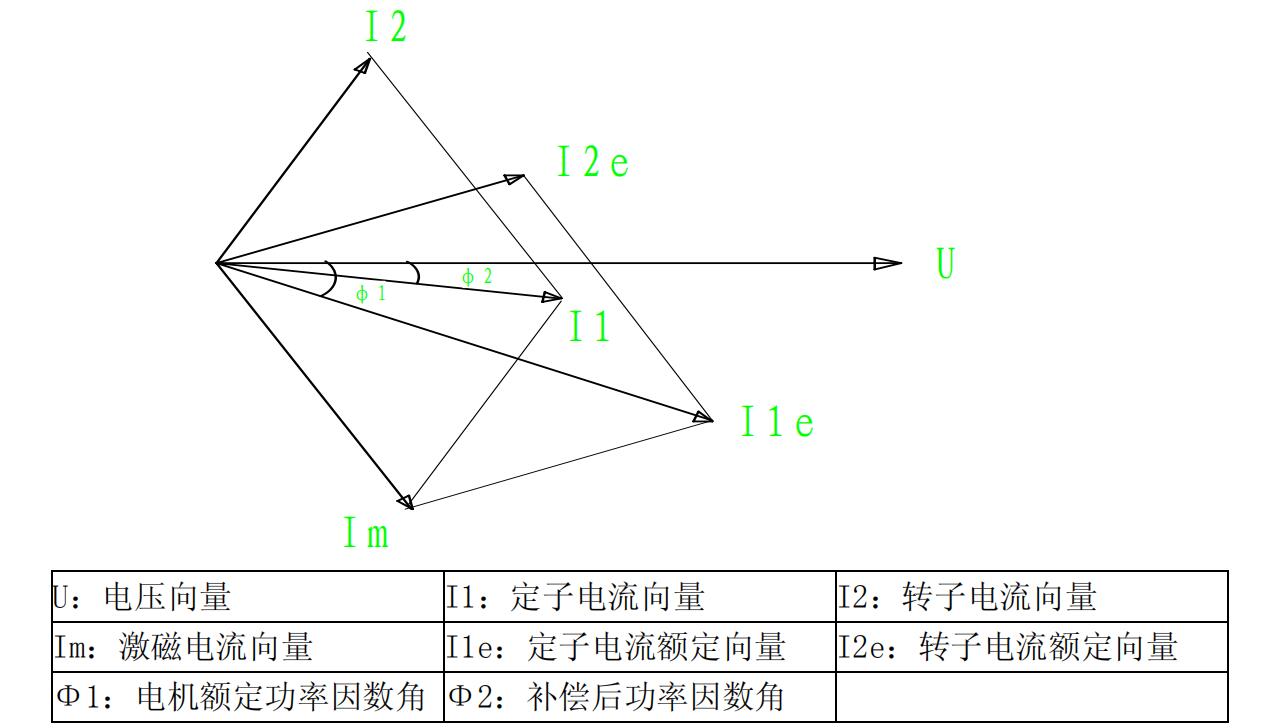

 MVP 系列静止式变负载进相器工作向量图


















           从电机学我们知道，激磁电流 Im 由关系式 Im= I1e - I2e，从向量图可得出 Im。当变负载进相器的电势叠加在转子回路后，转子电流的相位变为图中的 I2。由于负载不变，激磁电流 Im 不变。此时的定子电流 I1 由关系式 I1=Im＋I2 从向量图可得出 I1，如图所示。从图中可以看出 I1 的功率因数角和幅值都比I1e 小，说明电机的功率因数有所提高，定子电流有所下降。
由此可见 MVP 系列静止式变负载进相器对电机的无功功率补偿与电机定子侧并联电容器补偿有本质的不同。电容补偿和进相器补偿的原理图分别如下：

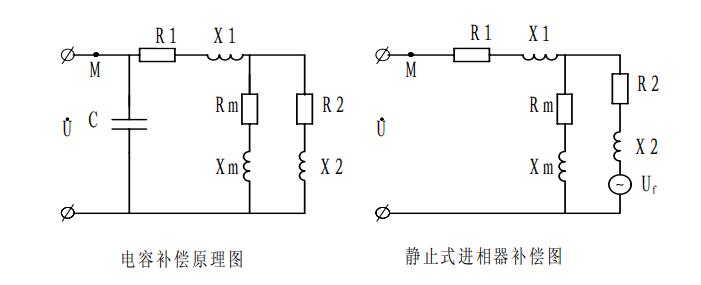

 MVP 系列静止式变负载进相器工作等效原理图
        图中，将电机进行了等效简化，Ｒ1、X1为电机定子等效电路的电阻和电感，Ｒ2、X2为电机转子等效电路的电阻和电感，C为就地补偿的电容，Uf为进相器的等效电路，M为电机的接线点。
可以看出：电容补偿所起的作用是向电机提供无功功率，减少电机从电网中吸收的无功功率，从而减少电网的无功输入，电网的功率因数得到提高。但是电机的无功消耗并没有减少，电机定子电流及其功率因数没有变化，即电机的运行状况没有任何变化。进相器的补偿作用是在转子回路中加入一个附加电源， 改变转子电流与转子电压的相位关系，通过磁场进而改变定子电流与定子电压的相位关系，减少电机的无功消耗。这样，电机的运行状况发生了改变，定子电流减小，电网的功率因数因电机本身的功率因数提高而得到提高。另外，电机定子电流的减小降低了电机的铜损，提高了电机的效率，电机的温升也随着降低， 过载能力相应提高，台时产量提高，单耗下降。
三、性能特点
       MVP 系列静止式变负载进相器是大中型绕线式电机无功就地补偿的高科技产品，适用于各行业 75～6000KW 绕线式异步电动机。MVP 系列静止式变负载进相器的优良性能主要表现在以下几个方面：
●   突破性地解决了变负载电机就地补偿的难题，填补了国内这一领域的技术和产品空白。
●   采用先进的交—交变频技术和微机控制技术，可靠性高。
●   可使电机功率因数提高到 0.95～0.99 之间的范围，无功功率降低 60%以上。
●   降低电机定子电流 10%～20%，降低线损、铜损 20%-30%。
●   电机温升显著降低，效率及过载能力大大提高，电机使用寿命延长。
●   补偿性能远优于电容补偿：不只是提高了线路的功率因数，更重要的是提高了电机本身的功率因数。
●   综合性能优于旋转式进相机：微机控制，可自动跟踪电机运行状态变化并自动调整相关参数使补偿效果最佳；无转动部件，因而适应环境的能力更强。
●   变负载工况下的补偿性能远优于普通静止式进相器：采用双 CPU 控制，可适时根据负载变化调整相关参数，达到动态补偿的目的，使功率因数始终处于最优状态。
●   友好人机界面，操作简单，具有全面、可靠的故障自动保护功能，维修保养不影响生产。
四、技术参数
1、性能指标
●   可使电机功率因数达到 0.95 以上（或提高 20％以上）；
●   电机定子电流下降 10％～20％；
●   电机绕组温升下降 10％以上； 2、基本参数
适用标准 装有电子器件的电控设备 GB3797-1989
额定电压 三相交流 380V＋10％
控制电源 需外部提供三相四线电源
频率 50Hz＋2%
适配电机 电机功率为 75KW～10000KW 大中型绕线式异步电动机
结构形式 柜式
保护等级 IP20、IP30
环境温度 －40℃ ～ ＋50℃
相对湿度 不超过 90％
工作高度 不高于 2000mm（海拔 2000mm 以上的可根据具体工况特殊设计）
通风条件 进相器柜体上方 500mm 内不得有任何物体；如地沟属封闭式，须将进相
器柜体架空 100mm
安全要求 安装地点应无火灾、爆炸危险，无化学腐蚀及剧烈振动
3、工作电源
    MVP 系列静止式变负载进相器需要外部提供三相四线电源，具体容量如下：
型号规格 转子电流（KA） 电源容量 电缆截面积
MVP-□/0.5 型 <0.5 16A 4mm2
MVP-□/0.6 型 <0.6 20A 6mm2
MVP-□/0.8 型 <0.8 25A 6mm2
MVP-□/1.0 型 <1.0 32A 10mm2
MVP-□/1.2型 <1.2 40A 10mm2
MVP-□/1.6 型 <1.6 63A 16mm2
MVP-□/3.0 型 <3.0 100A 25-35mm2
五、选型方法
5.1 型号说明

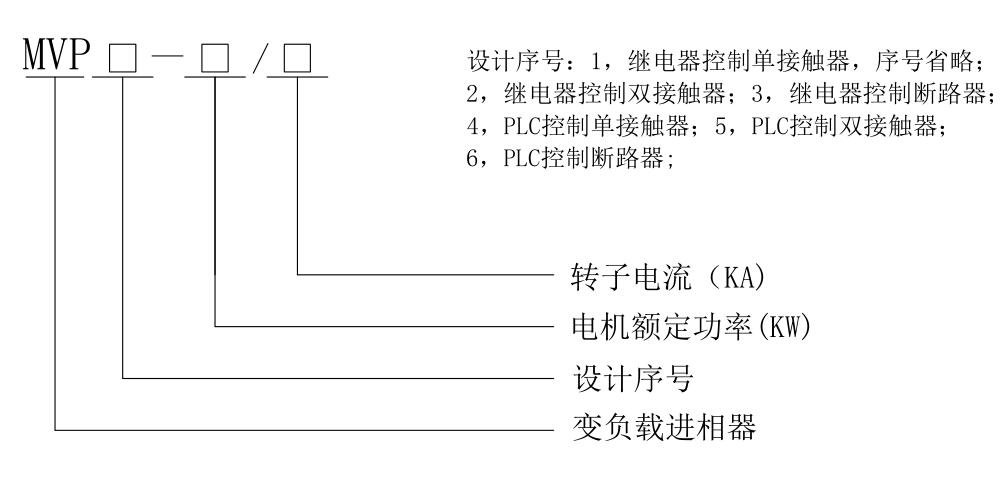

MVP 系列静止式变负载进相器型号说明
5.2 型号一览表

进相器型号        适配电机参数
额定转子电流（A） 额定功率（KW）
MVP-□/0.5 型 ≤420 ≤245
MVP-□/0.6 型 420～560 245～570
MVP-□/0.8 型 560～750 570～1250
MVP-□/1.0 型 800～900 1250～2500
MVP-□/1.2型 900～1100 1250～2500
MVP-□/1.6 型 1100～1500 2500～4000
MVP-□/3.0 型 1500～2500 4000～6000
六、安装尺寸及接线图
6.1 安装示意图及外形尺寸

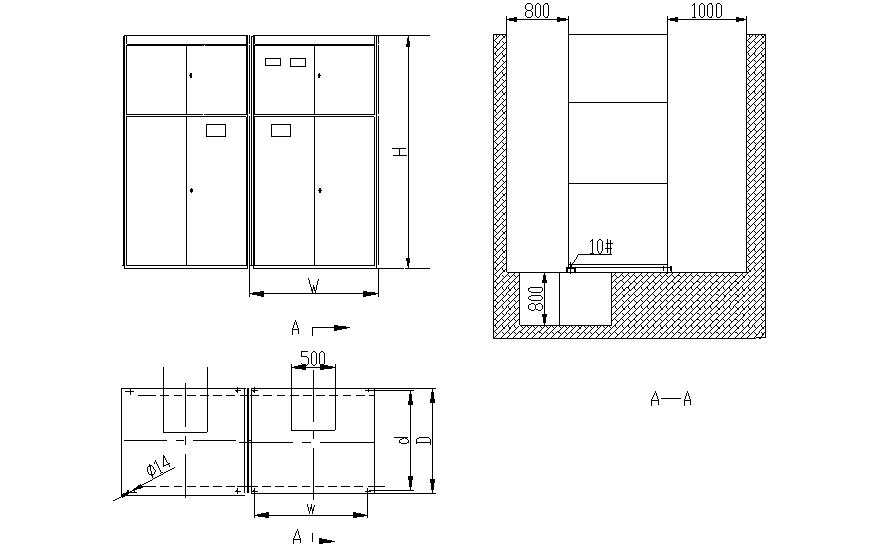

MVP 系列静止式变负载进相器安装基础图

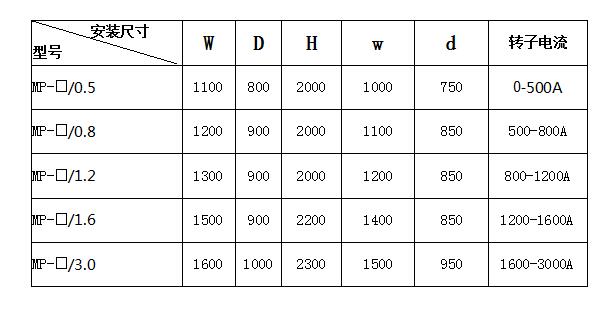

MVP 系列静止式变负载进相器柜体尺寸
 注 意
☆ 设备必须安全可靠牢固地安装。
☆ 使用前，请确认设备接地端子是否按国家电气安全规定和其它有关标准，正确、可靠的接地。
☆ 为防止意外事故发生，接地端子必须可靠地接地，否则可能会有触电情况发生。
6.2 接线示意图及注意事项
MVP 系列静止式变负载进相器应按照下图所示的接线方式正确地连接。
 注 意
 尽量减少电磁接触器及继电器等干扰源与进相器近距离接触。
   主回路配线时，配线线径规格的选择，必须依照国家电工安全规定进行配线。
   电机的容量及转子电流不应大于进相器的额定容量。
  设备接线应先接内部控制线路再接通电源。
   设备通电后，请勿接触内部线路板及其元器件，以免触电。
   设备停机关断电源后，请勿立即触摸机内电路板及任何零部件。
七、基本维护
1、要经常检查进相器冷却风机是否停转，若停转则及时退相，检修或更换风机，以免烧坏晶闸管。
2、要定期检修进相器内的两个大接触器的触头，以延长接触器的使用寿命，保障进相器及电机安全运行。
3、要定期吹扫、清理进相器内的灰尘，以免过多的积灰影响进相器内晶闸管和变压器的正常散热以及控制单元的正常工作。尤其在进相器停用一段时间又重新起用时，必须清理。
八、品质保证
      本产品的品质保证按如下条例办理：
1、本产品的保修期为购买后 12 个月，但不超过铭牌记载的制造日期后的 16 个月内。但是，由于下述原因引起的故障，即使在保修期内，亦属有偿修理。
●  不正确的操作或未经允许自行修理及改造所引起的问题。
●  超出标准规范要求使用造成的问题。
●  购买后跌损或野蛮搬运造成的损坏。
●  因在不符合本说明书要求的环境下使用所引起的器件老化或故障。
●  由于地震、火灾、风水灾害、雷击、异常电压或其它自然灾害或与灾害相伴的原因所引起的故障。
2、无论何时、何地使用的本公司品牌的产品，均享受终生技术支持和有偿服务。
     本公司在全国各地的销售、生产、代理机构均可对本产品提供售后服务。对于发生故障的产品，本公司有权委托他人负责保修等事宜。
3、关于免除责任事宜
●  对于违反本说明书的规定使用本产品而产生或诱发的责任，本公司不能承担。
●  对于本产品故障所致贵方受到的损失或波及性、继发性损害，本公司不负责赔偿。
九、订货须知
     订货时请向制造商提供如下资料：
●  电动机型号、额定功率、定子电流、定子电压、转子电流、转子电压、额定功率因数 COSФ,电动机控制柜电流互感器变比；
●  柜体表面颜色；
●  根据用户需要，可配套提供本公司高、低压开关柜、MWLS 系列液体电阻起动；
●  若用户有特殊要求，请与我公司协商订货。
