产品介绍

1. 概述
       GZDW系列高频开关直流屏是我公司吸收消化国内外同类产品的优点，根据GB/T 19826-2005和DL/T 459-2000等标准自行设计生产的直流电源成套装置，是目前变配电系统必不可少的直流电源系统。现已广泛应用于从500KV到10KV不同电压等级的变电站及开闭所，15MW-60MW发电机组的电厂，国家重点工程如地铁、油田、化工、冶金等，同时产品出口到中亚、东南亚、非洲等许多国家和地区。作为控制、信号、事故照明等负荷的正常与事故情况下的直流电源系统，可实现无人值班，是传统直流电源成套装置的理想换代产品。
该系列直流电源柜，采用了近年来发展并已成熟的新技术和元器件（如PLC、智能型整流模块、触摸屏、免维护铅酸蓄电池等），从而使主电路具有线路简单，保护配合合理，控制单元具有以智能化为主的全数字式调节、控制、检测（取代了绝缘监察、过、欠压、闪光等继电器）、信号等功能。该设备还具有RS485/RS232通讯接口，通过上位机可实现对其的“四遥”，即遥测、遥信、遥调、遥控，可实现无人值守，是新型的直流电源装置。
2、使用环境条件
2.1 安装地点：室内安装（也可装于箱变）；
2.2 环境温度：-15℃—+45℃，日平均温度不大于35℃；
2.3 海拔高度：≤3000m；
2.4 相对湿度：日平均≤90%，月平均≤85%（20℃）；

3、工作原理

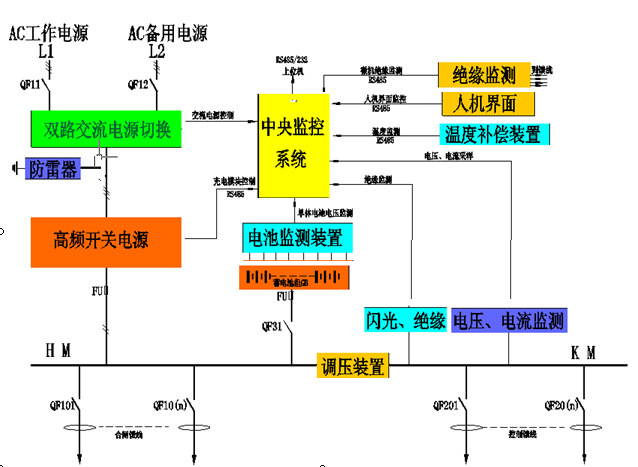

图1-1  直流电源屏系统图
由上图可以看出，直流屏主要由交流电源输入单元、整流器单元、电池充放电控制单元、蓄电池组、直流馈出、母线监察(电压测量、绝缘、闪光)等几个部分组成。带微机控制的直流屏，增加了中央监控单元，使直流屏的介面更友好、操作、控制更简单。
上图中直流系统所采用的整流器是由一个或多个高频开关电源模块所组成整流。高频开关电源模块具有体积小，重量轻，效率高，输出纹波低，动态响应快，控制精度高，模块可叠加输出等优点，近年来已被大规模应用在直流电源系统中，取代了原来直流系统中的“干式工频变压器+硅整流系统”成为直流系统整流器的主流。
上图中控制母线所采用的调压装置的组成形式为“降压二极管模块+自动调压装置”。降压二极管模块由于其性能可靠、易维护等优点，已取代传统降压硅链成为直流系统中应用最多的降压元件。(注意：该单元是选装件，220V系统电池数量选102-104只或110V系统电池数量选51-52只时，该单元不选装)
说明：由于不同使用场合的差异性，直流系统的具体设计方案详见我公司所配的图纸。

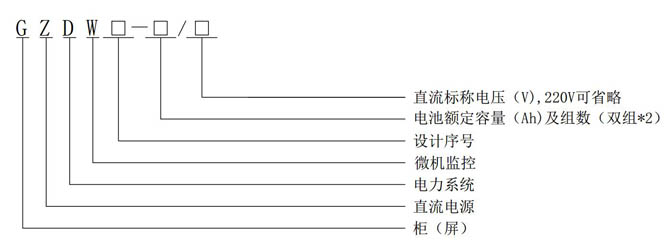

4、型号含义

5、技术参数
5.1 交流输入电压：AC380V±15%，50HZ±5%；AC220V±10%（壁挂式电源）
5.2 直流输出电压：DC220V，DC110V，DC48V，DC24V；
5.3 输出电流：控制母线（KM）5～200A，合闸母线（HM）5～3000A；
5.4 电池容量：铅酸免维护蓄电池10Ah～3000Ah；
5.5 运行噪音：≤50Db；
5.6 介电强度：2000V/min无闪路，无击穿；
5.7 屏体尺寸：800mm（宽）×600mm（深）×2260mm（高）或800×600×2360，也可根据用户要求尺寸制定。

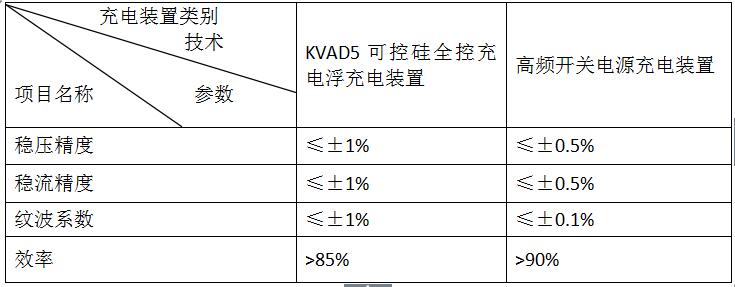

5.8 充电装置技术参数

5、订货须知
1  注明型号、规格、数量；
2  注明电池的容量、组数，单体电压等级；
3  柜体外形尺寸和颜色是否特殊要求；
4  充电装置类型(相控或高频模块)；
5  如需遥调、遥控、遥信、遥测等远动功能，请注明具体要求。
