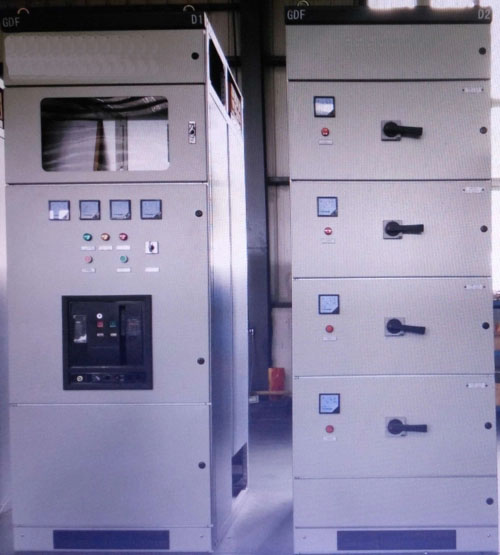

GDF型低压固定分隔式开关柜

产品名称:GDF型低压固定分隔式开关柜

产品类型:开关成套类

浏览次数:944次

产品简介:GDF型低压固定分隔式开关柜(以下简称装置)是我公司在GCS固定式开关柜基础上根据用户配电方案的特殊要求及工程适用性而开发研制的具有国内先进水平的低压成套开关设备。

关于产品购买、技术维护等服务,欢迎致电!

电话:0710-2572368

传真:0710-2760018

QQ:2427967001

电话:18271228725@139.COM

产品介绍

一、概述GDF

GDF型低压固定分隔式开关柜(以下简称装置)是我公司在GCS固定式开关柜基础上根据用户配电方案的特殊要求及工程适用性而开发研制的具有国内先进水平的低压成套开关设备。该装置适用交流50- 60Hz、额定电压660V及以下系统,用于发电、输电、电熊转换和电能消耗设备的一般控制。

二、技术参数

该装置符合IEC60439-1GB7251.1-2005《低压成套开关设备和控制设备》、JB/T9661-1999《低压抽出式成套开关设备》及GB/T9466《低压成套开关设备基本试验方法》、IEC1641《封闭低压成套开关设备和控制设备在内部故障引起电弧情况下的试验守则》。其技术参数为:

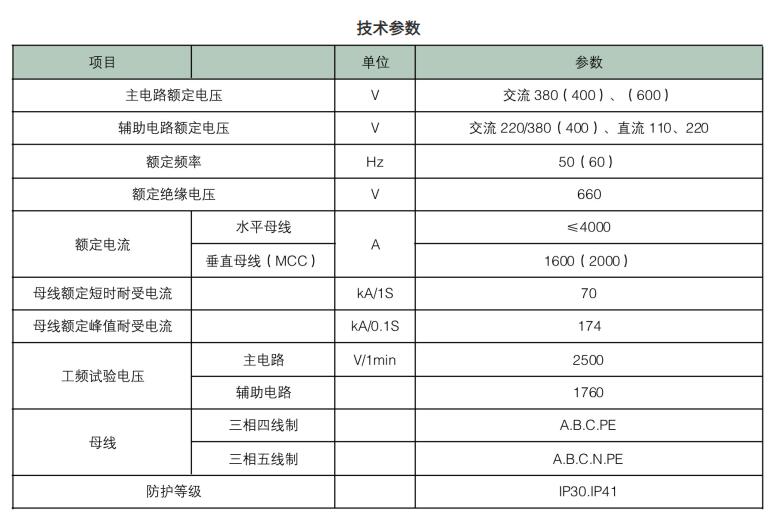

GDF技术参数


三、性能特点

    装置的基本框架为组合装配结构,采用标准型材组装,框架材料选用冷轧板加工制作组装而成。

四、结构特点

    框架的基本零件采用8MF冷轧型材,其型材的二侧面分别有模数为20mm100mm安装孔,使得框架组装灵活方便。

    框体分为功能单元小室、水平母线小室、电缆小室,各小室之间采用钢板进行分隔。功能单元自身亦是相互隔离的,限制了事故影响范围。且顶盖板可开启,便于水平母线的安装。

    功能单元的门,均装有机械联锁机构,提高了防触电的安全性。

    所有电器元件均固定安装在功能单元内,而主要的元件(断路器)均采用抽出式或插入式,从而便于维护和检修。

    柜体深度与GCS - 0.4低压抽出式开关柜一致时, 可以交义安装使用。

五、类型

   按用途可以分为动力配电中心(PC)和电动机控制中心(MCC);按安装.方式分离墙和靠墙安装两种;按操作分为单面操作和双面操作两种;按结构形式分侧出线和后出线两种。

   1、柜体分区

动力配电中心(PC)

PC柜内划分成四个隔室:

水平母线隔室:在柜顶部

功能单元隔室:在柜前右边.

电缆隔室:在柜后部

减压通道:母线隔室前部

GDF固定分隔式开关柜为3b分隔方式主要体现在主元器件隔室,二次元件.隔室及电缆与母线连接隔室均为分隔的功能空间。主次元件隔室位于柜前,电缆隔室位于柜后,母线隔室位于柜顶及柜侧中部,专业的散热、减压通道位于母线隔室前部。GDF

为实现3b分隔的主要措施:

a.每个功能单元隔室采用单独封闭;

b.水平母线隔室与功能单元隔室、电缆隔室之间用金属板分隔;

c.二次元件隔室与主元件隔室之间用金属板分隔;

d.功能单元室与垂直母线室、释压通道均采用金属板或绝缘板进行分隔,功能单元室与释压通道之间的隔板.上对应装有活门,当功能单元室发生引弧时,活门打开,释压通道开通,从而将电弧限制在功能隔室或发生电弧的位置,保证一个单元发生故障时,电弧不会扩展影响到其它单元。

e.各功能单元室之间用金属板分隔。

  2、母线系统

开关柜主母线设置在柜顶部,配电母线(垂直母线)组装在封闭的垂直通道中,既可防止电弧引起的放电,以能防止人体接触。

柜内设有独立的PE接地系统和N中性导体,二者贯穿整个装置装在柜的底部,各回路接地或接零都可就近联接。框架结构件全部采用自攻螺钉铆接,具有较高的接地可靠性。

中性母线和中性保护母线平行地安装在功能单元隔室的下部和垂直安装在电缆室中,N线与PE线之间如用绝缘子相隔,则N线与PE线分别使用,二者之间如用导体短接,即成PE/N线。.

  3、保护接地系统

装置的保护电路由单独装设的并贯穿于整个排列长度的PE线(PEN线)和可导电的结构件二二部分组成。装置中金属结构件,除外表的门和封板外,其余都经过镀锌处理,在结构件的连接处,都经过精心设计,使其能通过一定的短路电流。

  4、功能单元

固定分隔式MCC柜有4种功能单元:

6E:150X600X400

8E:200X600X400

16E:400X600X400

24E:600X600X400

  5、机械联锁

    每个功能单元操作机构与单元室的门板均设有机械联锁机构,保证门板在合闸状态下不能打开,门板上的操作机构可以加锁将断路器锁定在合闸或分闸位置上,防止非操作人员操作引起事故。

六、用途

   国内外固定式低压开关GDF -0.4型分隔固定式低压开关柜,是根据柜技术水平及结构特点,由我公司自行设计和研制的。它适用于交流50Hz,额定工作电

压为400V统中作为动力照明、电,工作电流为2500A及以下的电网内,用于发电、输电、配电系能转换、保护控制。

七、使用环境

(1)周围空气温度不高于+40C,不低于-5°C24小时内平均温度不高于+35 C

(2)海拔高度不得超过2000米。

(3)周围空气相对湿度在温度为40C时不超过50%,在较低温度时允许有较大的相对湿度,如+20°C时 为90%

(4)装置安装时与垂直面的倾斜度不超过5%, 且整组柜相对平整。

(5)装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。
