产品名称： MNS型低压抽屉式成套开关设备

产品类型：开关成套类

浏览次数：1021次

产品简介：MNS型低压抽出式成套开关设备是参考瑞士ABB公司的MNS系列低压开关柜并加以综合改进后开发的，是目前国内较先进的低压抽出式开关设备。

关于产品购买、技术维护等服务，欢迎致电!

电话：0710－2572368

传真：0710－2760018

QQ：2427967001

电话：18271228725@139.COM

产品介绍

一、概述
MNS型低压抽屉式成套开关设备是参考瑞士ABB公司的MNS系列低压开关柜并加以综合改进后开发的，是目前国内较先进的低压抽屉式开关设备。兆复安MNS型低压抽出式成套开关设备

MNS型低压抽屉式成套开关设备适用于交流50Hz、额定绝缘电压和工作电压为400V、660V，额定电流至6300A及以下三相五线制的电力供电系统，可用于发电厂、变电所、工矿企业、大楼宾馆、机场、码头以及广播电视等通信中心来作为发电、输配电、电能转换及电能消耗设备的控制，并通过电容补偿对其主母线进行无功补偿。

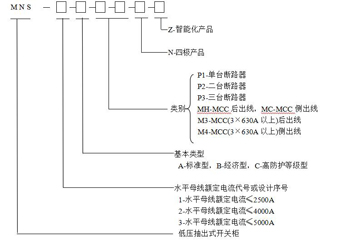

二、产品型号及含义

三、产品特点
1抽屉式功能单元
1.1抽屉由包含若干机械机构的功能部件构成，这些机构保证了抽屉有连接/试验/分离/移出等位置，并可在不同位置分别用挂锁进行锁定。同时，也把显示、控制及人机接口元件集成在前面板上。
1.2通过操手柄和大联锁，可以准确地将抽屉定位在连接/试验/分离/移出等位置。各个位置在前面板上均有相应的标识，简单、直观。
1.3当断路器合阐时，由机械联锁装置禁止抽屉移动，以保证操作的安全性。
1.4在操作过程中，有可能进整定或检查抽屉内部的情况，因而需要打开抽屉面板，此时，可用相应的解锁工具将抽屉面板打开。
1.5各抽屉单元完全独立，抽屉间完全隔离。
2、固定分隔式功能单元（基于固定式或插入式元件）
2.1此类功能单元保留了固定单元结构简单操作方便的优点，同时也有抽屉柜功能单元分隔明确、隔离可靠的特点。适用于配电回路或电动机控制回路均可。
2.2插入元件可以抽出来进行维护或更换而不需要切断电源，这类元件的使用，而不会影响到整个配电系统的其它回路。兆复安MNS型低压抽出式成套开关设备

2.3通过操作机构和面板上旋转手柄的联锁，可以保证在断路器合闸时无法开门，增强了设备的安全性。
3、离柜的抽出式功能单元
3.1设备安装在一个抽架底座上，它具有工作/试验/断开/抽出四个位置，在各个位置均有相应的状态指示，并可锁定在些位置。
3.2在改变位置时，在开关前面均有相应的位置变化指示。在各种位置时均可保持IP20的防护等级。
3.3该方案大大简化了大功率设备的维护。可用作进线、联络及配电回路。
4.1、相同规格的抽屉单元可灵活的互换。

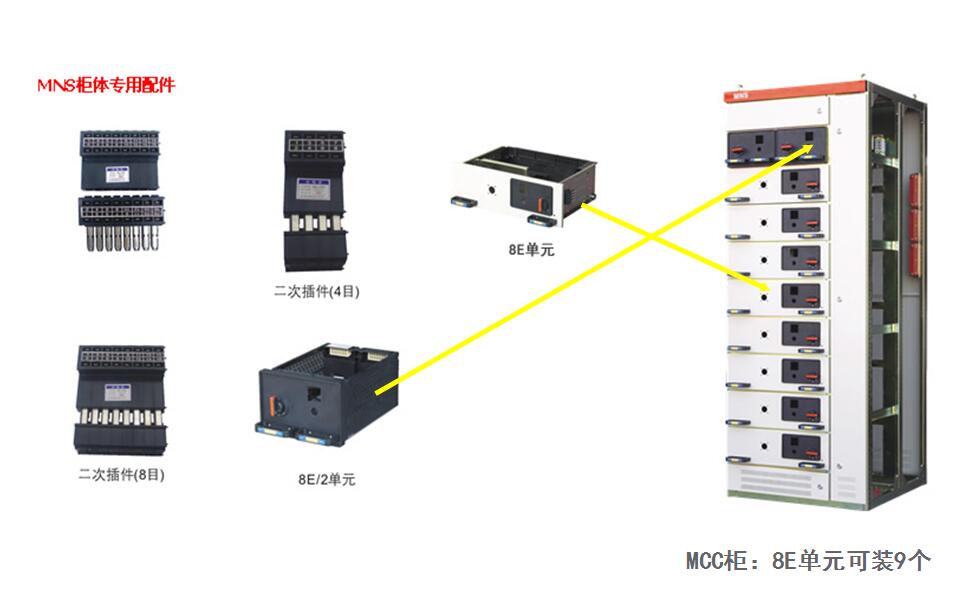

4.2、出线侧同固定的出线转接件直接相连，二次线采用专用的二次接插件连接。（二次插件8E/4单元最多为16芯，8E/2单元及以上为32芯）
4.3、各种规格的抽屉单元均有相应的进出导轨及滚轮的使用，可以有效地减小操作所需的力。
4.4、专用的三节式导轨不仅使抽屉进出更加灵活，而且可有效地保证将抽屉导出柜体骨架外，即使在抽屉单元不离开骨架的前提下，也可以对抽屉单元进行检修或维护。
4.5、根据抽屉单元高度或回路电流的大小，对一单元及以上抽屉还可以加装推进机构。
4.6、抽屉单元尤其适用于电动机控制回路。对于配电型回路，也可以根据各种功能及实际需要进行选用。
四、正常使用环境条件
1.周围空气温度不高于＋40℃，且24h内平均温度不高于＋35℃，不低于－5℃；
2.空气清洁，相对湿度在最高温度＋40℃时不超过50％，在较低温度时允许有较高的相对湿度，如＋20℃时为90％；
3.没有火灾、爆炸危险、严重粉尘、化学腐蚀及剧烈震动的场所；
4.海拔高度不超过2000m；
5.开关柜适用于以下温度运输和储存，－25℃~＋55℃，在短时间内（不超过24h）不超过＋70℃；
6.若上使用条件不能满足时，由用户和制造厂协商解决。
五、基本参数

项目		单位	参数
额定电压		V	400	690
额定绝缘电压		V	690	1140
额定冲击耐受电压		V	6000	10000
额定运行短路分断能力		kA	18～100	10～75
额定极限短路分断能力		kA	25～120	20～85
额定频率		Hz	50/60
额定电流		A	400、500、630、800、1000、1250、1600 2000、2500、3150、4000、5000、6300
额定控制电源		V	AC 110/220/380、DC 110/220
柜体尺寸（单位：mm）	MNS	宽	400、600、800、1000、1200
		深	600、800、1000
		高	2200

*垂直母线额定工作电流：单面或双面操作的抽出式MCC为800A，可移式为1000A；柜深1000mm单面操作的MCC为800-2000A。
六、产品安装示意图

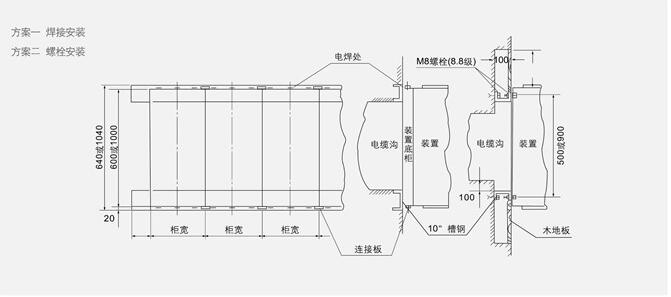

（1）安装基础示意图
兆复安MNS型低压抽出式成套开关设备

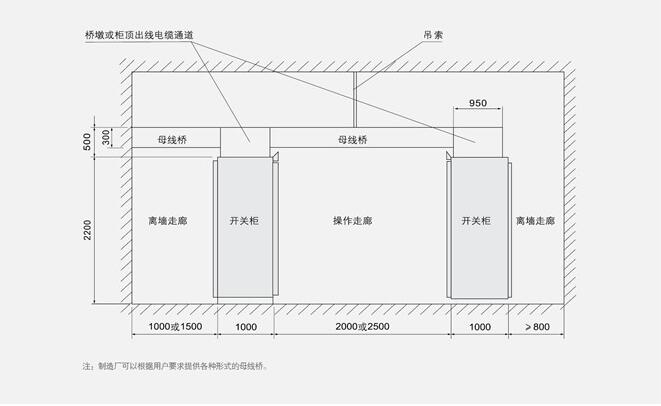

（2）母线槽吊装示意图
兆复安MNS型低压抽出式成套开关设备

七、订货须知
订货时用户应提供下列资料：
1、需提供主电路方案系统图；
2、提供原理图或者原理接线图；
3、需柜内电器元件的规格、数量、品牌；
4、开关柜的排列机组合平面布置图；
5、柜子的尺寸；
