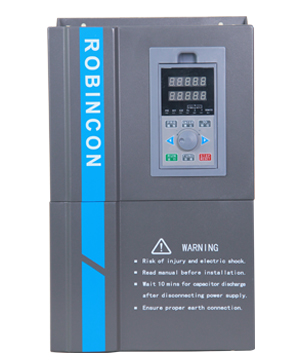

A600型高性能矢量控制变频器

产品名称:A600型高性能矢量控制变频器

产品类型:变频器

浏览次数:640次

产品简介:概述 A600型高性能矢量控制变频器采用了先进的磁通矢量控制技术,在对电机参数不敏感的前提下依然实现了高性能的电机控制。

关于产品购买、技术维护等服务,欢迎致电!

电话:0710-2572368

传真:0710-2760018

QQ:2427967001

电话:18271228725@139.COM

产品介绍

概述A600型高性能矢量控制变频器
        A600型高性能矢量控制变频器采用了先进的磁通矢量控制技术,在对电机参数不敏感的前提下依然实现了高性能的电机控制。它具备全频高转矩输出及快速响应、极佳的负载适应性、较高的速度控制精度和良好的可靠性,是真正能够满足较高现场要求的高性能通用变频器的理想选择。
      A600高性能矢量控制变频器是将客户通用需求与行业性需求有机结合的产品,为客户提供了实用的PID调节器及恒压供水功能、简易PLC、可编程的输入输出端子控制、远程同步控制、脉冲频率给定和其它专用变频器控制等多种强大的功能,为设备制造业和自动化工程的广大客户提供高集成度的一体化解决方案,对降低系统成本,提高系统可靠性具有很高的价值。

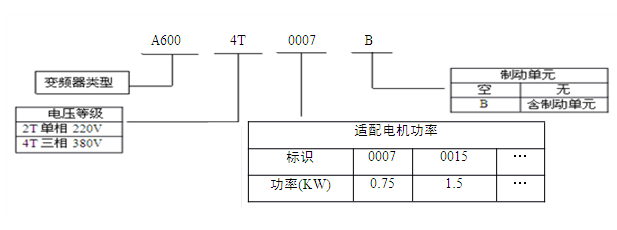

变频器型号说明:
A600型高性能矢量控制变频器型号说明
变频器系列型号
   A600系列变频器电压等级为380V,适配电机功率范围为:0.75KW~450KW。A600系列变频器的型号
如表1-2所示。

电压等级 变频器型号 额定容量(KVA) 额定输出电流(A) 适配电机(KW)
380V三相 A600-4T0007G 1.5 2.3 0.75
A600-4T0015G 2.4 3.7 1.5
A600-4T0022G 3.6 5.5 2.2
A600-4T0040G 6.3 9.5 4.0
A600-4T0055G 8.6 13.0 5.5
     A600-4T0075G/11P    11.2 17.0 7.5
A600-4T0150G/18P 21.7 33 15
A600-4T0185G/22P 25.7 39 18.5
A600-4T0220G/30P 29.6 45 22
A600-4T0300G/37P 39.5 60 30
A600-4T0370G/45P 49.4 75 37
A600-4T0450G/55P 62.5 90 45
A600-4T0550G/75P 75.7 110 55
A600-4T0750G/90P 98.7 150 75
A600-4T0900G/110P 115.8 176 90
A600-4T1100G/132P 138.2 210 110
A600-4T1320G/160P 171.1 260 132
A600-4T1600G/185P 204 310 160
A600-4T1850G/200P 236.9 360 185
A600-4T2000G/220P 253.4 385 200
A600-4T2200G/250P 276.4 420 220
A600-4T2500G/280P 312.6 475 250
A600-4T2800G/315P 352.1 535 280
A600-4T3150G/350P 391.6 595 315
A600-4T3500G/400P 43.4 660 350
A600-4T4000G/450P 500.0 730 400
A600-4T4500G/500P 565.0 840 450

表1-2  A600高性能矢量控制型变频器的型号

产品技术指标及规格
输入 额定电压,频率 三相(4T系列)380V;50/60HZ  三相(2T系列)220V:50/60HZ
电压允许变动范围 三相(4T系列)320V~460V    三相(2T系列)190V~250V
输出 电压 4T系列;0~380V  2T系列;0~220V
频率 低频模式:0~300HZ  高频模式:0~3000HZ
过载能力 G型机:110% 长期 150% 1分钟 180% 5秒
P型机:105% 长期 120% 1分钟 150% 1秒
控制方式 V/F控制、高级V/F控制、V/F分离控制、电流矢量控制
控制特性 频率设定分辨率 模拟端输入 最大输出频率的0.1%
数字设定 0.01HZ
频率精度 模拟输入 最大输出频率的0.2% 以内
数字输入 设定输出频率的0.01% 以内
V/F控制 V/F曲线(电压频率特性) 基准频率在5~600HZ任意设定,多点V/F曲线任意设定,亦可选择恒转矩、低减转矩 1、低减转矩 2、平方转矩等多种固定曲线
转矩提升 手动设定:额定输出的0.0~30.0%
自动提升:根据输出电流并结合电机参数自动确定提升转矩
自动限流与限压 无论在加速、减速或稳定运行过程中,皆自动侦测电机定子电流和电压,依据独特算法将其抑制在允许的范围内,将系统故障跳闸的可能性减至最小
控制特性 无感矢量控制 电压频率特性 根据电机参数和独特算法自动调整输出压频比
转矩特性 起动转矩:
3.0Hz  时150%额定转矩(VF控制)
0.5Hz  时180%额定转矩(无PG电流矢量控制,磁通矢量控制)
0.05Hz 时180%额定转矩(有PG电流矢量控制)
运行转速稳态精度:≤±0.2%额定同步转速
速度波动:≤±0.5%额定同步转速
转矩响应:≤50ms  有PG矢量控制 、无PG矢量控制、磁通矢量控制≤20ms
电机参数自测定 不受任何限制,在电机静态及动态下均可完成参数的自动检测,以获得最佳控制效果
电流与电压抑制 全程电流闭环控制、完全避免电流冲击,具备完善的过流过压抑制功能
运行中欠压抑制 特别针对低电网电压和电网电压频繁波动的用户,即使在低于允许的电压范围内,系统亦可依据独特之算法和残能分配策略,维持最长可能的运行时间
典型功能 多段速与摆频运行 16段可编程多段速控制、多种运行模式可选。摆频运行:预置频率、中心频率可调,断电后的状态记忆和恢复
PID控制
RS485通讯
内置PID控制器(可预置频率)。标准配置RS485通信功能,多种通信协议可选,具备联动同步控制功能
频率设定 模拟输入 直流电压0~10V,直流电流0~20mA(上、下限可选)
数字输入 操作面板设定,RS485接口设定,UP/DW端子控制,也可以与模拟输入进行多种组合设定
输出信号 数字输出 2路OC输出和一路故障继电器输出(TA,TB,TC),多达16种意义选择
模拟输出 2路模拟信号输出,输出范围在0~20mA 或0~10V之间灵活设置,可实现设定频率、输出频率等物理量的输出
自动稳压运行 根据需要可选择动态稳压、静态稳压、不稳压三种方式,以获得最稳定的运行效果
加、减速时间设定 0.1S~3600min连续可设定,S型、直线型模式可选
制动 能耗制动 能耗制动起始电压、回差电压及能耗制动率连续可调整
直流制动 停机直流制动起始频率:0.00~【P0.16】上限频率
制动时间:0.0~100.0s;制动电流:0.0%~150.0%额定电流
磁通制动 0~100  0:无效
低噪音运行 载波频率1.0KHZ~16.0KHZ连续可调,最大限度降低电机噪声
转速追踪速再启动功能 可实现运转中电机的平滑再启动及瞬停再启动功能
计数器 内部计数器一个,方便系统集成
运行功能 上、下限频率设定,频率跳跃运行,反转运行限制,转差频率补偿,RS485通讯,频率递增、递减控制,故障自恢复运行等

显示 操作面板显示 运行状态 输出频率,输出电流,输出电压,电机转速,设定频率,模块温度,PID设定,反馈量,模拟输入输出等
报警内容 最近六次故障记录,最近一次故障跳闸时的输出频率、设定频率、输出电流、输出电压、直流电压、模块温度等6项运行参数记录
保护功能 过电流,过电压,欠压,模块故障、电子热继电器,过热,短路,输入及输出缺相,电机参数调谐异常,内部存储器故障等
环境 周围温度 -10℃~+40℃(环境温度在40℃~50℃,请降额使用)
周围湿度 5%~95%RH,无水珠凝结
周围环境 室内(无阳光直晒、无腐蚀、易燃气体,无油雾、尘埃等)
海拔 1000米以上降额使用,每升高1000米降额10%
结构 防护等级 IP20
冷却方式 风冷,带风扇控制
安装方式 壁挂式,柜式



















键盘外形尺寸

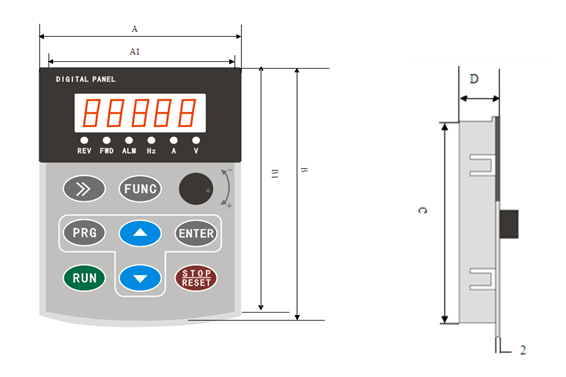

A600面板1


外形尺寸 键盘托 开孔尺寸 键盘厚度
A B A1 B1 C D
72.2 99.5 70.5 95 92.5 17.5

A600面板2



外形尺寸 开孔尺寸 键盘厚度
A B A1 B1 D
100 169 72 135 42.5





整机结构  单位:mm

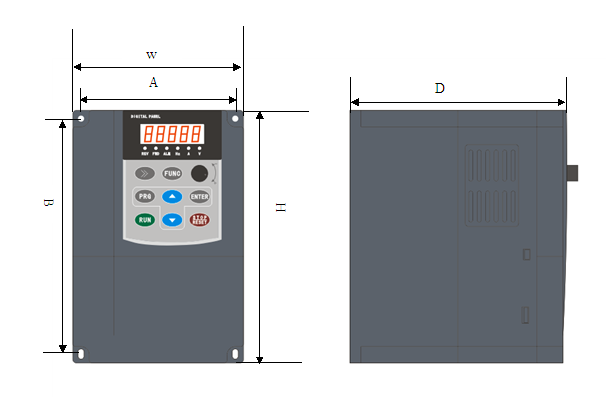

A600外形1


功率(kw) A(mm) B(mm) H(mm) W(mm) D(mm) 安装孔径(mm)
A600-4T0007G 115 171.5 185 125 160.5 Φ4.5
A600-4T0015G
A600-4T0022G
A600-4T0040G 136 231 245 150 176 Φ 5.5
A600-4T0055G
A600-4T0075G
A600-4T0110G 204.5 305.2 320 217 203 Φ 6
A600-4T0150G
A600-4T0185G

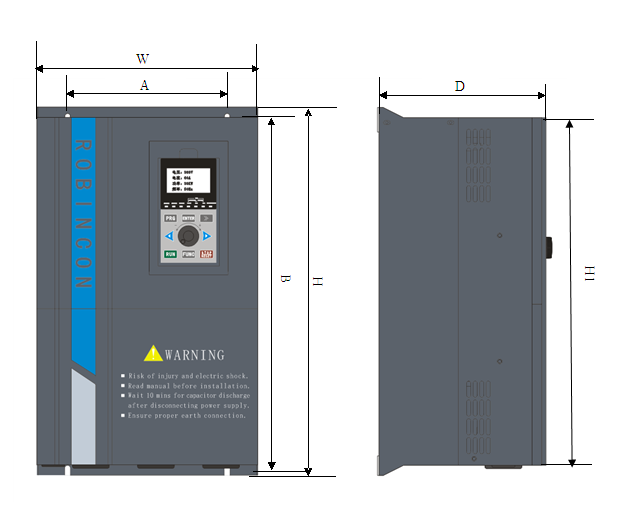

 A600外形尺寸2
功率(kw) A(mm) B(mm) H(mm) H1(mm) W(mm) D(mm) 安装孔径(mm)
A600-4T0220G 195 425 450 430.5 270 206 Φ6.5
A600-4T0300G
A600-4T0370G
A600-4T0370G 240 535 560 541 320 280.5 Φ9
A600-4T0450G
A600-4T0550G
A600-4T0750G 240 640 665 646 380 281.5 Φ9
A600-4T0900G
A600-4T1100G
A600-4T1320G 360 745 775 770 500 290 Φ11
A600-4T1600G
A600-4T1850G
A600-4T2000G

1350


700


420


柜式机
A600-4T2200G
A600-4T2500G
A600-4T2800G
A600-4T3150G

  1800


  1000


  600


柜式机
A600-4T3550G
A600-4T4000G
A600-4T4500G

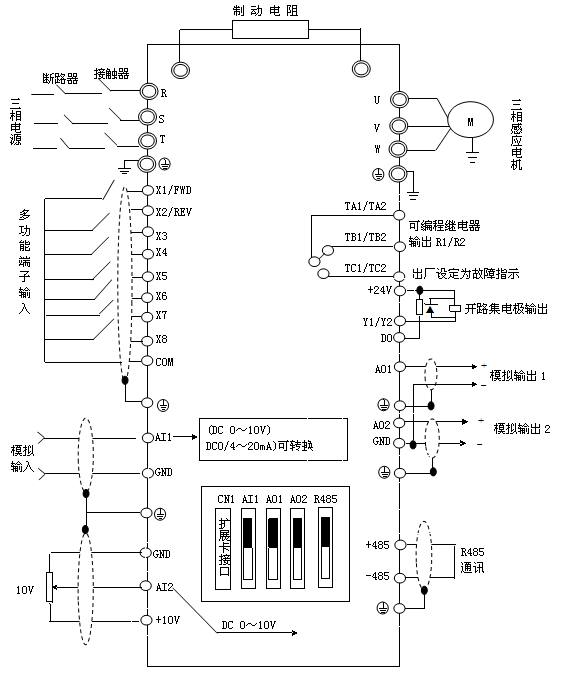

基本运行配线
变频器配线部分,分为主回路及控制回路。用户可将输出/输入端子的盖子掀开,此时可看到主回路端子及控制回路端子,用户必须依照下图配线回路正确连接。
A600接线图
