产品名称：MIC-2100型高压开关柜智能操控装置
产品类型：电气配件
浏览次数：645次
产品简介：MIC-2100型高压开关柜智能操控装置，功能强大、用于0.4KV-35kV 户内开关柜，取代现有的一次回路模拟图、温湿度控制器，高压带电闭锁装置，全功能语音防误提示和告警，配有合闸、分闸、储能
关于产品购买、技术维护等服务，欢迎致电!
电话：0710－2572368
传真：0710－2760018
QQ：2427967001
电话：18271228725@139.COM
产品介绍
一、概述
MIC-2100型高压开关柜智能操控装置，功能强大、用于0.4KV-35kV 户内开关柜，取代现有的一次回路模拟图、温湿度控制器，高压带电闭锁装置，全功能语音防误提示和告警，配有合闸、分闸、储能、远方/就地、照明开关。高亮度LED显示器，显示当前温度、湿度值。可选RS485通讯接口，通讯协议为MODBUS通讯协议。适用于中置柜、手车柜、固定柜、环网柜等多种配电柜。同时本装置外观精致，美观、简化、美化了开关柜面板，有效地提升开关柜品质。
二、技术指标
工作电源:：AC85～265V/DC110～300V
工作环境温度：－20℃～＋70℃
工作环境湿度：≤95％RH
温度测量范围：－20℃～＋80℃
湿度测量范围：20％-99％RH
加热输出口：有源输出
报警输出口：无源输出
闭锁输出口：无源输出
介质强度：≥AC2000V
绝缘性能：≥100MΩ
温度精度：≤±1℃
湿度精度：≤±2％RH
动态闪烁频率：1次/秒
RS485通讯距离：≤1200米
开关量输入端子和LED数码显示关联关系：动态配置
抗电磁干扰性能：符合IEC255－22的标准规定

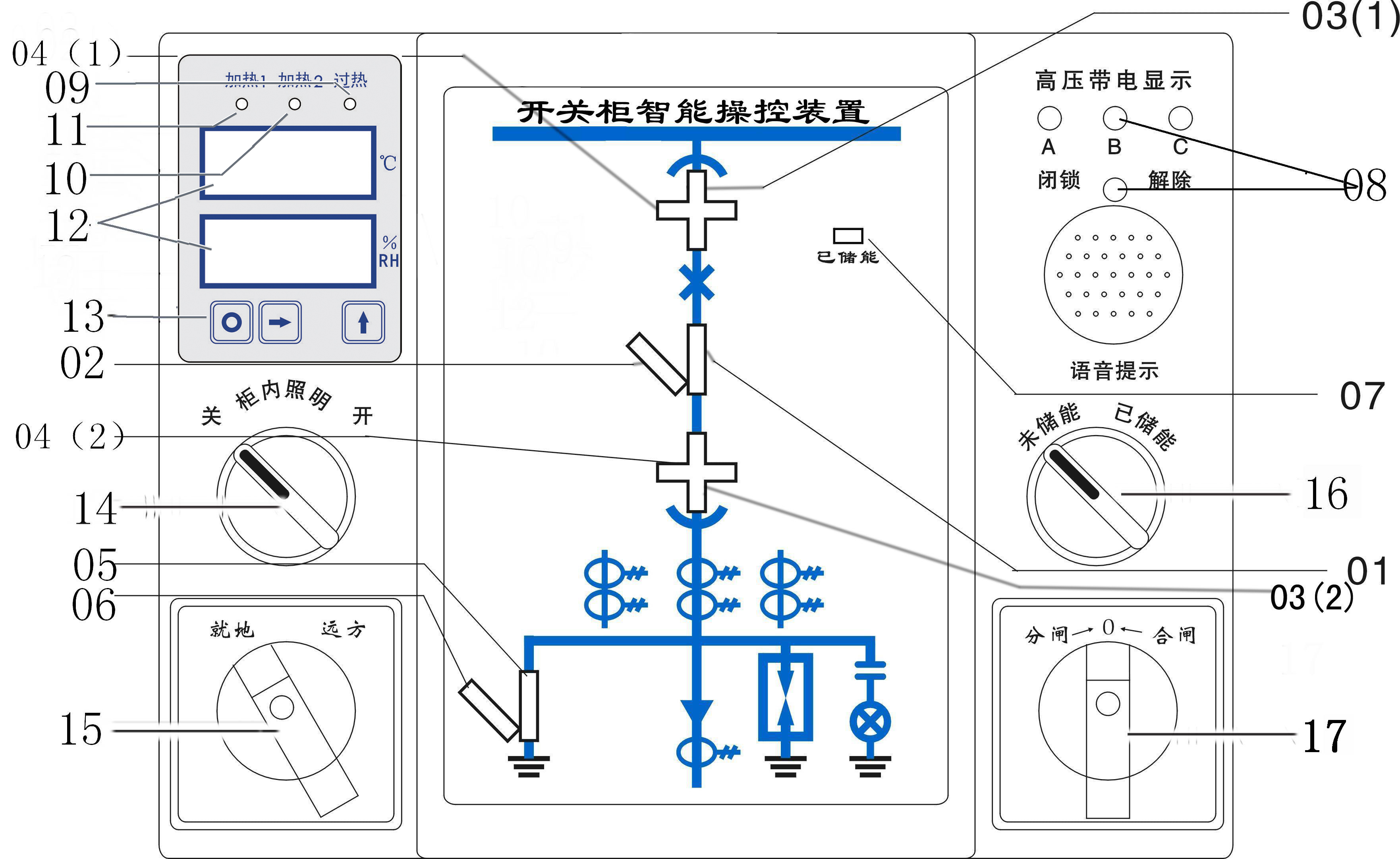

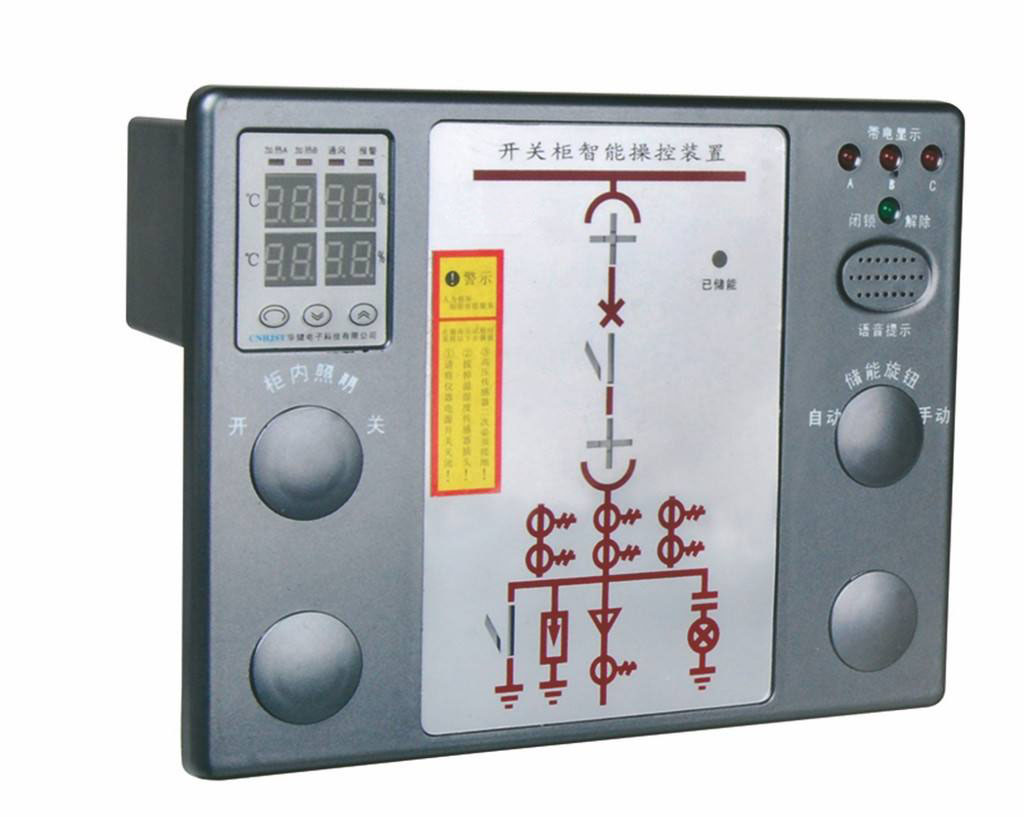

三、模拟显示部分与功能（注：此面膜图为常规面膜图、具体面膜图以实物为准）
01断路器合指示 10加热2指示
02断路器分指示 11加热1指示
03（1）、03（2）工作位置指示 12数码管显示
04（1）、04（2）试验位置指示 13操作按键
05接地开关合指示 14照明开关
06接地开关分指示 15就地/远方转换
07储能指示 16储能开关
08带电显示及闭锁 17分/合闸转换开关
09过热指示
3.1、断路器状态显示
断路器合闸并且分闸回路完好时，红色01模拟条发光；
断路器分闸并且合闸回路完好时，绿色02模拟条发光。
3.2、手车位置显示
无源触点输入，工作位置触点闭合时，红色03①、03②垂直模拟条发光，显示断路器位于工作位置。
试验位置触点闭合时，绿色04①、04②水平模拟条发光，显示断路器位于试验位置。
手车位于试验位置与工作位置之间时，发光条03①、03②和04①、04②同时闪烁。
手车移出开关柜时，红色03①、03②和绿色04①、04②发光条均不发光，表示手车已断电。
3.3、接地开关位置显示
无源触点输入闭合，红色05 垂直模拟条发光，显示接地开关合闸；
无源触点输入断开，绿色06 斜向模拟条发光，显示接地开关分闸。
3.4、弹簧储能显示
无源触点闭合，黄色07 指示灯发光，显示断路器已储能。
3.5、带电显示及闭锁功能
1、LED启辉电压（kV）：三相同时带电，额定相电压×（0.15～0.65）。
2、闭锁启控电压（kV）：三相同时带电，额定相电压 ×0.65。
3、当三相同时不带电时，闭锁解除灯亮，启动电磁锁动作。
四、安装方式

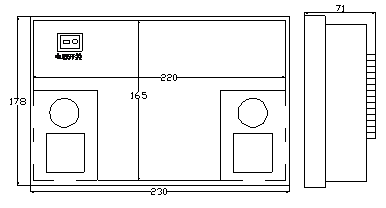

嵌入式安装 外形尺寸：230mm×178mm×71mm 开孔尺寸：220mm×165mm

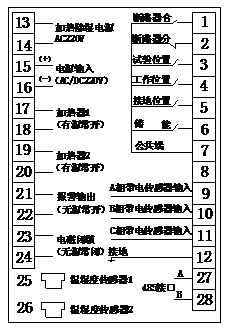

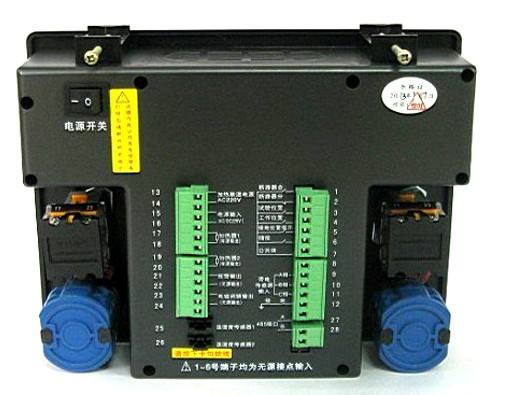

五、电气接线图(此图为常规端子图、具体端子图以实物为准)
六、运输与贮存
产品运输和拆封不应受到剧烈冲击，应根据GB/T15464《仪器仪表包装通用技术条件》的规定运输和储存。保存产品应在原包装内，保存的地方环境温度为-40℃～＋70℃，相对湿度不超过85％，空气中无腐蚀性气体。产品在仓库里保存，应放在台架上，叠放高度不超过2箱，拆箱后，单只包装的产品叠放高度不超过3只。
七、保修期限及订货说明
产品自出厂之日起十二个月内，在用户遵守说明书规定要求进行操作和使用时（除去人为的破坏和操作失误以外造成的损坏）发现产品有功能、外观缺陷和不符合各项技术指标时，制造厂给予免费修理或更换。订货时，请详细写明所需型号及功能要求等相关内容，以便能为您提供更精确之产品。
