关于电动机软起和补偿的选用注意事项
作者：admin点击： 次发布时间：2019-05-21
关于电动机软起和补偿的选用注意事项
一、绕线电动机与鼠笼式电动机的组成：

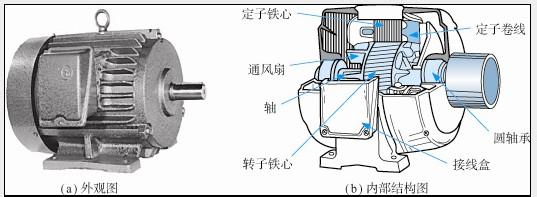

三相异步电动机由定子和转子两个基本部分组成，定子是电动机的固定部分,用于产生旋转磁场,主要由定子铁芯、定子
绕组和基座等部
件组成。转子是电动机的转动部分，由转子铁芯、转子绕组和转轴等部件组成，其作用是在旋转磁场作用下获得
转动力矩，转子按其结构的不同分为鼠笼式转子和绕线式转子。
转子是三相异
步电动机的旋转部分，由转子铁心、转子绕组、转轴和风扇等部分组成。转子的铁心也是电动机磁路的一部分，由外圆周上冲有均匀线槽的硅钢片叠压而成，并固定在转轴上，转子铁心的线槽中放置转子绕组。
1.鼠笼式转子：鼠笼式异步电动机的转子绕组因其形状象鼠笼而得名，它的结构是嵌入线槽中铜条为导体，铜条的两端用短路环焊接起来。中小型鼠笼式异步电动机采用较便宜的铝替代铜，将转子导体、短路环和风扇等铸成一体，成为铸铝鼠笼式转子
2. 绕线式转子:绕线式转子的铁心和鼠笼式转子的铁心相同，转子绕组和定子绕组相似，是由绝缘导线绕制而成，按一定规律嵌放在转子槽中，组成三相对称绕组。通常其三个绕组
的末端联在一起，首端分别与固定在转轴上的三个互相绝缘的铜质滑环相接（外接三相对称交流电），并连成星型。
鼠笼式和绕线式三相异步电动机的工作原理相同，其差别仅在于转子绕组结构的不同。
二、绕线电动机与鼠笼式电动机的应用：
绕线式电机起动转矩相对较大，适用于对起动转矩要求比较大的机械设备，如破碎机、球磨机、轧钢机、鼓风机、皮带机、卷扬机等重载负荷的场所。
鼠笼式电动结构简单、运行可靠、效率较高、维护方便、价格低廉的特点，广泛运用于建材、冶金、石油、化工、水利水电等工业领域。
三、绕线电动机与鼠笼式电动机的起动方式：
表一：鼠笼式电机软起动
|
序号 |
鼠笼式电机降压起动方式 |
优缺点 |
|
1 |
MLAS系列自藕变压器降压起动 |
起动电流小，不能频繁起动、设备成本较高，但起动转矩比星三角大 |
|
2 |
星三角降压起动 |
起动电流小，可以频繁起动，价格低，一般使用于小容量电机的降压起动 |
|
3 |
MHSS及MLSS系列固态软起动起动 |
起动电流可控，保护全面、体积小、性价比较高，可替代星三角、自藕软起动方式 |
|
4 |
MHLS及MWLS系列液态软起动 |
起动电流小，价格便宜，操作简单，但体积较大，需要不定时的进行维护 |
|
5 |
MLFR系列变频起动 |
速度可调，操作方便，控制灵活，过载能力大，提高生产效率 |
表二：绕式电机软起动
|
序号 |
绕线式电机转子串电阻改变转差率软起 |
优缺点 |
|
1 |
MWLS系列液体电阻起动器 |
在转子中串入起动电阻，实现电机降压无冲击地平滑起动，在一定时间范围内可多次进行起动 |
|
2 |
MFSS系列频敏变阻起动器 |
起动电流较大，价格较低，不可进行频繁起动 |
四、中大功率绕线电动机与鼠笼式电动机的补偿方式：
|
序号 |
鼠笼式电机补偿方式 |
绕线式电机补偿方式 |
|
1 |
MHCC系列高压无功功率补偿装置
特点：安装方便，，投资较少，运行维护简单，可实行自动投切，合理的提高用户功率因数 |
MHCC系列高压无功功率补偿装置
特点：安装方便，，投资较少，运行维护简单，可实行自动投切，合理的提高用户功率因数 |
|
2 |
|
MP系列静止式进相器
特点：串接在电机转子回路中，通过改变转子电流与转子电压的相位关系，进而改变电机定子电流与定子电压的相位关系，提高电机自身的功率因数及过载能力，可降低电机定子电流10%—20%，降低线损、铜损20%—30%，使电机功率因数提高到95%以上。 |
