如何快速选择软起动液阻柜？

作者：admin点击：次发布时间：2019-05-20

如何快速选择软起动液阻柜？

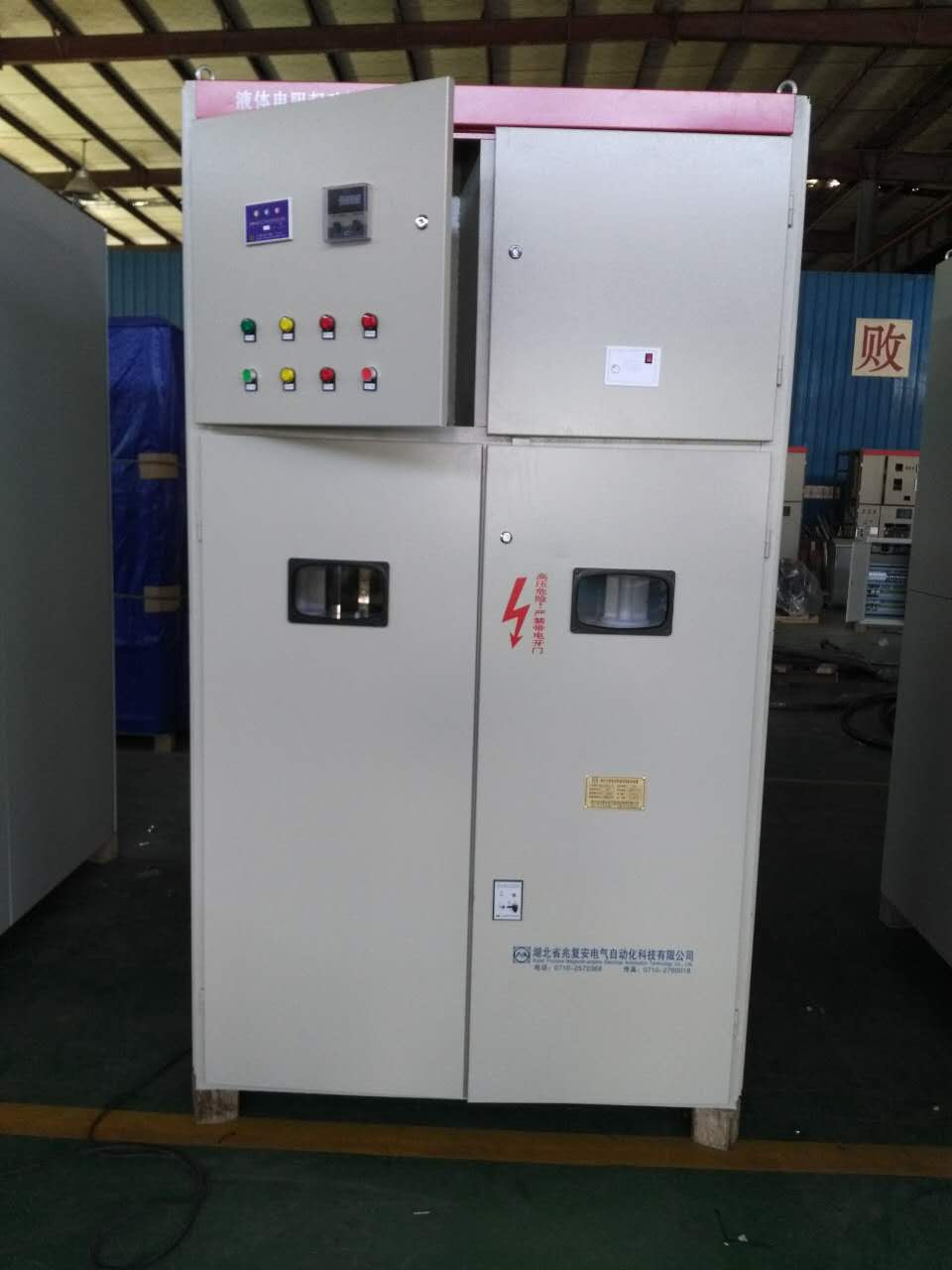

软起动液阻柜是近年来运用比较广泛的电机起动设备。如何快速选择液阻柜？高压液阻软起动柜

一、液阻柜原理
软起动液阻柜是近年来运用比较广泛的电机起动设备。液阻，也就是液体电阻（在水中添加液阻粉构成水电阻，又称水阻柜），顾名思义就是在电机定子回路（鼠笼型电机）或转子回路（绕线式电机）中串入液态电阻，电机在起动过程中液态电阻阻值在预定的时间内自动无级减小，直至阻值接近为零，将液阻自动切除，电机投入正常运行，每小时最多可以启动2-3次。
二、运动过程高压软起动柜一次方案图

液阻柜运行过程：高压开关柜合闸的同时，液阻柜接收到高压开关柜的合闸信号，液阻柜动极板自上而下开始运行，在设定的时间内动极板运动过程中液体电阻值逐渐下降，当电阻接近于零时，通过一个限位开关，使液阻柜内的真空接触器吸合，将水电阻短接掉，电机启动完成，经过延时几秒后，动极板自动复位至原始状态，等待一下次启动。如液阻柜在预定的时间内起动没有完成就会发出一个故障报警信号，自动切断开关柜，确保电机不开路。
三、液阻柜缺点
液阻的效率低，只能做软起动。如果作为调速，必须将液阻柜液阻箱体（液体电阻部分）长期带电，一旦出现箱体漏液或者液体电阻减少或者干枯，必出现生产事故或者安全事故。并且由于箱体液体电阻长期带电，发热严重，要有外围散热设备才能维持运行。所以相对人力维护成本也会增加。当然这种隐患也不是没有办法避免，我公司推出安全型液阻柜，采用三台主开关电路，其中两台主开关安装在液阻柜的进出端，当起动时这两台主开关吸合，液阻柜投入，电机减压软起动开始，当液阻柜极板移动到末端，液阻阻值最小，另外一台主开关吸合，液阻被旁路，此时液阻投入两台主开关断开，液阻柜起动成功，这样液阻柜起动完成后液阻箱就不带电了。三台主开关可以是高压真空接触器也可以是高压真空断路器，对于电机功率较小的3000KW以下的一般配真空接触器，3000KW以上配高压真空断路器。一次参考方案图如右：

四、液阻柜的应用方式
（一）一般液阻柜有两种改造方式，按照电机的起动原理不同，分为两种水阻串接方式
1、转子串水阻MWLS

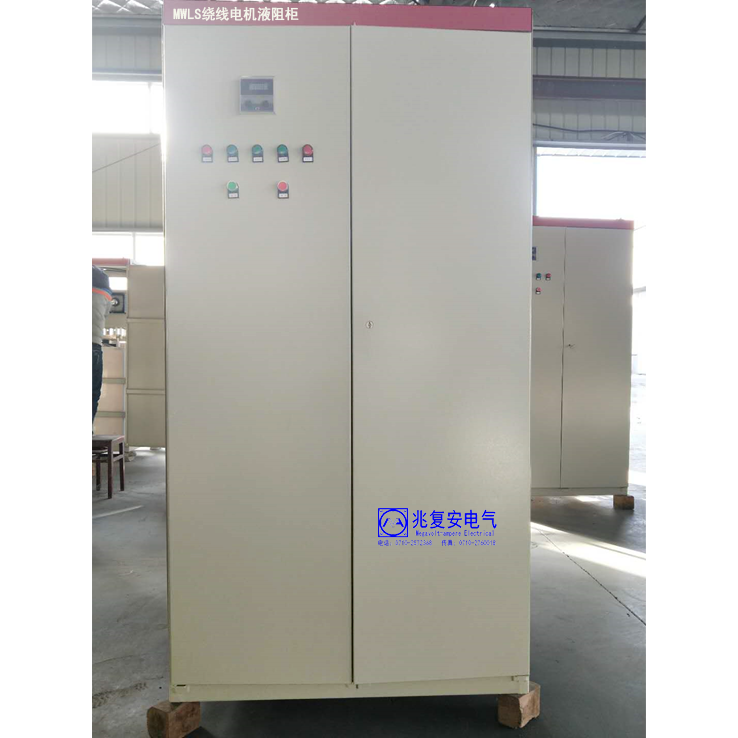

MWLS型绕线电动机液态起动柜

即电机属于绕线式电机，即转子回路未短接。此时通过改变起动过程中转子回路的电阻值来逐步实现软起动。这种方式，外行人认为也是串液阻降压软起动，其实不然，液阻串在绕线式电机转子回路，电机起动时电机端子电压并没有减少，而是改变了电机绕组参数，临时改变了绕线式电机转差率，并没有让绕线电机的定子端电压降低，因此它不是降压软起，不要被非专业起动柜供应商蒙骗了你。这种软起增大了绕线电机起动力矩，适合重载起动设备的电机的不二选择，
2、定子串水阻MHLS

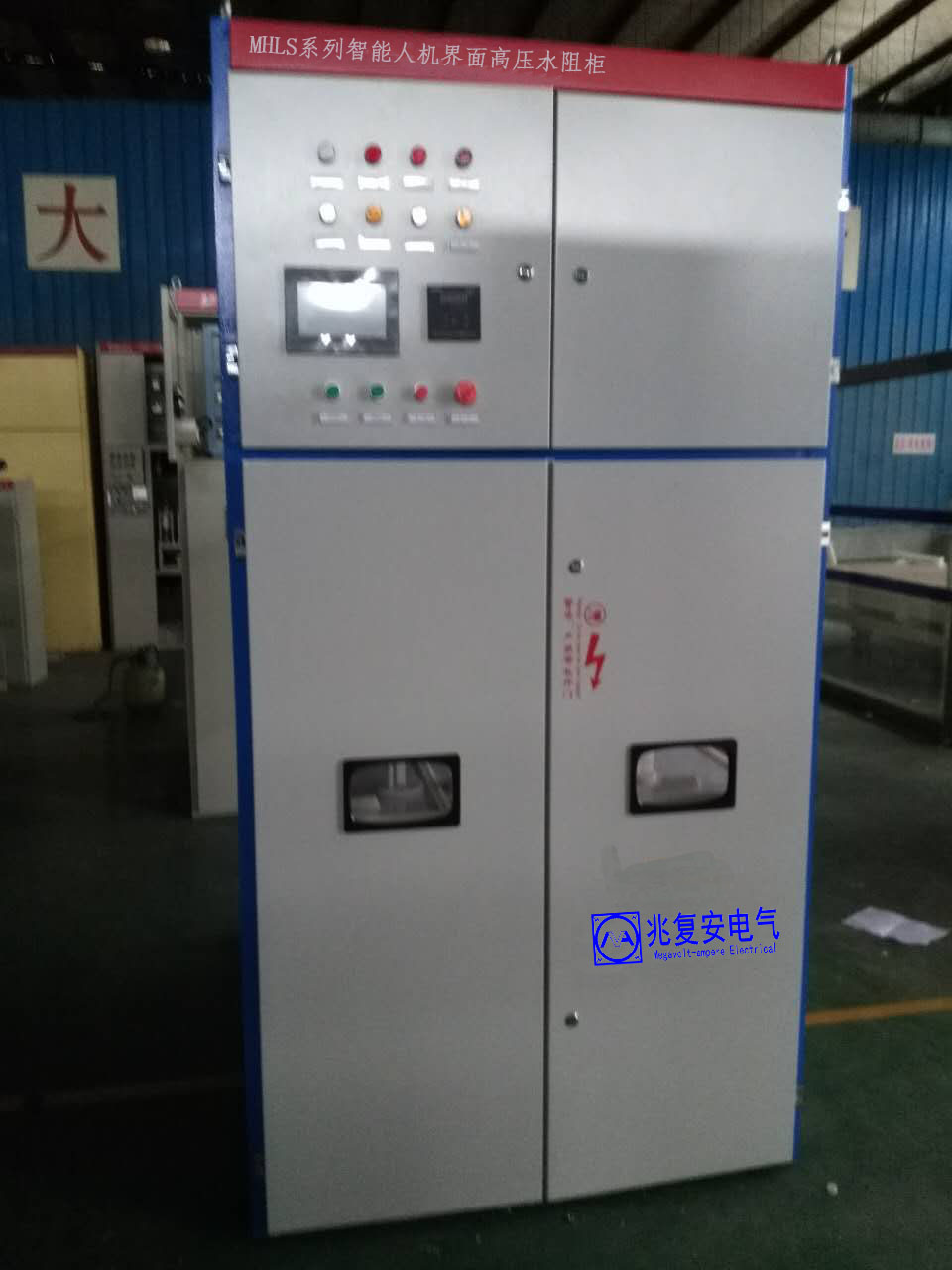

MHLS型高压电动机软起动水咀柜

即电机属于鼠笼型电机，即转子回路在电机内部已短接。此时通过改变起动过程中定子回路的电阻值来逐步实现软启动。这种就是降压软起动，电机定子串液阻，就是让液阻分走部分电压，使电机端电压降低，由此而降低电机的起动电流，这种方案只适合电机拖动的负载较轻的场合，适合异步鼠笼电机的起动和同步交流电机的起动。有些客户不专业，将大功率球磨机选用鼠笼电机拖动，导致电机起动失败起动柜使用不成，或启动电流超过5倍，几乎失去软起动的意义。这些都是因为不专业，用户选错电机，提醒广大客户球磨机就要选用绕线电动机，不要被不良商贩忽悠了！

（二）按照变阻实现方式的不同，分为两种液阻
1、温度改变阻值大小，也就是热变液阻柜
即在启动过程中，由于液体内部的电解液随着液体温度的升高，电解液分子活动加剧，使电阻值逐步减小，逐步改变机端电压，使之达到软起动的目的。这种液阻柜起动温升高，连续起动次数少，由于这种液阻柜是为了节约成本删掉了极板升降机构，液阻柜两极板是固定不变的，导致液阻柜起动曲线僵硬，不

能很好的满足电机起动曲线要求，液阻阻值的变化跟不上电机转速时间变化，导致在切换旁路全压运行时还有电流冲击！请广大客户慎用该类液阻柜产品。

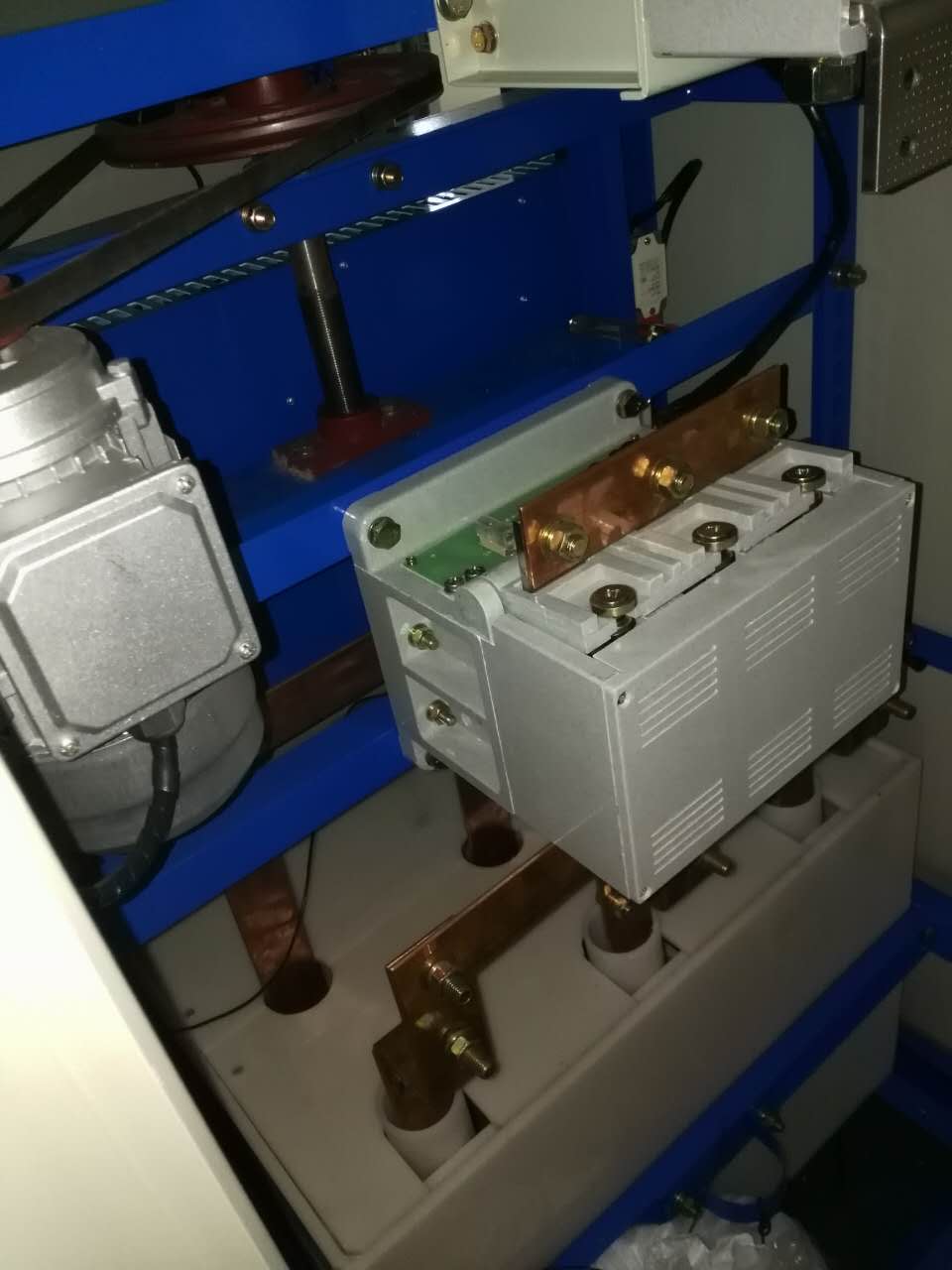

2、液阻柜内增加极板升降机构
通过柜内增加极板升降电机，匀速的改变输入输出极板之间的距离，改变电阻值的大小，逐步改变机端电压，使之达到软起动的目的。我公司液阻柜产品都是这种，高端液阻柜，我公司设计了电流闭环软起，液阻的变化随电机起动电流变化而调整，还可将极板升降电机增加变频器控制极板升降的快慢，以更好的让液阻柜的液阻更好的适合电机起动电流，这种方式我们成为柔性电流闭环控制。
注：其中若是温度改变阻值大小，主要属于定子串液阻系列（即鼠笼式电机）。
若通过极板升降电机改变阻值大小，则定子和转子串液阻都可。目前常用的方式还是通过极板升降的方式，方便控制启动过程。
五、液阻的内部结构
（一）若以温度改变阻值
其柜内部主要包括：
1、旁路部分 MWLS型转子起动水咀柜

主要是起动完毕后，将液阻柜短接。
按一次原理的不同，和短接接触器的数量，有的在短接后将水阻完全拖开的，有的在短接后，水阻仍然带电。
根据客户需要，选择真空断路器或者真空接触器。真空断路器需要分、合闸操作，而真空接触器又分为电保持和机械保持式，电保持不需另增加分闸操作，掉电即分闸，而机械保持式需要分闸操作。
2、液阻柜主体
主要包括3个独立的液阻箱，每个液阻箱底部有一固定的铜极板，液阻箱上部有一固定的铜极板，分别引出进出一次线。（针对鼠笼式电机讲的：定子串水阻）
主要根据电机大小，计算需要的散热液体体积，则柜体体积有大有小。例如电机在10MW，则水阻柜主体可能达到10m*2m*4m。
（二）极板升降改变阻值
其柜内部主要包括：液阻箱（三相分开）、一套极板、极板升降电机和相应的轴承，及短接接触器（短接的接触器也应客户需要）、PLC等。
