低压成套开关柜测量回路

测量电路又称转换电路或信号调理电路，它的作用是将转换元件输出的电信号进行进一步电路的实现转换和显示，处理，记录，如放大处理及滤波控制等线性化功能。测量补电偿等路的，以类获型得视更传感好的器品的质工特作性原，理便和转于换后续元件的类型而定，一般有电桥电路、阻抗变换电路、振荡电路等。

1. 电流测量电路

在进行电流测量时通常选用电流表，它们的指针偏转反映的就是流经仪表的电流。为了扩大电流表的量程，通常在基本测量机构上并接分流电阻，以构成不同量程的电流表。

电流测量电路如图2-43所示，图中TA为电流互感器，每相一个，其一次绕组串接在主电路中，二次绕组各接一只电流表。三个电流互感器二次绕组接成星形，其公共点必须可靠接地。

2.电压测量电路

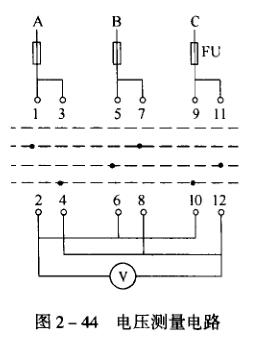

采用一只转换开关和一只电压表测量三相电压的方式，测量三个线电压的电路如图 2-44所示。其工作原理是：当扳动转换开关SA,使它的1-2、7-8触头分别接通时，电压 表测量的是AB两相之间的电压。赤 扳动SA使5-6、11-12触头分别接通时，测量的是时；当扳动SA使其触头3 -4、9-10分别接通时，测量的是服。

3.低压计量电路

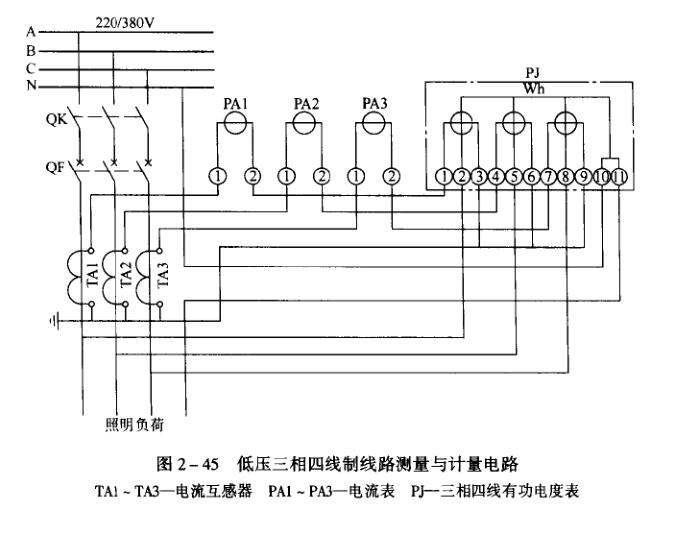

低压电能计量柜通常安装有功电能表和电流表。有功电能表根据低压电网的形式有两 种，一种是三相四线电能表，用于三相四线制线路；另一种是三相三线电能表，用于三相三 线制线路。图2-45所示是三相四线制线路测量与计量电路，除电能计量功能外，还可以测 量三相电流。
