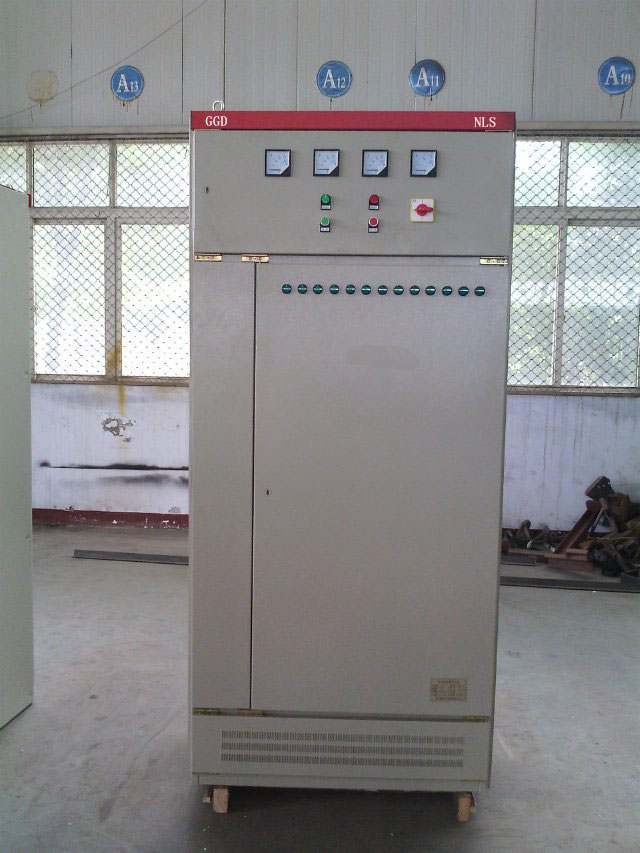

低压成套开关设备的技术要求

低压成套开关设备的设计与制造必须符合有关技术标准，如国家标准GB 7251-1997 《低压成套开关设备和控制设备》、机械行业标准(JB/T 9661—1999)《低压抽岀式成套开关设备》和(JB/T 5877-1991)《低压固定封闭式成套开关设备》等。
(一)正常使用条件
低压成套开关设备应在下述正常使用条件下保证其正常工作：
1)周围空气温度不得超过+ 40℃,而且一昼夜的平均温度不超过+ 35℃周围空气温度的下限为-5℃。
2)大气条件为空气清洁，污染等级为3。在最高温度为+ 40℃时，相对湿度不超过50%；在较低温度时，允许有较大的相对湿度(如+ 20℃时允许为90%),但要考虑到由于温度变化可能产生的凝露，在这种情况下，一般应采取措施(如柜内装设防凝露装置)。
3)安装使用地点的海拔不高于2000m，否则应进行特殊设计，如加强绝缘、主要电器元件要降容使用等。
(二)电气参数
1、额定工作电压
(1)主电路 220V，380V， 660V。
(2)辅助电路 交流 6V，12V，24V，36V，42V， 48V，110V，127V，220V，380V；直流 6V，12V，24V，36V，48V，110V，220V。
2、额定电流
(1)水平母线额定电流 630A， 800A，1000A， 1250A，1600A，2000A， 2500A，3150A，4000A，5000A。
(2)垂直母线额定电流 400A， 630A，800A，1000A，1600A，2000A。
(3)母线额定短时耐受电流(1s) 15kA，30kA，50kA，80kA，100kA。
(4)母线额定峰值耐受电流 30kA，63kA，105kA，176kA，220kA。
3、额定分散系数
低压成套设备中有若干主电路，在任一时刻所有主电路通过的电流最大值的总和与该成套设备所有主电路额定电流总和的比值称为额定分散系数。
额定分散系数用于温升试验中。可参照表2-6确定低压成套开关设备的额定分散系数。
（三） 柜架结构
设备的柜架可采用焊接或由螺钉组装连接而成。柜架和外壳应有足够机械强度和刚度，应能承受所安装元件及短路时所产生的机械应力和热应力，并应考虑防止构成足以引起较大涡流损耗的磁性通路。同时，不能因设备的吊装、运输等情况而影响设备的性能。
为了确保防腐蚀，设备应釆用防腐蚀材料或在裸露的表面涂上防腐蚀层，同时还要考虑使用及维修条件。
（四） 隔离和通风
可利用隔板将设备分成若干个隔室，如母线隔室、单元隔室、电缆隔室、出线端子隔室。隔室应能防止触及相邻功能单元的带电部件，能限制事故电弧的扩大，能防止固体外来物从一个单元进入相邻的单元。用作隔离的隔板可以是镀锌金属隔板或绝缘隔板，金属隔板应与保护导体相连接，在人体碰撞时的变形不应减小其绝缘距离，绝缘隔板则不应碎裂。
功能单元隔室中的隔板不应因短路分断时所产生的电弧或游离气体所产生的压力而造成损坏永久变形。隔室之间的开孔应确保熔断器、断路器在短路分断时产生的气体不影响相邻隔室的功能单元的常工作。
设备采用通风孔散热时，通风孔的设计和安装应使得当熔断器、断路器在正常工作或短路情况时没有电弧或可熔金属喷出。如果喷弧源距通风孔较近，允许在二者之间加装隔弧板。隔弧板应为接地的金属板或耐弧的绝缘板，其尺寸每边大于通风孔外形10mm。但通风孔的设置不应降低设备的外壳防护等级。
（五） 钗链
门的钗链应是金属制的，钗链的每对合页应可靠地固定在设备的外壳和门上，如无定位，其固定点一般不少于两点。装有钗链的门应能承受四倍于它本身重量（但不小于10kg）的载荷，钗链应没有永久变形。
（六） 功能单元
功能单元应设计成即使主电路带电（但功能单元的主开关处于分断位置）也能用手直接或借助工具安全地将功能单元插入或抽出柜体。
功能单元应有三个明显的位置：连接位置、试验位置、分离位置。并且这三个位置都应有机械定位装置，不允许因外力的作用自行从一个位置移动到另一个位置。各个位置应设有明显的文字或符号标志。
功能单元的主电路隔离接插件（包括进线和出线）应跟随功能单元自动地接通和分离。 相同规格的功能单元应具有互换性，即使是在出线端发生短路事故后，其互换性也不能破坏。
（七） 联锁
为了确保操作程序以及维修时的人员安全，设备都应具备联锁机构。联锁装置应满足以
下要求：
1） 当设备具有两个进线单元时，根据系统运行的需要，应能提供两个进线单元的主开关操作的相互联锁。联锁装置可以是机械的，也可以是电气的。
2） 馈电单元和电动机控制单元与门必须设置机械联锁。当主电路处于分断位置时，门才能打开，否则门打不开。
3） 只有在功能单元主电路处于分断位置时，功能单元才能抽出或插入。
4） 如果一个功能单元中装有两条电路，形成一个双馈电或双电动机控制单元时，则每个电路的主开关都应与门联锁。
5） 为了防止未经许可的操作，主开关的操作机构应能使用挂锁将主开关锁在分断位置上。
6） 当特殊需要时，可设置一个解锁机构以便使主开关处于接通位置时，也能将门打开。
