低压抽出式开关柜抽屉单元特点及隔离形式

低压抽出式开关柜由母线区（水平母线和垂直母线）、电缆区和功能单元区等隔室组成。功能单元区安装若干个功能单元，即抽屉单元。由若干个电器元件连接成一个功能单元，并装在一个可更换的结构单元中，则此单元称为抽屉。图2-5所示是一个由万能式断路器构成的抽屉式结构单元的实物图。

抽屉单元是抽出式低压开关柜的主要特征，其抽屉单元功能特性如下：

1） 功能单元即使是在主电路带电（但主开关应分断）的情况下，也能用手直接或借助工具安全地将其抽出或插入。

2） 功能单元有连接（工作）、试验、分离（断开）三个明显的位置，且都有机械定位装置，不允许因外力的作用从一个位置移动到另一个位置。

3） 功能单元的主电路接插件（包括进线和出线）能跟随功能单元自动地接通和分离，辅助电路接插件既可以自动接通和分离.也可以通过手动来完成。

4） 相同规格的功能单元应有互换性，即使在短路事故发后，其互换性也不能破坏。

大容量回路一般以万能式断路器组成可抽岀式部件，即断路器本身是可抽出式的，其结构设计较为简单。而对于容量较小回路，由于采用塑壳式断路器，专门设计可抽出部件, 结构设计就较为复杂一些。

低压抽出式开关柜是利用挡板或隔板（金属的或非金属的）将低压成套开关设备内部划分成几个单独的隔室或隔开的框架单元，其隔离功能如下：

1） 防止触及邻近功能单元的带电部件。

2） 限制产生故障电弧的可能性。

3） 防止外界的硬物体从成套开关设备的一个单元进入另一个单元。

隔室之间的开口会确保短路保护电器（SCPD）产生的气体不影响邻近隔室中功能单元的工作。

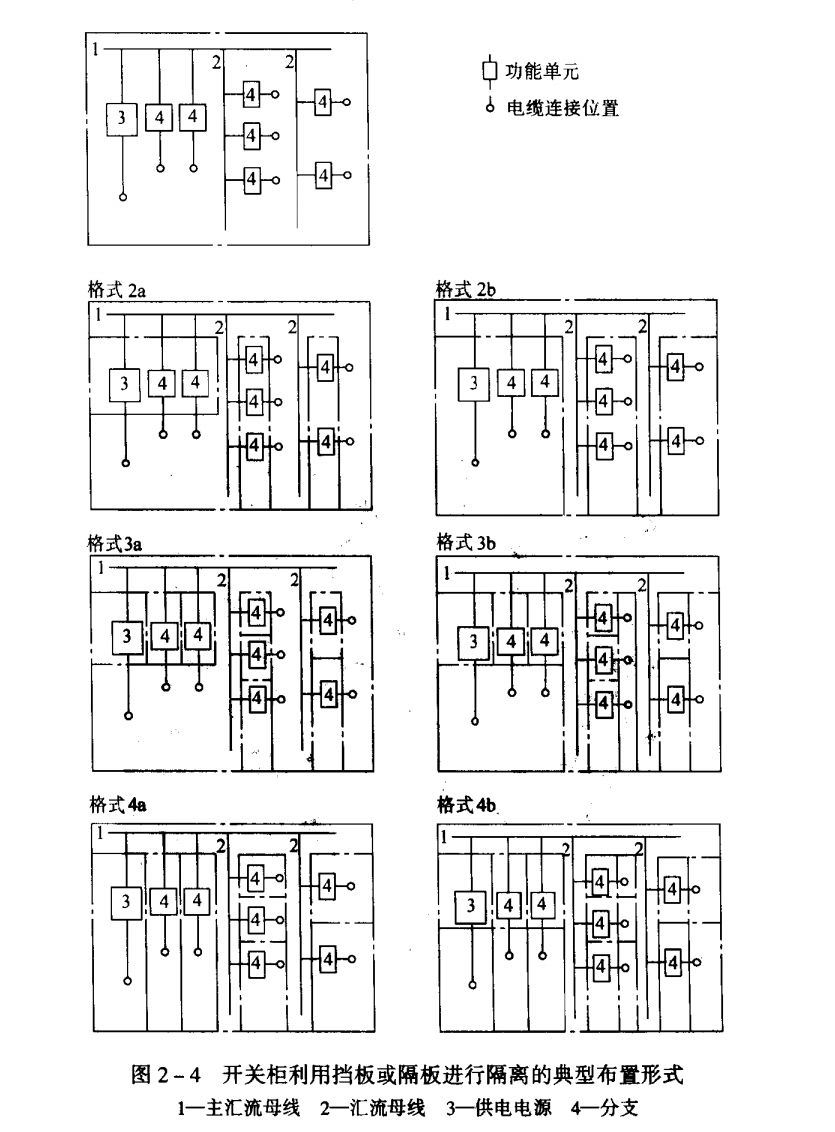

隔离采用的典型形式如下（见图2-4）：

（1） 形式1—不隔开（见图2-4中的格式1）。

（2） 形式2—母线与功能单元隔开（见图2-4中的格式2a和2b）。

（3） 形式3—母线与功能单元隔开，并且所有的功能单元之间也要互相隔开，它们的输出端子同母线不需要隔开（见图2-4中的格式3a和3b）。

（4）  形式4一母线与功能单元所有功能单元之间以及功能单元的输岀端子之间都互相隔开（见图2-4中的格式4a和4b）。

这种内部分隔一方面提高了低压开关柜的安全可靠性，另一方面釆用这种隔室结构使开关柜的装容密度大大提高，可以安装较多的电气回路如有的开关柜最多可安装40个抽屉。

在设计封闭式开关柜时，内部空间的划分会考虑以下因素：

①电器元件本身的外形尺寸；

②带电部件到外壳的距离（对地间隙）；

③电器元件的散热；

④开关电器所需的飞弧距离；

⑤接线；

⑥进出线的连接。

对于抽出式开关柜，当一个抽屉单元发生故障，如短路时，为防止飞弧或短路保护器 所产生的气体危及邻近的其他抽屉单元，在抽屉柜结构设计中会采用隔板将抽屉单元间隔开来，形成抽屉单元隔室。
