低压抽屉柜抽屉的接插方式

低压抽屉式开关柜接插方式的确定直接影响到抽屉的其他设计。开关柜上不同规格的抽屉在抽出时，要从主回路、控制回路上脱离下来；而在插入时，又需与主回路、控制回路连接上去，这个功能一般都采用插头、插座来实现。这种脱离与连接可在抽屉操作（抽出、插入）的过程中自动完成，也可分两步完成。例如，抽屉抽出到试验位置时，主回路已自动脱离，但控制回路需要用手拔插头，使其脱离。抽屉的接插一般采用以下几种方式。

1、主回路、控制回路均自动接插

所谓主回路、控制回路均自动接插是指抽屉与主回路、控制回路的脱离与连接是在操作抽屉的过程中全部自动完成的。

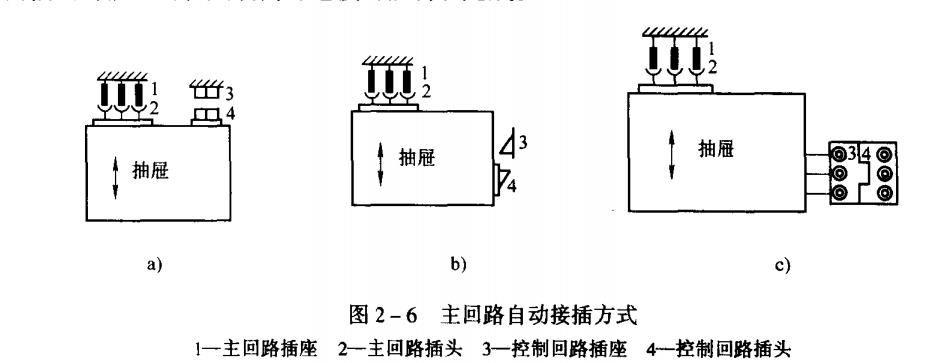

图2-6a. b所示是主回路、控制回路均自动接插方式的原理示意图。图2-6a所示方式是主回路和控制回路的插头、插座均布置在抽屉的后方，且都是直动式。显然，在按箭头方向抽出与插入时，其脱离与连接均能自动完成。

图2-6b所示方式的控制回路插头、插座布置在抽屉的两侧，且为左右挤压式，依靠插头上的弹簧压力保持接触可靠。抽屉在按箭头方向抽出、插入时，由于控制回路插座布置在柜体上，能很好地和抽屉配合，故其脱离与连接也能自动完成。

抽屉的此种接插方式操作方便、安全，是一种理想的接插方式，为目前高级型低压抽岀式开关柜所普遍采用。

2、主回路自动接插，控制回路手动接插

图2-6c所示的接插方式是采用主回路自动接插、控制回路手动接插。主回路的插头、 插座布置在抽屉的后部，控制回路则布置在右侧，其插座固定于柜体上，插头通过导线与抽屉连接。在抽抽屉时，必须先用手拔下控制回路的插头，再抽出抽屉，主回路自动分离。同样，插入抽屉时，主回路也自动完成连接，但控制回路的连接需要在抽屉插入到工作位置后，用手把插头插入插座来完成。

这种接插方式降低了抽屉的制造难度，因为它不必像图2 - 6b那样要求抽屉与柜体很好地配合，但由于其操作不便，目前已较少采用。

3、主回路手动接插，控制回路自动接插

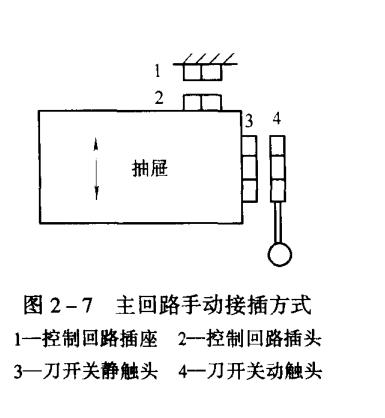

这种接插方式如图2-7所示。控制回路插头、插座布 置在抽屉的后部，釆用直动式，主回路插头釆用刀开关，布置在右侧，固定在柜体上。抽屉插入时，控制回路自动连接，旋转刀开关手柄转到图示位置，主回路即连接好；反之，抽屉抽出时，则应先旋转手柄，使六个刀闸分离，抽屉就可抽出，控制回路在抽抽屉的过程中自动分离。

显然，抽屉的这神接插方式是分两步完成的，且在抽出、插入过程中减少了主回路插头和插座的阻力。因此它的 突出优点是推拉抽屉的操作力小，甚至可以不设置机械结构，直接用手将抽屉抽出或插入。

4、主回路进线自动接插，出线固定，控制回路自接插

这种接插方式主回路进线采用插头、插座，布置在抽屉后部；主回路出线采用固定式， 用螺钉紧固，布置在抽屉的前部。控制回路布置在右侧，采用插头、插座连接。抽抽屉时应先拧下螺钉，卸下出线，拔出控制回路插头；插入抽屉时主回路进线自动连接，再将出线接上，插入控制回路插头。

显然，这种接插方式不如前面几种方便，但设计与制造容易。
