低压抽屉开关柜抽屉的操作方式及位置区别

作者:电气成套点击:4789 次发布时间:2021-11-29 16:37:31

(一)抽屉的操作方式低压抽屉开关柜

因为抽屉的抽出和插入除了受主回路和控制回路插件摩擦阻力的影响外,还受到抽屉本身重量的影响,所以在抽屉的操作过程中需要一定的推力和拉力,且回路的容量越大,所需的力也越大,一般都需要借助一定的机械力来完成抽屉的抽出和插入。操作机构的设计也是抽屉设计的重要环节,比较常用的有以下几种方式。

1、齿轮传动操作方式

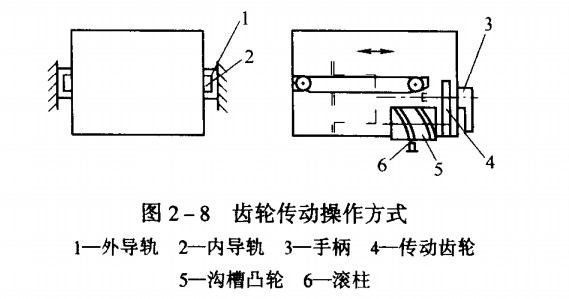

如图2-8所示,在转动抽屉操作手柄3时,通过传动齿轮带动沟槽凸轮5转动,再通过沟槽凸轮与固定在柜架上滚柱6的配合,带动抽屉产生进和出的运动。抽屉两侧的导轨减轻了抽屉的阻力,使抽屉进岀自如。操作手柄还能通过简单离心机构实现对开关的合闸、分闸的操作。

抽屉齿轮传动操作方式

2、螺杆传动操作方式

如图2-9所示,它只是通过螺杆与固定在柜体上的螺母相配合来实现抽屉的运动。图中轴套3固定在抽屉底板上,螺杆1插入轴套后,由于限位片的作用,螺杆和抽屉组成一体,且可旋转,螺母2固定于柜体上。显然,将手柄插入螺杆后,顺时针方向旋转,抽屉即可插入;反时针方向旋转,抽屉就可抽出。

抽屉螺杆传动操作方式

3、杠杆操作方式

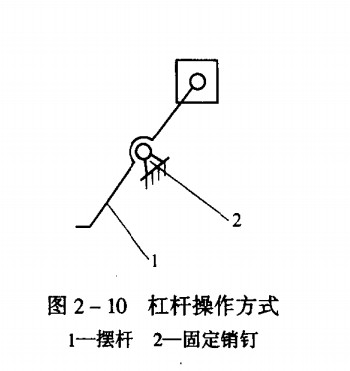

如图2 - 10所示,摆杆1固定在抽屉底部,固定销钉2固定在柜体单元隔板上。当摆杆套上销钉后,通过摆杆的摆动即可带动抽屉的进出。抽屉杠杆操作方式

4、圆盘转动操作方式

如图2-11所示,圆盘转动操作方式的机构水平安置在柜体抽屉单元的隔板上,能够进行转动。抽屉底板上固定的圆柱销嵌入圆盘的轨道内,当操作杆1插入圆盘插孔2转动时, 即可带动抽屉抽出或插入。

抽屉圆盘转动操作方式

(而)抽屉位置区别

抽屉单元一般要设置工作位置、试验位置、分离位置和抽出位置。在设计抽屉的操作方 式时往往要考虑抽屉的锁紧,特别是抽屉处在工作位置、试验位置、分离位置时。

1、工作位置

工作位置是指正常运行中,抽屉所处的连接位置。在此位置上必须保证主回路和控制回路的插头、插座可靠连接,不会因振动等原因造成抽屉退出,或者使插头、插座松动,甚至脱离开来。为此,一般都设置锁紧机构,将抽屉锁死在工作位置上,确保安全可靠。

这种锁紧机构的设计,往往在设计抽屉操作方式时一起考虑。如图2-8中,利用凸轮上的沟槽定位,图2-9中利用螺纹的阻止作用,图2-11中利用圆盘的阻止作用,使得抽屉不会松动,确保抽屉的可靠连接。因此可见,锁紧机构的设计和抽屉操作方式的设计是紧 密相关的。

2、试验位置抽屉插接方式

通常,设备都有规定的检修周期。抽屉里的各种元件及线路等检修完后,需要进行通电试验,以观察动作的可靠性,确保投入运行的安全,故抽屉应具有试验位置。

抽屉在柜内处于试验位置时,一般都使主回路的插头、插座分离开来,这样就不至于在试验低压断路器、接触器等时,起动负载,造成危险。抽屉的试验位置也同样通过抽屉的操作手柄或操作杆转到相应的位置且自锁。

在图2-6b所示的接插方式中,当抽屉运动到某处时,主回路插头、插座未连接,但控制回路已连接好,若从此处引出一个光信号(信号灯),指示出抽屉已处在试验位置,这样就可进行试验了。在图2-11所示的圆盘转动操作方式中,操作杆1插入插孔2往右拨动圆盘时,开关柜门上的观察窗即显示出圆盘边缘上的“试验位置”字样,此时,抽屉的控制回路连接好了,但主回路未接上,可进行试验。

3.分离位置与抽出位置

分离位置用于抽屉单元及其所控制的线路或设备的安全检修。在此位置,抽屉单元的主 回路可靠断开,而且抽屉主回路插头和插座必须要有足够的间隔距离,并要防止抽屉滑动。 分离位置的设计类似于试验位置,并要有明显的标志。

为了排除故障或检修,往往需要抽出抽屉,因此应设置抽出位置。抽屉的抽出位置一般 只要求能方便地取下即可,在设计抽屉操作方式时是较容易做到的。

对于由大容量万能式断路器构成的抽屉式结构单元,一般采用螺杆传动操作方式,它的 各个位置由底部的螺杆止滑定位,侧面标示位置字样。
