MHLS型高压交流电动机降压软起动液阻柜(High voltage motor liquid starter cabinet)(110-50000KW高压软启动/高压软起动/高压启动柜/高压水阻柜/高压液态起动柜)的问世，解决了超大、大中功率高压交流电动机起动困难的难题，填补了超大功率高压交流电动机软起动技术领域的空白。该装置与传统的起动装置相比，具有液阻和起动时间可按工况随机调整。轻载情况下起动电流小于等于2.5倍的额定电流，可连续起动三次等优点。
      MHLS型高压交流电动机降压软起动液阻柜（简称：高压液阻柜）适用于额定电压3.6kV、7.2kV、12kV及15kV,额定功率为100 ～ 40000kW的超大、大中型鼠笼型交流异步电动机或异步起动的同步电动机的软起动、软停车与保护。尤其是电网容量不足的工矿企业，采用高压液态软起动更能显示出它可预测、可调整和可控制的优越性。产品应用遍及冶金、石油、化工、水利、电力、轻工、机械、煤炭、建材、军工、汽车、市政工程、制药等领域。

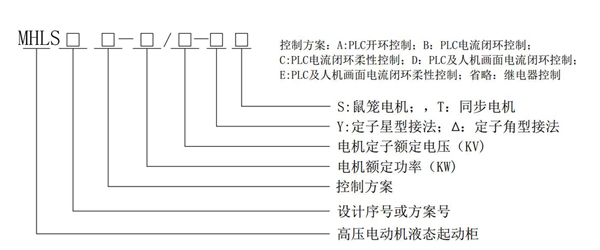

二、型号说明:


  选型实例：鼠笼电机500KW/10KV,要求起动柜采用智能人机界面电流闭环控制方式，一次方案设计序号为2，（具体的方案号选择件产品选型手册）具体型号为：MHLS2E-500/10-△S。

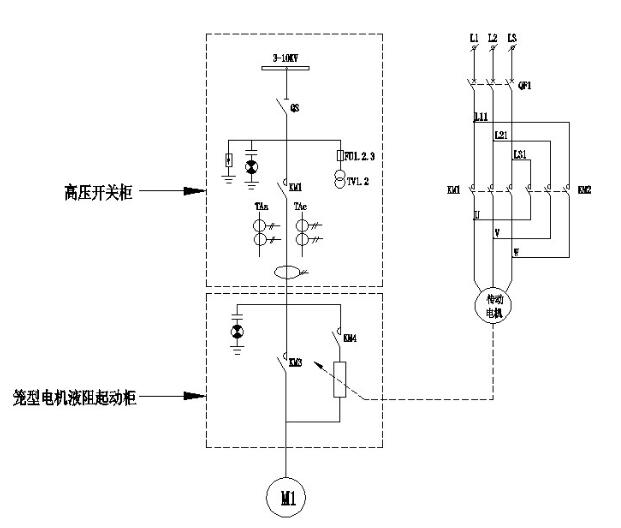

三、高压液阻柜工作原理

MHLS型高压交流电动机降压软起动液阻柜是在电机定子回路中串入由液阻粉水溶液形成的液态电阻，液态电阻随着电动机的起动自动投入并在预定的时间内自动、无级减小，最后趋近于零，液态电阻切除完毕（即起动完成时），电机自动投入全压正常运行。

 四、主要技术参数
（一）主要技术参数

（二）防护等级：IP20～IP40
五、高压液阻柜使用条件

1．海拔高度不大于1000m；
2．环境温度不高于+40℃，不低于-10℃；
3．相对湿度日平均不大于95%，月平均不大于90%；
4．周围介质无火灾、爆炸、严重污染、化学腐蚀及剧烈震动等损害电气绝缘的气体及导电尘埃。
5．安装倾斜度不大于5% 。
六、产品执行、参照标准
Q/MHLS-2016     《高压交流电动机软起动液阻柜》
GB/T11022-1999  《高压开关设备和控制设备的共同技术要求》
七、高压液阻柜产品特点

1.可预测：运用具有国内领先水平的计算机专用仿真软件对电动机及其拖动设备的起动全过程模拟仿真，事先可对电动机起动性能进行分析，得出理想的起动曲线；
2.可调整：起动时间、液态电阻阻值等参数可根据现场实际工况随机调整；
3.可控制：液态电阻阻值可按被控电动机理想电磁转矩、合理的起动电流设定，起动过程完全受控，由此电网压降也得到有效控制；
4.可重复：液态电阻初始阻值可根据环境温度、上次起动液温进行自动检测、校正，保证再次起动时起动性能的一致性和稳定性；
5.采用PLC控制，可靠性高，能与工业计算机联网，实现远程通讯和计算机集中控制；
6.起动过程平滑，对电动机、电网以及机械传动系统无冲击；
7.自动巡检液态电阻液位、液温功能，报警提示功能完善；
8.可连续起动，根据负载工况，可连续3-5次；
9电流闭环型液阻柜增加了电流闭环自动控制功能，即在电动机起动过程中实时自动检测被控电动机定子电流，根据电流大小，自动调节控制装置，使电动机起动过程接近仿真设计，起动电流基本恒定；
10.采用先进的控制技术，使得电动机起动过程的控制响应更快，精度更高；
11.电动机起动电流可预置，以满足不同工况、负载的起动要求；

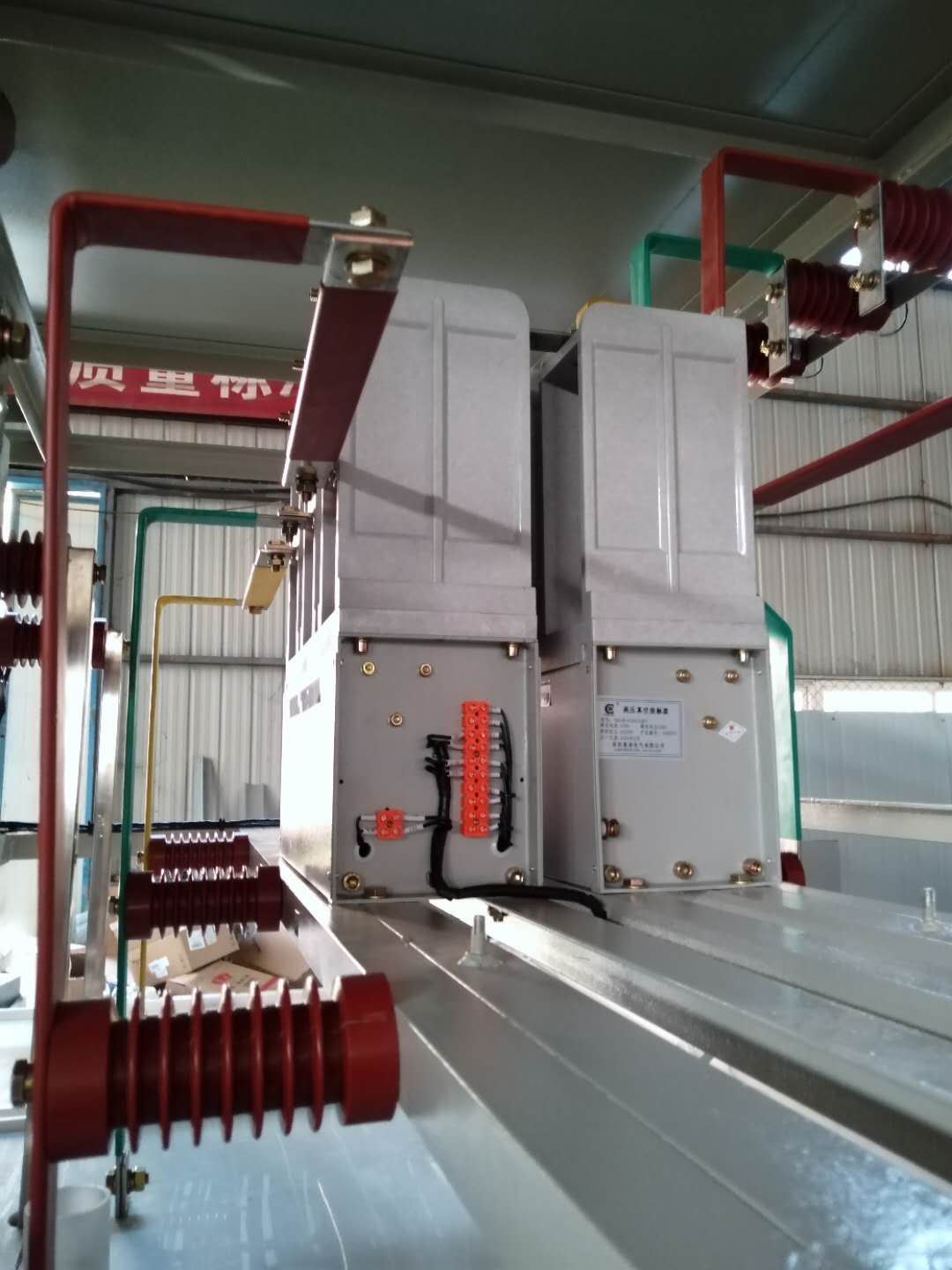

八、高压液阻柜结构说明

1、MHLS型高压交流电动机降压软起动液阻柜的基本骨架用角钢焊接而成。
2．MHLS型高压交流电动机降压软起动液阻柜的液阻箱在柜内下部，中部为传动机构，采用丝杆(或卷扬)传动方式来带动极板运动。在电液箱上设有液位检测，一旦液面低于液位线，起动器不能起动。必须确认高压电源断开的情况下方可通过加水孔注入清水(自来水)直到允许起动指示灯亮。
九、订货须知
订货时请提供下列资料
电动机型号、额定功率、额定电压、额定电流、定子接法（Y、△），Y型接法时确认星点能否打开；
若需做模拟起动仿真应提供电动机基本参数以及Iq/Ie、Mq/Me、Mmax/Me；被拖动的负载特性参数以及机组GD2、电网最小短路容量Sd和工况说明及其它负荷情况；
若工况负载为烧结抽烟机、除尘风机、润磨机等，应根据用户电网、电动机、负载等参数进行理论计算或仿真，以确定重载起动电流Iq；
高原、高海拔（＞1000m）、高寒（＜-25℃）、高温（＞+40℃）、盐雾严重污染、高湿度地区的客户应在订货时事先说明；
高压软起动装置与其配套的星点短接柜或起动副柜的进出线方式；
客户应为高压液阻柜提供三相四线制电源（≥15A）、对矿井这类无零线的特殊工况只需提供三相三线380V电源（≥15A）；高压液阻柜配套我公司高压开关柜、星点短界柜、起动副柜时，须提供DC110V、DC220V或AC110V、AC220V电源；
设备表面颜色。
注：若有其它特殊要求（如增加防护等级等），可与我公司协商订货。
