MWLS型绕线电机自动变阻软起起动液阻柜

产品名称:MWLS型绕线电机自动变阻软起起动液阻柜

产品类型:软起动成套

浏览次数:530次

产品简介:MWLS型绕线电机自动变阻软起起动液阻柜(Liquid starting cabinet for winding motor)是为了改善大中型绕线型电动机的起动性能,利用专利技术而研制的新型起动装置。

关于产品购买、技术维护等服务,欢迎致电!

电话:0710-2572368

传真:0710-2760018

QQ:2427967001

电话:18271228725@139.COM

产品介绍



一、概述 MWLS型绕线电机自动变阻软起起动液阻柜

       MWLS型绕线电机自动变阻软起起动液阻柜(Liquid starting cabinet for winding motor)是为了改善大中型绕线型电动机的起动性能,利用专利技术而研制的新型起动装置。其特点是在被控电动机的转子或定子回路中串入一液态电阻,电阻值随着电动机的起动自动投入且均匀变阻并在预定的时间内自动、无级切除,从而使电动机在起动电流被控制的情况下均匀、升速平稳起动。对保护电动机及被拖动设备、电网不受冲击等方面有显著成效及节能效果,是老一代起动器的换代产品。本系列产品在控制回路上经过精心设计,具有自动化程度高、起动电流小、性能可靠、操作方便、可连续起动等特点。

     MWLS型绕线电机自动变阻软起起动液阻柜(简称:液阻柜)适用于三相交流50Hz,额定工作电压为380V、660V、3Kv、6Kv、10Kv,额定功率为75Kw~6000kW绕线式交流异步电动机的重载平滑软起动。

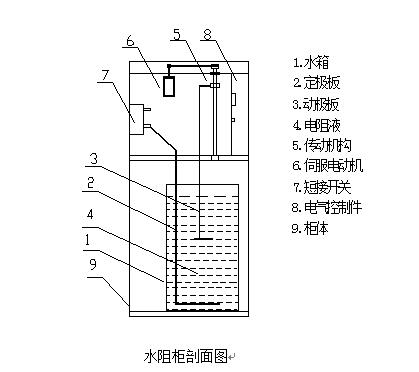

二、液阻柜工作原理
    MWLS型绕线电机自动变阻软起起动液阻柜是在被控绕线式异步电动机的转子回路串入一特制的液态电阻,该液阻随着电动机的起动而自动投入,并在预定的随着动、静电极间距离的减小液阻由大变小,从而使电机由接近额定电流和最大转矩的情况下均匀升速,平稳起动。起动结束,转子短接开关短接转子回路。
液阻柜工作原理

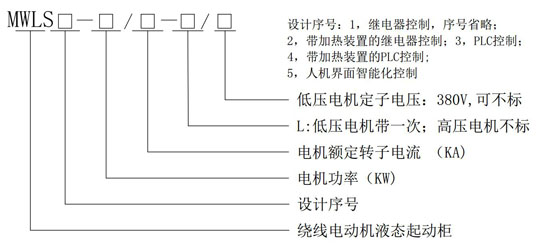

三、液阻柜型号说明
 液阻柜型号说明
四、液阻柜主要技术参数MWLS型绕线电机自动变阻软起起动液阻柜
1.起动电流 绕线式电动机:Iq≤1.3Ie(A);
2.起动时间(10~40)S,预整定,现场可调
3.起动次数连续起动(3~6)次(环境温度25℃时)
4.电液正常工作温度(0~70)℃
5.外壳防护等级  IP20,IP30
五、液阻柜主要特点
1.对电网要求不高,不会产生谐波而影响电网。
2.特别适用于重载起动。
3. 本起动控制装置占用场地少,起动电流小,起动平稳无冲击,减少外部连线及故障环节,运行可靠,操作方便。
六、液阻柜使用环境条件
  1. 环境温度:最高气温+40℃,最低气温0℃(带加热装置-10℃);
  2.空气相对湿度不超过90%;
  2. 海拔高度不大于2000M;
  3.地面倾斜度不大于5度;
  4. 安装地点无火灾、爆炸危险、化学腐蚀及剧烈震动;
注:若有特殊使用条件,请在定货时说明
七、液阻柜符合标准
  低压成套开关设备和控制设备           GB7251.1-1997  IEC439-1;1992
  自动变阻软起起动液阻柜      Q/MWLS-2016
八、 液阻柜规格
  根据主电机容量不同,主要有如下产品规格

MWLS适用于绕线式电动机的起动

型号

电机功率
(kW)

外形参考尺寸(mm)

安装参考尺寸(mm)

高(H)

宽(W)

深(D)

w

d

Φ

MWLS-500/□

≤500

1800

800

700

440

625

13

MWLS-1000/□

≤1000

2000

800

800

440

725

13

MWLS-1500/□

≤1500

2000

1000

800

440

725

13

MWLS-2000/□

≤2000

2000

1200

900

1060

850

13

MWLS-3000/□

≤3000

2200

1300

1100

1260

1050

13

MWLS-4000/□

≤4000

2200

1300

1200

1360

1150

13

MWLS-5000/□

≤5000

2300

1400

1200

1360

1150

13

MWLS-□/□

>5000

根据技术要求,特殊设计

九、 液阻柜运输与储存MWLS型绕线电机自动变阻软起起动液阻柜
    MWLS型液阻柜的运输过程中,严禁横放、侧置,并需加防雨措施;
    MWLS型液阻柜(即使是带外包装的)不宜长期在户外储放。较长时间不用的柜子包括电液粉等备件,应储放在干燥、通风的室内。
十、 液阻柜订货须知
订货时请提供下列资料
   1.电动机种类、型号、额定功率、定子电压、定子电流、转子电压、转子电流;
   2. 电机拖动的负载特征(工况说明);
   3. 设备表面颜色
   4 若用户有其他特殊要求,可与我公司协商订货。
