产品类型：软起动成套
浏览次数：489次
产品简介：MHSS系列高压晶闸管调压软起动柜（以下简称软起动柜)是采用新理念设计的高压电机软起动柜，主要适用于鼠笼式异步、同步电动机的起动和停止的控制与保护。
关于产品购买、技术维护等服务，欢迎致电!电话：0710－2572368
传真：0710－2760018
QQ：2427967001
电话：18271228725@139.COM
一、MHSS型高压软起动概述
交流鼠笼式异步电动机如果直接起动会产生很大冲击电流，会对电阻及其负载造成冲击，甚至危害电网安全运行。生产机械对电动机的起动也有各种不同的要求，有些需要平稳起动的生产机械也不允许直接起动。 星-三角转换起动，自藕变压器降压起动的主要问题是起动过程中起动电压和运行电压转换时的电流冲击，对电网和机械产生冲击，产生损害。应用晶闸管交流调压技术的固态软起动器，是目前降压起动方式中合理、先进的起动方式。
MHSS系列高压晶闸管调压软起动柜(High voltage motor solid starting cabinet)(以下简称高压软起动)是采用新理念设计的高压电机软起动柜，主要适用于鼠笼式异步、同步电动机的起动和停止的控制与保护。它采用高质量串联用晶闸管，无级控制输出电压、使电动机平稳地起动和停止。它具有过载、缺相、起动峰值过流等故障保护功能，使用它可减少电动机直接起动引起的电网电压降，使用该产品不影响共网其他设备的正常运行，可减少电动机的冲击电流，冲击电流会造成电动机局部温升过大，降低电动机寿命；可减小直接起动带来的机械冲击，冲击加速所传动机械的磨损；减少电磁干扰，冲击电流会以电磁波的形式干扰电气仪表的正常运行，高压软起动可以起停自如，提高工作效率。MHSS系列高压固态软起动柜核心器件是晶闸管，晶闸管俗称可控硅，因此MHSS系列高压固态软起动柜又称“晶闸管启动柜”、“可控硅起动柜”，它属于高压电动机降压起动方式的新产品。

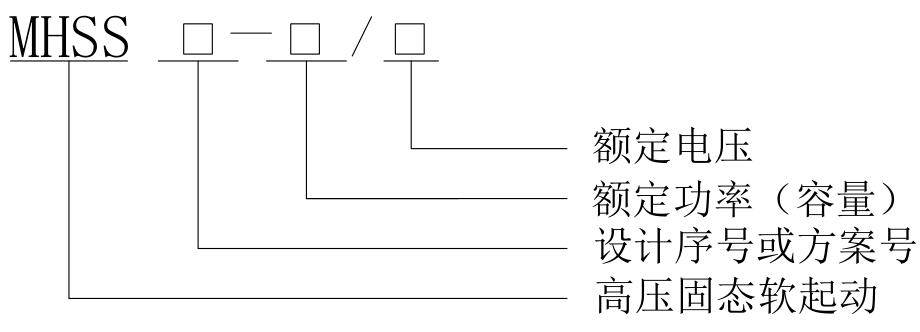

二、 MHSS系列高压晶闸管调压软起动柜型号含义

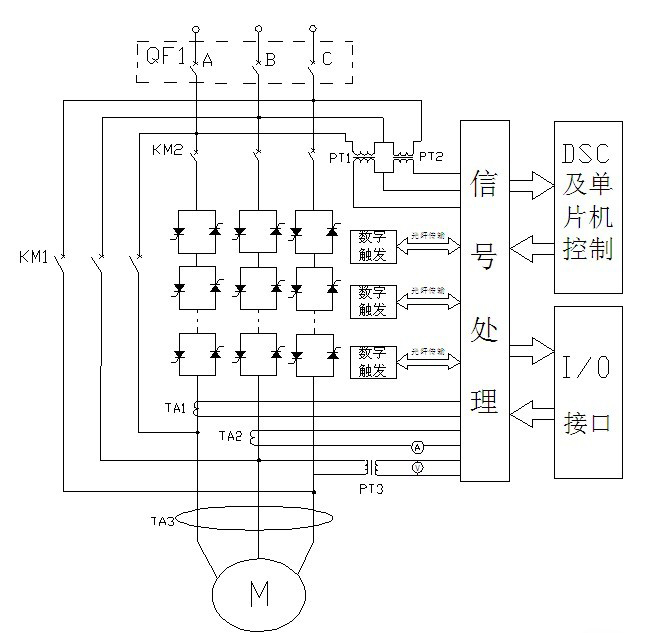

三、 MHSS型高压软起动工作原理
MHSS系列高压晶闸管调压软起动柜实际上是—个晶闸管交流调压器。改变晶闸管的触发角，就可调节晶闸管调压电路的输出电压。用软起动器起动电机时：设置一个初始电压，晶闸管调压电路的输出电压就从这一点开始上升；设置一个升压时间，逐渐增加晶闸管调压电路的输出电压，电机逐渐加速；设置—个限流倍数，根据电流互感器测得的实际电流值，控制晶闸管调压电路的输出电压，使电机的实际电流不超过限流值。这样在整个起动过程中，软起动器的输出是一个平滑的升压过程（且具有限流功能），直到晶闸管全导通，电机在额定电压下工作。
四、MHSS型高压软起动技术参数
三相电源：AC3KV 、6KV 、10KV、15KV±30%
控制电源:AC220V+15%，
频率：50Hz±3%
适用电机:一般鼠笼型异步电动机 ，同步电机
起动频度：可频繁起动,建议每小时起动不超过10次
防护等级:IP20
冷却方式：自然冷却或强迫风冷
安装位置：户内
环境条件：海拨超过1000米，应相应降低容量使用
环境温度：-25~+45°C之间
相应湿度不超过95%(20°C±5°C)
无易燃、易爆、腐蚀性气体，无导电尘埃，室内安装，通风良好，振动小于0.5G
五、 MHSS系列高压晶闸管调压软起动柜使用环境条件
1.周围空气温度：40℃
2.相对湿度：≤90％
3.安装场所：无腐蚀性气体、无性尘埃：
4.通风要求：起动柜上方500mm内不得有任何物体，无地沟时应将柜体架空200mm。
六、 MHSS型高压软起动产品特点
1 多种起动方式
点动、限流起动、电压斜披起动、限流+电压斜披起动、限流+电压斜披起动+突跳起动，根据不同的负载可选择相应的起动参数，达到最佳的起动效果，使得电机起动更加准确、平滑。
2 起动控制
整机设有本地、远程（外部干接点）、DCS、通迅（485接口、Modbus）起停控制功能；
3 软起/直接起动
整机设计了“软起/直接起动”的转换功能，内置旁路接触器具有直接起动的容量，保证生产的连续性。
4 起动时间可预置
根据负载类型不同设定不同的起动时间；
5 晶闸管的保护
阻容网络吸收动静态均压技术，保证功率器件在高电压下串联的可靠安全运行。
6 初始电压可预置
根据负载类型不同设定不同的初始电压；
7 强大的抗干扰
采用信号多级处理及隔离技术，具有高抗干扰性的数字式触发器与光纤隔离技术、使得装置的高、低压做到可靠的隔离。
8 模块化设计
采用高压功率晶闸管，组件式结构、模块化设计，便于安装整机维护。
9 多样化进出线方式
根据用户现场要求可选择下进下出，上进下出，侧进下出，侧进测出的电缆安装方式。
10 通讯接口( 可选功能)
RS-485通讯接口，内嵌标准MODBUS协议，方便组态连接。可与上位机或集中控制中心进行通信。
11 模拟信号输出 ( 可选功能)
整机可提供标准4—20ma信号(压力、温度、流量等)的传输。

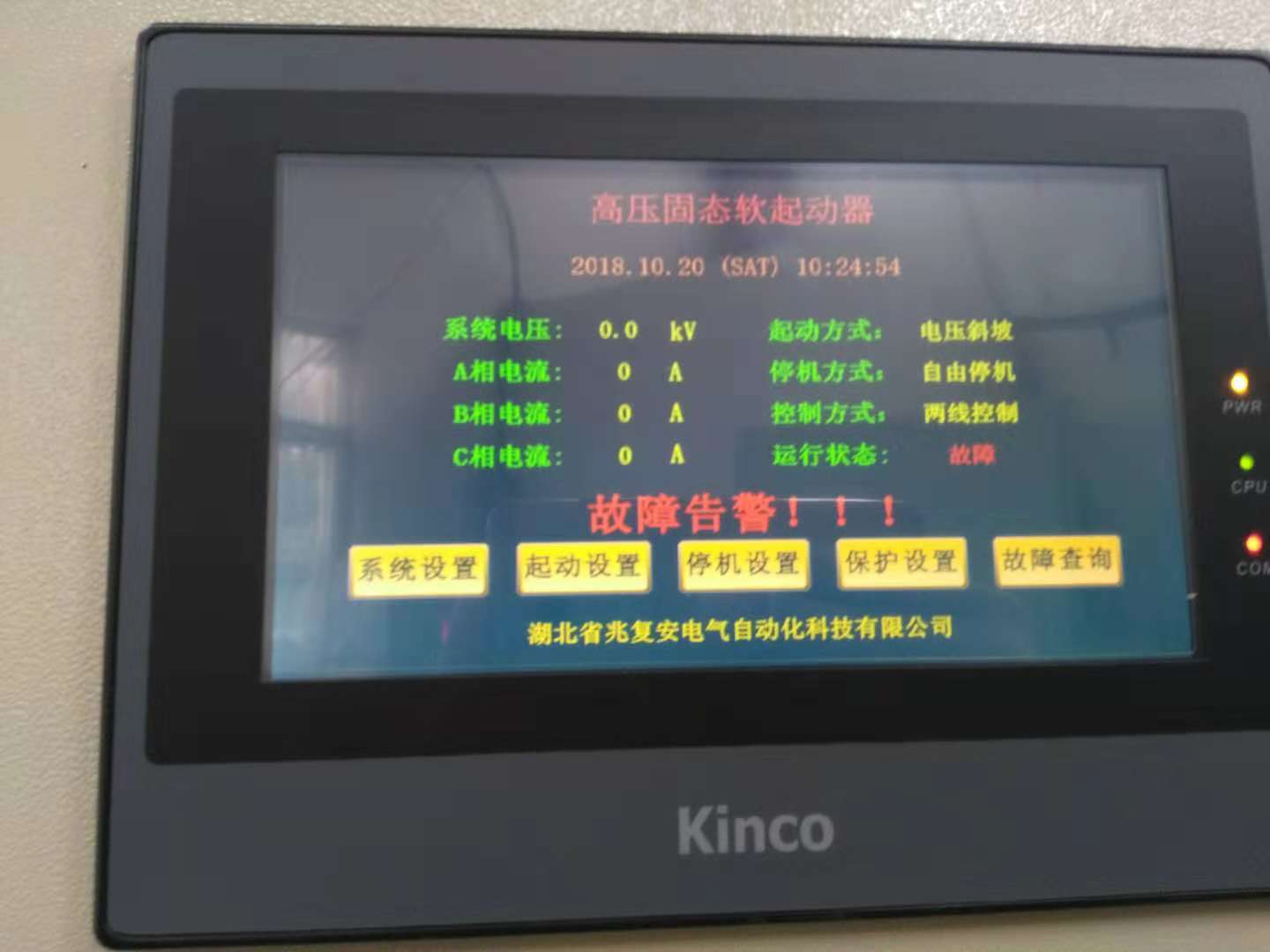

12 友好的人机界面
采用LCD液晶中文显示面板，使编程及参数调整更加方便。故障及实时监控更加直观，提高了工作效率。
13 故障记忆
记录15次故障，便于用户查找最近的故障原因。
14 旁路接触器功能
起动完毕，可接通旁路接触器；
15 一拖多扩展功能
一台高压软起动装置可扩展方案实现依次起动多台高压电机；
16 软停车功能
可以防止泵类负载的水锤效应。
七、 订货须知
订货时请提供下列资料：
1.高压供电电源状况
2. 电动机型号、额定电压、额定电流、额定功率、额定转速
3. 电动机拖动负载类型（风机、水泵等工况说明）
4. 设备进出线方式
5. 设备使用环境
6 .设备颜色要求，设备默认颜色电脑灰：RAL7032
7 若用户有其它要求请与我公司联系
