 GCS型交流低压组合式开关柜

产品名称: GCS型交流低压组合式开关柜

产品类型:开关成套类

浏览次数:750次

产品简介:GCS型交流低压组合式开关柜适用于交流50/60HZ、额定电压660V及以下、额定电流6300A及以下的电力系统中。

关于产品购买、技术维护等服务,欢迎致电!

电话:0710-2572368

传真:0710-2760018

QQ:2427967001

电话:18271228725@139.COM

产品介绍

一、 概述 GCS型交流低压组合式开关柜
       GCS型交流低压组合式开关柜是96年由原电力工业部、机械工业部及主要成套开关设备生产企业,联合设计并参照国外先进产品研制的,用于更新换代的新型组合式开关柜,符合国际标准,在全国范围内已得到充分肯定和推广选用。
  GCS型
交流低压组合式开关柜(简称:组合式开关柜)适用于交流50/60HZ、额定电压660V及以下、额定电流6300A及以下的电力系统中。装置适用于发电厂、变电所、石油化工部门、厂矿企业、高层建筑等低压配电系统。产品由动力、配电、电动机控制中心、电容补偿等不同功能,以满足电能转换、分配与控制的作用。在大单机容量的发电厂、大规模石化等行业的低压动力控制中心、电动机控制中心等电力使用场合,能满足计算机接口的特殊需要。

组合式开关柜型号含义

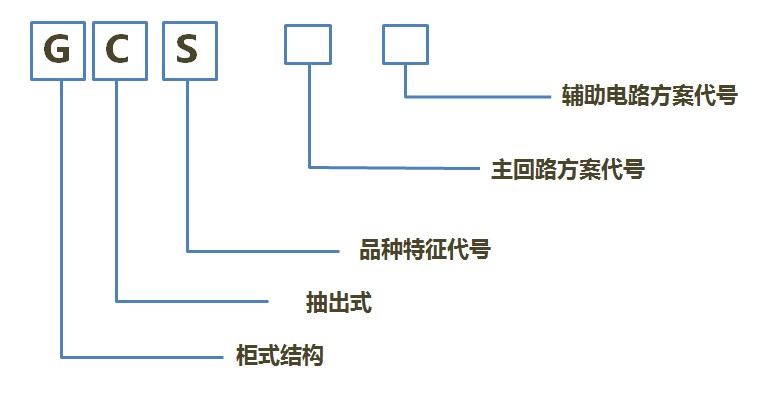

 GCS型交流低压组合式开关柜型号
组合式开关柜产品特点
1.产品具有分断、接通能力高、动力热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点。
  2.柜架由钢板成型经电镀和喷涂处理后,用螺钉组装而成,柜架分为功能单元室、母线室和电缆室,各式间均为隔离状态以确保运行安全。
  3.采用间隔式布置,每个电气单元均占一个独立单元,功能单元抽屉可达22个,隔室门上都设置机械式电气联锁开关,接通时隔离室不能打开,只有开关分断时,隔离室门才能打开,门上开关分合位置明显。
  4.抽屉具有工作位置(一、二次均接通),试验位置(一次断开二次接通),分离位置(一、二次均分开)和移出位置(抽屉移出柜体)共四个位置。能保证正常的工作和试验双可安全的检修,同规格的抽屉具有互换性,用户可方便迅速地更换抽屉。
  5.产品具有可靠的安全保护系统,每个电气单元都具有三重接地系统。
  6.产品具有独特的通风系统,散发运行时的热量及故障时的游离气压力,从而保障运行安全。
  7.产品具有有效密封措施,能防止粉尘及动物的进入,确保配电运行安全。
基本技术参数

主电路和额定电压(V)

 交流   400、660

辅助电路额定电压(V)

 交流  230、400  直流 110、220

额定频率(Hz)

  50(60)

额定绝缘电压(V)

  660(1000)

额定电流(A)

水平母线

 ≤4000

垂直母线(MCC)

  1000

母线额定短时耐受电流(kA/1s)

 50、80

母线额定峰值耐受电流(kA/0.1s)

 105、176

工频试验电压(V/1min)

主电路

 2500

辅助电路

 1760

母线

三相四线制

 A、B、C、PEN

三相五线制

 A、B、C、PEN

防护等级

 IP30、IP40


柜体、柜架规格

高×宽×深

高×宽×深

高×宽×深

高×宽×深

2200×1000×1000

2200×800×1000

2200×600×1000

2200×400×1000

2200×1000×800

2200×800×800

2200×600×800

2200×400×800

2200×1000×600

2200×800×600





注:可提供各种安装结构配套件。


六、使用条件GCS型交流低压组合式开关柜
1.周围空气温度不高于+40℃,不低于-5℃,24小时内平均温度不得高于+35℃,超过时,需要根据实际情况降容运行。
    2.户内使用,使用地点的海拔高度不得超过2000m
    3.周围空气相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度,如+20℃为90%,应考虑到由于温度的变化可能会偶然产生凝露的影响。
    4.安装时与垂直的倾斜度不超过50%,且整组柜列相对平整(符合GBJ232—82BI标准)。
    5.安装在无剧烈震动和冲击以及不足以使电器元件受到不应有的腐蚀的场所。
    6.用户有特殊要求时,可以于本公司协商解决。
.抽屉式开关柜电气性能
1、基本电气参数
额定绝缘电压交流660(1000)V
额定工作电压
    主电路交流400(660)V
    辅助回路交流400.230V
    50/60HZ
    直流:220.110V
额定频率
水平母线额定电流≤5000A
垂直线线额定电流1000A
额定峰值耐受电流(0.1S)105KA.176KA
额定短时耐受电流(IS)50KA.80KA
2、主电路方案
    共32组118个规格,不包括派生的方案和规格。
    方案最大工作电流为4000A,适合2500KVA及以下的配变压器选用。
    为适应供.用电提高功率因数的需要,而设计的电容器补偿柜,考虑综合投资的需要设计了电抗器柜。
3、辅助电路方案
    辅助电路共有方案120个,交流操作部分63个,直流操作部分为57个。
    交流操作部分的辅助电路方案,主要用于厂矿企业及高层建筑的变电所的低压系统,有6种适用于双电源进线操作控制的组合方案,并设有操作电气连锁的备用自投,自复等控制电路,工程设计中可以直接采用。
4、母线
水平母线
  水平母线置于柜后上部的母线室内,3150A及尚未双从布置,2500A及以下为单层布置,每相由4天或2条母线组成,下部有进出线通道,大大提高了母线的短路强度,其组合见表下表。

额定电流(A)

630 125

1600

2000

2500

3150

4000

铜排规范

2(50×5)

2(60×6)

2(80×10)

2(80×10)

2×2(60×6)

2×2×(60×10)


母线夹采用CMJ型高强度,阴燃型塑母线夹,用不秀钢螺栓固定。
垂直母线
    抽屉柜的垂直母线采用“L”行(50×5)+(30×5)硬铜搪锡母线,额定电流1000A,为专用件联接主母线。
中性接地母线
    硬铜排贯通水平性接地线(PEN)或接地+中性线(PE+N)规格如表下表。

相导线截面积(mm)2

500-720

1200

1200

选用pe(n)线截面积(mm)2

40×5

60×6

60×6


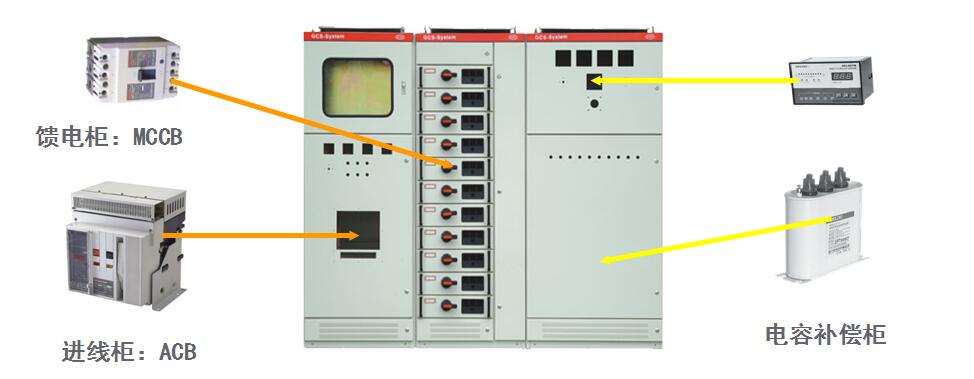

5、电器元件选择GCS型交流低压组合式开关柜
装置主要选用技术性能指标先进,采用引进技术国内已能批量生产的电器元件,亦允许选用国内外性能更优的同类产品。

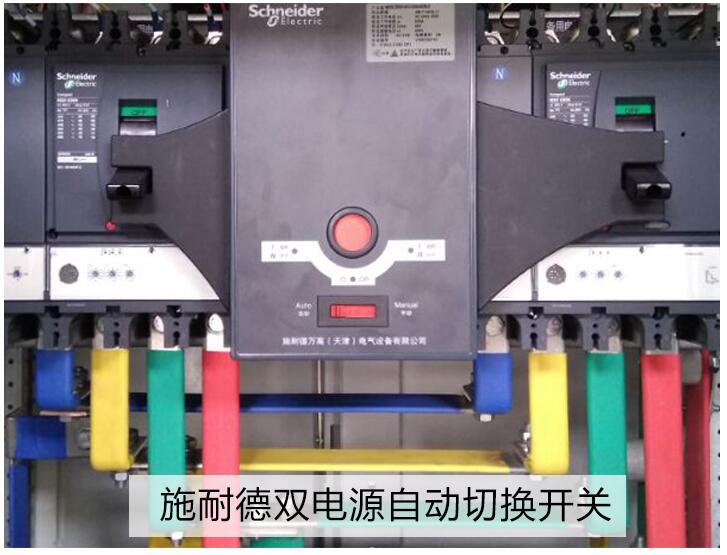

    主断路器:630A及以上主选CDW1与CDW7系列(ACB),其它产品有MT系列、E系列;630A及以下产品主选有CDM1与CDM7系列(MCCB),其它产品有CM1系列与S系列等。
    接触器:主选CDC17系列及CJ40系列,其它产品有LC1系列、3TB系列与B系列(CDC1)等
电流互感器:SDH系列及SDL系列
    熔断器:Q系列及NTOO系列。
.低压开关柜结构特点
    主构架采用8MF型钢,具有拼装和部分焊接两种结构型式,主构架上均有安装模数孔,孔直径E=20mm。
    各功能室严格分开,隔室主要分功能单元室,母线室,电缆室,功能作用相对独立。
    一个抽屉为一个独立功能单元,一个单元抽屉的尺寸为:169(高)*560(宽)*407(深),二分之一单元抽屉的宽为280,MCF柜内可以配置11个一单元的抽屉或22个二分之一单元的抽屉,抽屉可以方便的实现互换。
    抽屉进出线回路的额定电流在400A及以下,根据回路电流大小,采用不同片数的同一规范插件<200A。
    抽屉面板有合,断,试验,抽出等位置的明显标志,抽屉设有机械联锁装置。
    馈线柜和电动机控制柜,设有专用的电缆隔室,具有二个宽度尺寸(240mm和440mm)可供选用,根据用户安装维修的方便性,由用户选择。GCS型交流低压组合式开关柜
    功能单元辅助接点,一单元及以上的为32对,1/2单元的为20对,能满足用户自动化与计算机接口的需求。
.产品安装后投运前应做的检查与试验事项
检查柜面漆或他覆盖材料(如喷塑)有否损坏,柜内有否干燥清洁。
电器元件的操作机构是否灵活,是否有卡涩或操作力过大现象。
主要电器的主辅触头的通、断是否可靠,准确。
抽屉或抽出式机构抽拉时,是否灵活轻便,无卡阻和碰撞现象。
抽屉或抽出式结构的动.静触头的中心线是否一致,触头接触是否紧密,主辅触头的插入深度应符合要求,机械连锁或电气连锁装置动作是否正确,闭锁和解除是否可靠。
相同尺寸的抽屉,应保证其互换性,并无卡阻和碰撞现象。
抽屉与柜体间的的接触的触头应接触紧密,当抽屉推入时,抽屉的接地触头应在主触头接能前优先接触,拉出时程序相反。
各种仪表的刻度整定,互感器的变比及极性应正确无误。
熔断器的熔芯规格应符合工程设计的要求。
继电器保护的定值及整定应正确,动作可靠。
用1000兆欧表测量绝缘阻值不得低于1M欧姆
线与线的连接应可靠,绝缘支撑件,安装件及其他附件安装应牢固。

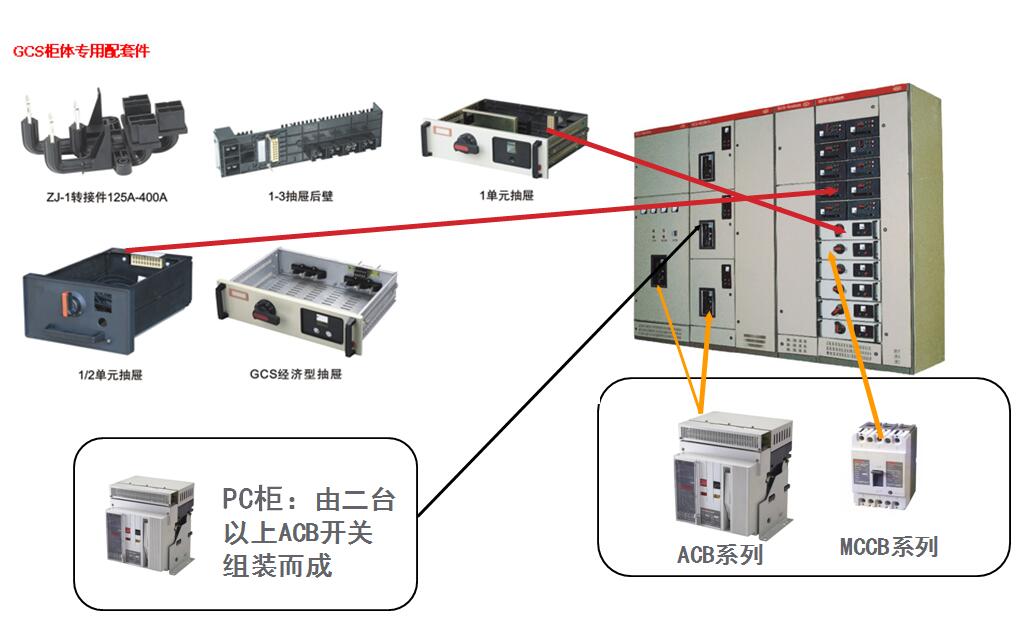

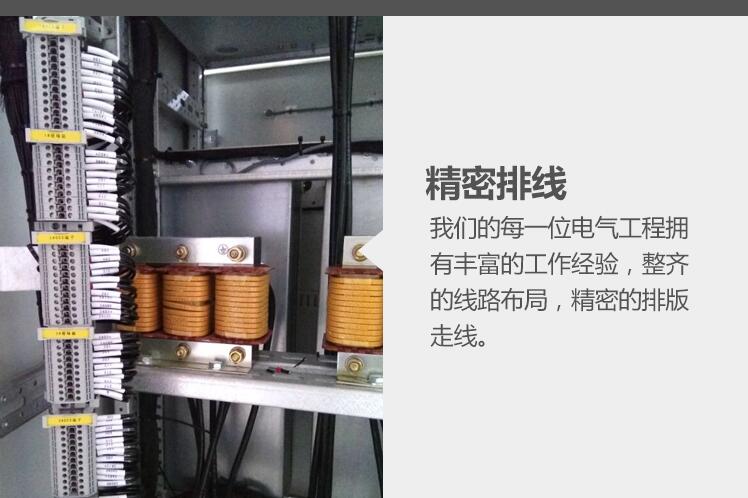

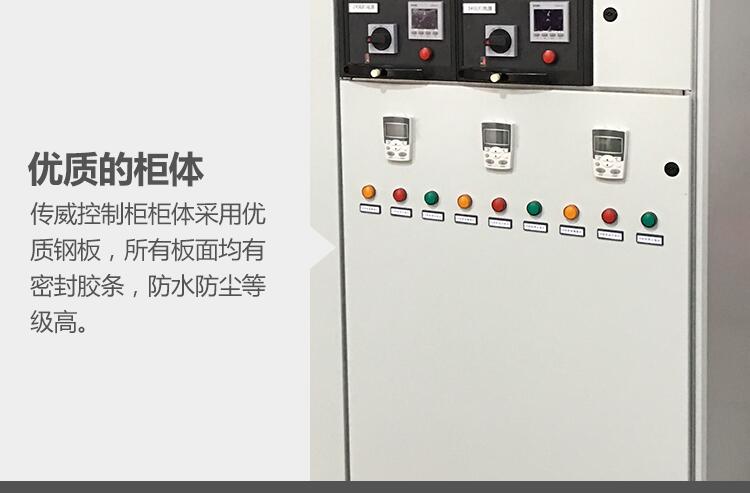

GCS型交流低压组合式开关柜图片

GCS型交流低压组合式开关柜图片
GCS型组合开关柜电容补偿配置表

常用低压开关设备补偿容量

电容器选择及数量

接触器选择与数量

调节控制器选择  (回路)

120KVar

BSMJ0.4 - 15 ×8

CDC9 - 32 - 11×8

CDJKLD - 8

180KVar

BSMJ0.4 - 30 ×6

CDC9 - 63 - 11×6

CDJKLD - 6

240KVar

BSMJ0.4 - 30 ×8

CDC9 - 63 - 11×8

CDJKLD - 8

300KVar

BSMJ0.4 - 30 ×10

CDC9 - 63 - 11×10

CDJKLD - 10

360KVar

BSMJ0.4 - 30 ×12

CDC9 - 63 - 11×12

CDJKLD - 12




、组合式开关柜订货需知 GCS型交流低压组合式开关柜
  订货合同包含以下内容:
  1 产品的全型号包括主电路方案号和辅助电路方案号;
  2 主电路系统组合顺序图;
  3 辅助电路电气原理图;
  4 柜内元器件清单;
  5电路中电压、电流、时间等整定参数。
6 与产品正常使用不符的其他特殊要求。
