产品介绍

一、概述
XL-21型低压动力配电柜（简称：动力柜）是根据广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高、动热稳定性好，电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级高等特点。
XL-21型低压动力配电柜主要用于电压660V以下，容量在0.52-75kW电机的电控装置及照明等，对于其他符合本动力柜负载性能的场合也允许适用。广泛应用于发电厂、变电站、石油、化工、冶金、机械等厂矿企业和现代建筑的低压配电系统，作为动力、配电、电动机、控制中心等电能转换、分配与控制。具有数十种一次线路方案号或派生方案号供选择使用，适用范围广。

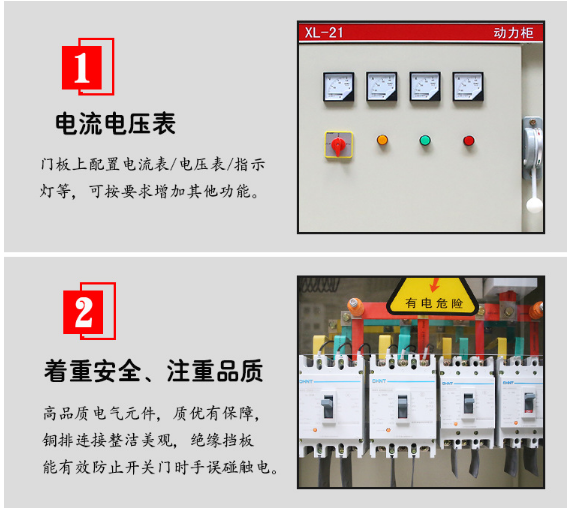

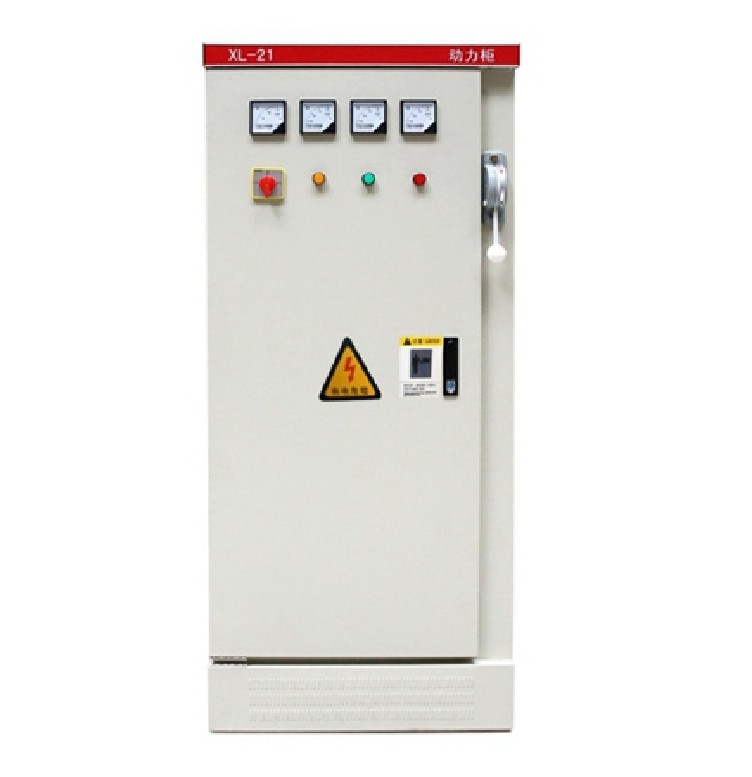

XL-21型低压动力配电柜一般为户内封闭式配电柜，柜体用冷轧钢板弯制焊接而成，正面为单扇左开门，门上装有电压表、电流表等测量仪表和操作电器、信号电器等，靠墙安装，屏前检修。箱体具有良好的防尘特性，是一种结构简单、运行可靠、成本较低的动力配电装置。也可根据客户要求，我们兆复安电气可设计生产户外防护等级较高，防腐性能好的不锈钢户外动力柜。
XL-21型低压动力配电柜符合国际电工委员会IEC439-1《低压开关设备和控制设备装置》，国标GB7251-1997《低压开关设备和控制设备装置》。

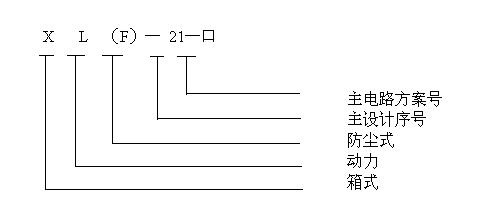

二、动力柜型号说明

三、使用环境
1．周围空气温度不高于+40℃，不低于-5℃。24h内平均温度不得高于+35℃。
2．户内安装使用，使用地点的海拔高度不得超过2000m。
3．周围空气相对湿度在最高温度为+40℃时不超过50％，在较低温度时允许有较大的相对湿度(例女口+20~C时为90％)应考虑到由于温度的变化可能会偶然产生凝露的影响。
4．设备安装时与垂直面的倾斜度不超过5度。
5．设备应安装在无剧烈震动和撞击的地方，及不足使电器元件受到腐蚀的场所。
6．用户有特殊要求时可与制造厂协商解决。
四、技术特点
1.电气性能完全符合GB7251.1 和IEC 60439-1 的相关规定。
2.馈出开关采用体积小、高分断、飞弧短(或无飞狐)的新型塑壳断路器和复式脱扣器，具备过载、短路保护功能并可按用户要求加装漏电保护功能。
3.电动机回路具备过载、短路、欠压、缺相保护功能。
4.辅助回路具有就地、远方控制功能和就地、远方自动切换功能。
5.门与壳体均焊有接地螺钉，确保壳体与地连接可靠。
五、技术参数

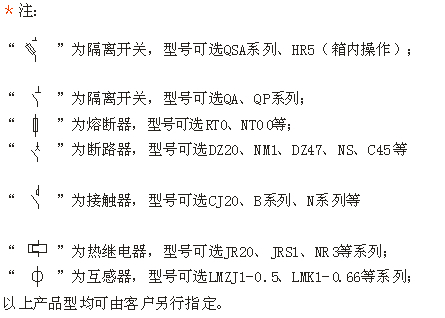

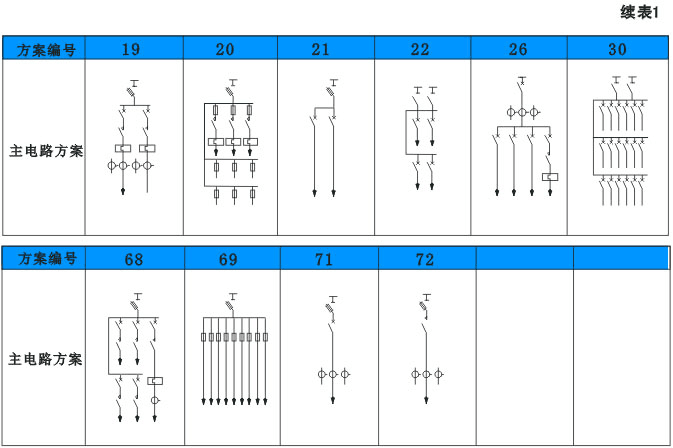

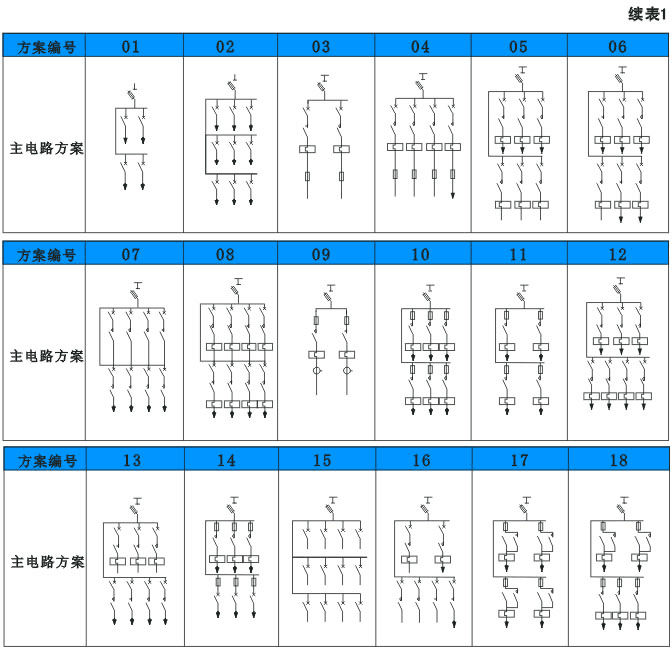

六、一次方案回路图



七、结构功能

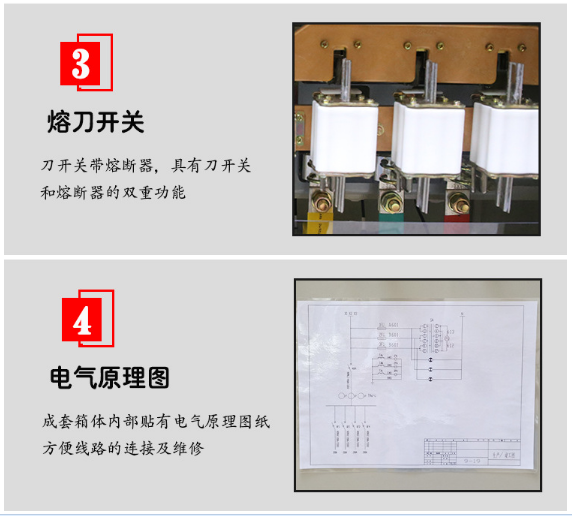

1.XL型动力柜柜体结构用钢板弯制焊接而成，其正面为单扇左开门，门上装有电压表、电流表等测量仪表和操作元件、信号元件。一般情况下，刀开关操作手柄安装在箱前右侧上部，配电柜靠墙安装，进出线电缆由底部引入。用户有特殊要求，亦可在箱顶盖板上开进线敲落孔或加装母线室。本配电柜可单独成柜，或组合成柜。
2.主要功能分类：进线、馈电、电动机控制。
主要组成部分：柜体、柜门（可装仪表）、后封板、眉头、上进出线孔封板、母排、电器元件、母线夹板、绝缘支撑件、绝缘子、辅材等。
操作方式：正面操作。
3.安装方式：固定垂直安装。
4.进出线方式：电缆上、下进出线。
八、订货须知提供完整的设计资料
1.《一次系统图》或《主接线图》；
2.《设备配置图》或《设备订货图》（依具体情况）；
3.《二次原理图》（或制造厂提供，由业主确认）；
4.《柜体布置图》或《平面布置图》
5.提供完善精确的技术资料及协议，若无，制造厂则按相关标准或由制造厂提供；
6.设备使用在特别环境条件或有特殊要求，应在订货时提出；
7.说明设备外壳的颜色，若无要求，制造厂则按国标RAL7035（喷塑）制作；
8.说明设备包装及运输要求，若无，制造厂则按相关标准；9.提供清楚准确的设备交货地点及收货联系人，货到指定地点后，应及时验货并签收。
