HXGN-12型高压固定式交流金属封闭环网配电柜

产品名称:HXGN-12型高压固定式交流金属封闭环网配电柜

产品类型:开关成套类

浏览次数:676次

产品简介:HXGN-12型高压固定式交流金属封闭环网配电柜(简称环网柜)适用于额定电压12kV及其以下,额定频率为 50HZ 的交流配电系统。

关于产品购买、技术维护等服务,欢迎致电!

电话:0710-2572368

传真:0710-2760018

QQ:2427967001

电话:18271228725@139.COM

产品介绍

一、概述

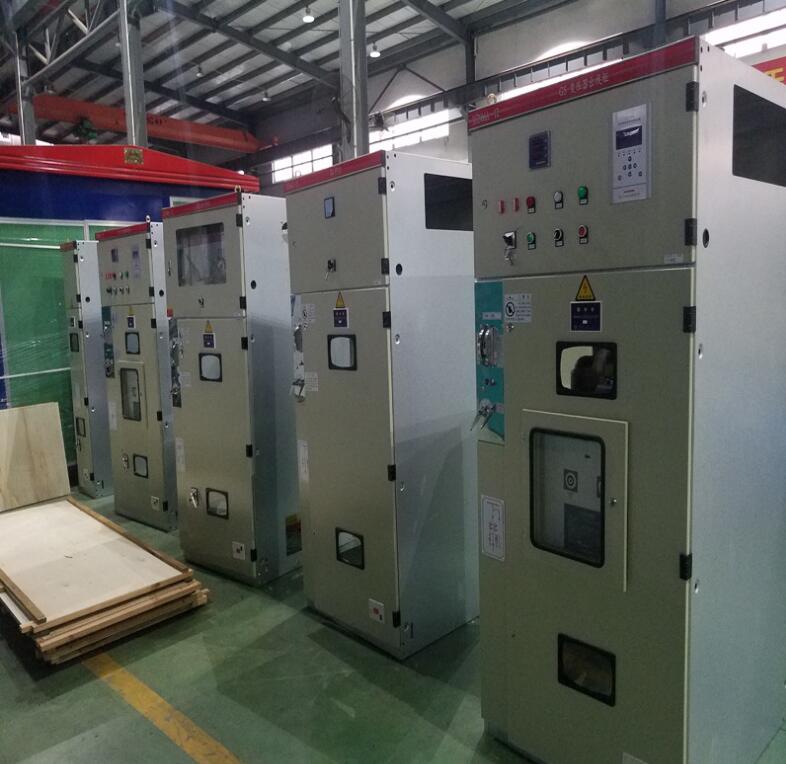

HXGN-12型高压固定式交流金属封闭环网配电柜

      HXGN-12型高压固定式交流金属封闭环网配电柜(简称环网柜)适用于额定电压12kV及其以下,额定频率为 50HZ 的交流配电系统,采用负荷开关或负荷开关-熔断器组合电器,也可以采用隔离开关配真空断路器为主要元件,可构成环网供电单元终端供电,还可以按变配电站主接线要求进行任意配合。
      HXGN-12型环网柜性能符合IEC62271-200 《高压开关设备和控制设备.第 200 部分:额定电压为 1kV 以上和 52kV 以下(包括 52kV)的金属封闭式交流开关设备和控制设备》和GB3906《3.6kV~40.5kV 交流金属封闭开关设备及控制设备》及 GB3804《3.6 kV~40.5kV高压交流负荷开关》等标准的要求,并满足二部可靠防误操作功能的要求,防护等级达到IP2X。本产品具有体积小、重量轻、操作简便、使用安全、维护方便等特点,是城市电网建设需要的理想高压电器产品。

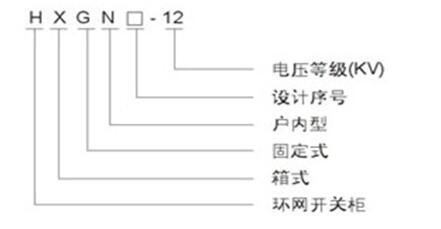

二、型号含义
环网柜型号说明
三、使用环境条件
1、环境温度上限+40℃,下限-25℃
2、海拔高度不起过1000m
3、空气湿度条件:日平均相对温度≤95%,日平均水蒸气压力不超过2.2Kpa;月平均相对温度≤90%,月平均水蒸气压力不超过1.8Kpa;
4、周围空气不受腐蚀或可燃气体、水蒸气等明显污染;
5、无经常性的剧烈振动;
四、主要技术参数


序号

名称

单位

参数值

1

额定电压

kV

3,6,10

2

额定频率

HZ

50

3

主母线额定电流

A

125,630,1250

4

额定短时耐受电流

KA

20,25,31.5

5

额定短时耐受电流持续时间

S

4

6

额定短路关合电流

KA

50

7

额定峰值耐受电流

KA

50

8

额定有功负荷开断电流

A

630,1250

9

额定闭环开断电流

A

630,1250

10

熔断器额定电流

A

20~125

11

额定转移电流

A

3150

12

额定空载变压器开断电流



1250KV变压器的空载电流

13

Lmin短时工频耐压

KV

42(隔离断口48)

14

额定雷电冲击耐压

KV

75(隔离断口85)

15

开关操作力矩

N.m

<80

16

机械寿命

真空负荷开关

10000

隔离刀、接地刀

2000

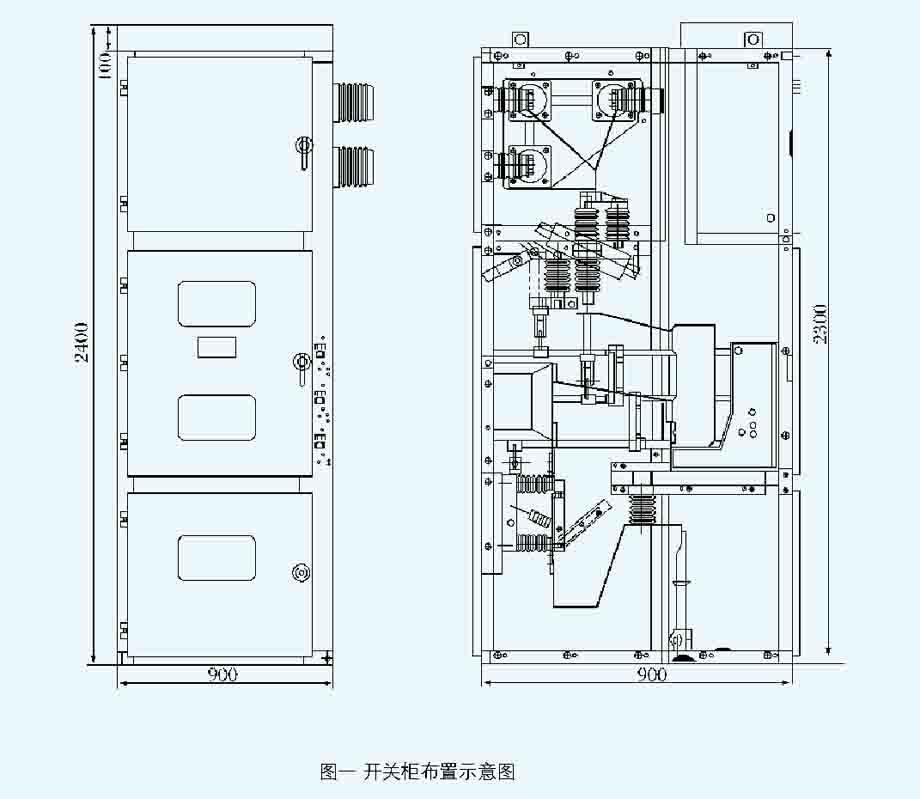

五、结构特征及操作要求HXGN-12型高压固定式交流金属封闭环网配电柜

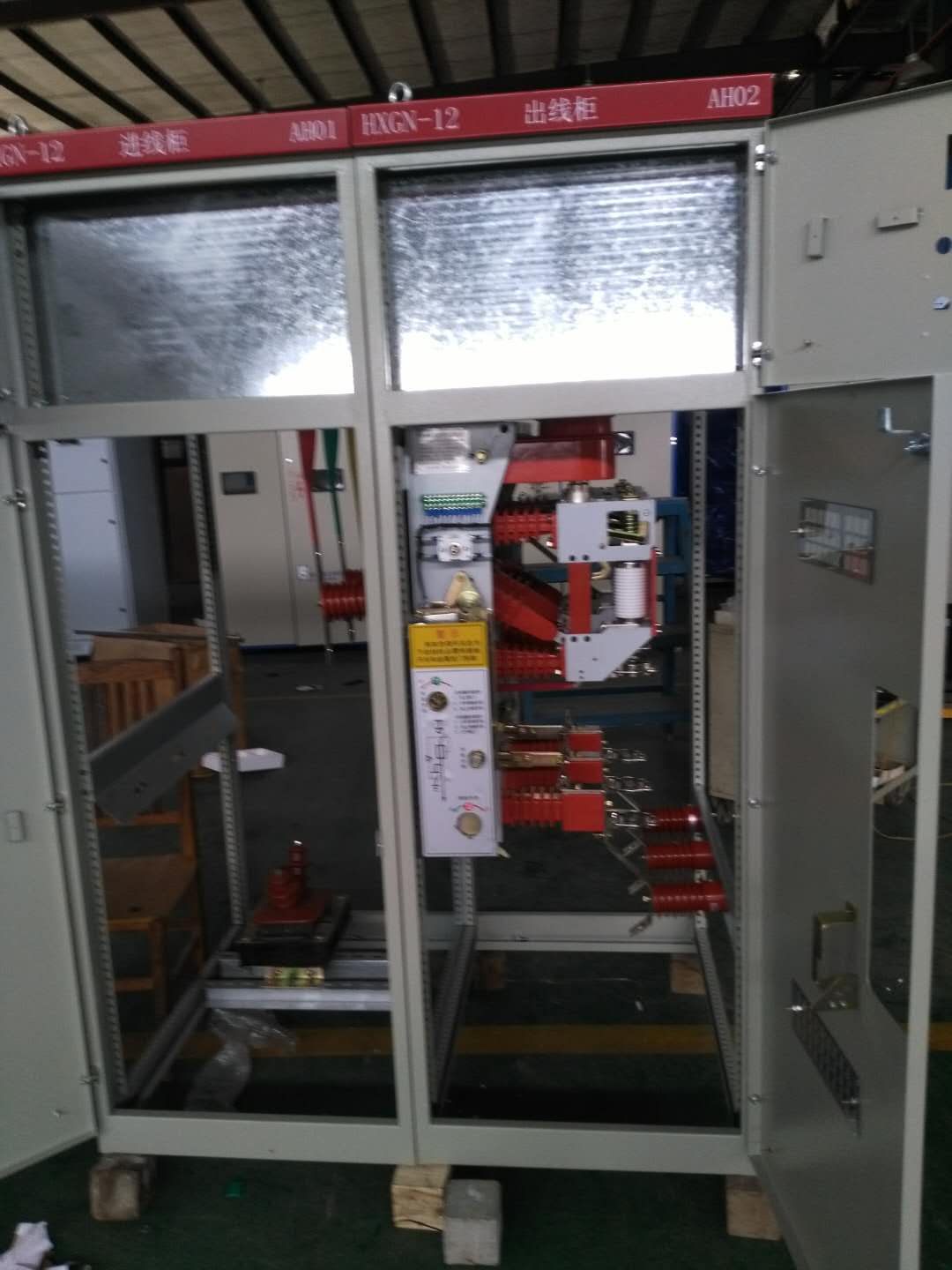

1环网柜的柜体结构采用8MF型材组装,全构架安装模数孔E=20mm;也可用敷铝锌钢板弯制成零(部)件,再以螺栓连接而成;其防护等级符合 IP2X 的规定。
柜体上部为母线室,仪表室位于母线室前部,用钢板分隔。柜体中部为电缆室,主母线室与电缆 室之间设有隔板,对于电缆进出线柜,其柜底有可拆装的活动盖板,对于架空进出线柜,根据用户要求,其柜顶可加母线通道或遮栏架。
2 机械联锁达到的要求、动作原理和操作规程
2.1 为了防止误操作,达到安全标准,本产品采用了相应的机械联锁和电气联锁,具备完善的 “五防”联锁功能。
2 机械联锁所涉及到的部件及其在设备上的安装位置环网柜的机械联锁主要集成在负荷开关(组合电器、真空断路器)上,通对负荷开关(组合电器、真空断路器)的加深了解,从而亦可知其五防联锁的情况。门锁刚好能挂钩住负荷开关控制面板左侧的一个长条形缺口处,关门后,当接地开关分闸时,挂接的位置会作出相应的改变,刚好压紧门锁以阻止其动作,以达到接地开关分闸后不能打开柜门的联锁保护状态。当设备作为联络柜或 PT柜等不配置负荷开关时,门锁一般采用电磁锁,电磁锁有检测设备母线是否带电的功能,当柜体主母线带电时,电磁锁将不能进行任何操作,并且在强行操作时会发出鸣响警报,只有当主母线不带电时,才能进行操作,打开柜门。
2.3 环网柜具备以下联锁
a接地开关合闸后,负荷开关不能动作;
b负荷开关合闸后,接地开关不能动作;
c 只有当负荷开关分闸,接地开关合闸时,才允许打开环网柜前中门,其它情况下前下门均处于联锁状态;
d 前中门打开后,接地开关和负荷开关均不能操作;
e 当成套设备的门锁是使用电磁锁时,一般作为联络柜或架空进出线柜用,当只有验明柜内母线不带电时,方可对电磁锁操作开锁,其它情况下均实行强制闭锁状态。
HXGN-12型高压固定式交流金属封闭环网配电柜
3 停、送电操作及原理HXGN-12型高压固定式交流金属封闭环网配电柜

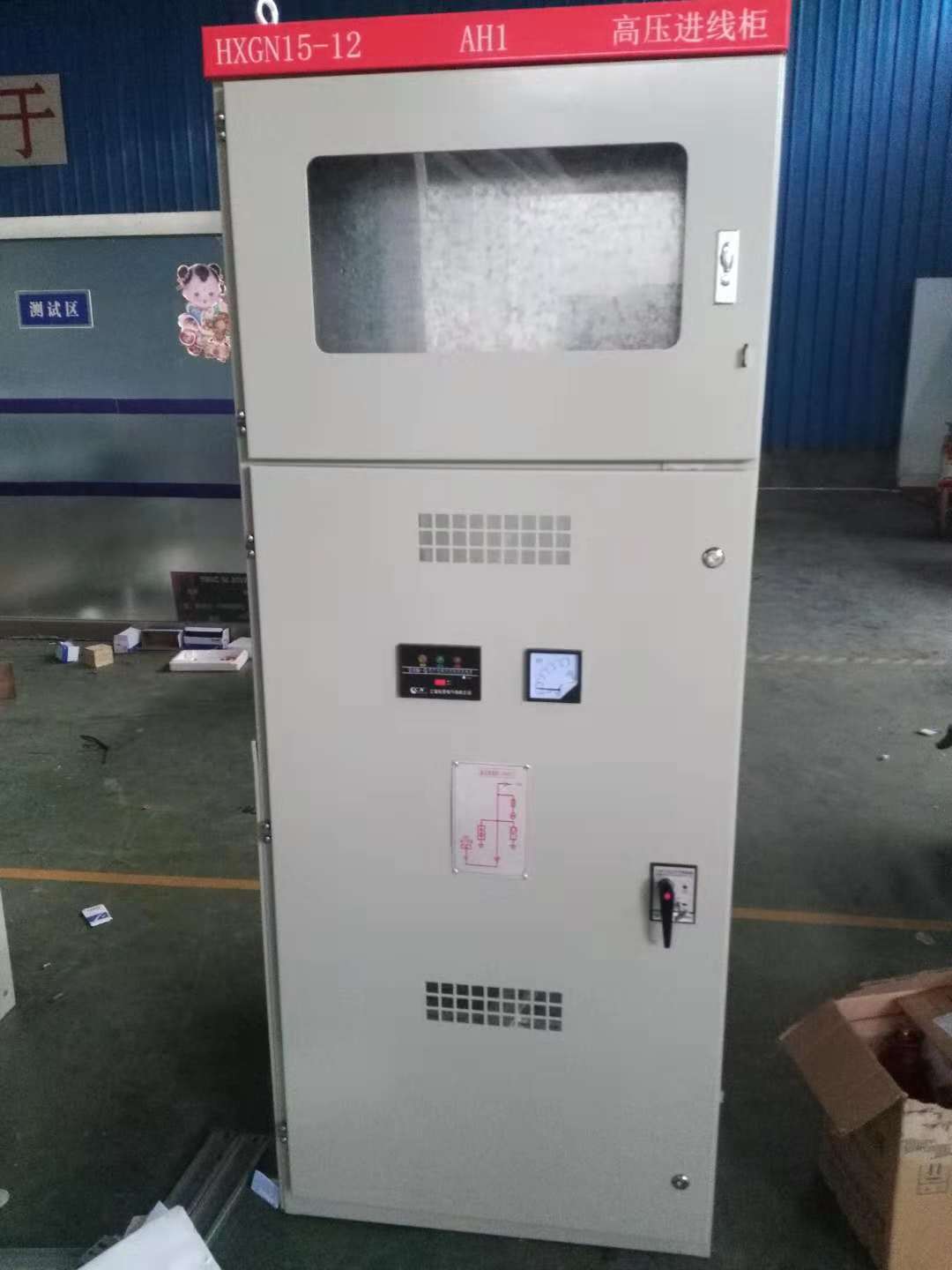

用专用操作手柄在环网柜正面操作,环网柜正面中间封板处有上下二操作孔,上部为负荷开关操作孔,下部为接地开关操作孔,操作时,当手柄向顺时针方向旋转为开关合闸方向,当手柄向逆时针方向转动为开关分闸方向。当选用带撞针的熔断器方案时,开关所配的机构具备分闸脱扣功能。此时,当负荷开关在合闸过程中,其分闸弹簧已处于储能状态,当外力(如熔断器撞针等) 撞击脱扣机构时,带动操作机构而使开关分闸。
3.1 环网柜停、送电操作程序:
送电操作程序:
A送电前检查:
a  检查柜内螺丝及主回路连接螺丝是否紧固;
b  检查柜内主回路是否挂有接地线;
c  检查柜内是否有螺丝刀、扳手、套筒等工具;
d  检查柜内是否有掉落的螺丝、螺母、铁削、金属线等杂物;
e  检查柜内是否清洁和明显的粉尘;
f   检查环网柜的所有元件的电气性能、绝缘水平、接线正确性及防误操作的可靠性;
g  检查面板指示仪表的工作情况是否正确。
B、 关柜门:
a 关前中门:一只手把门往前推紧,另一只手握紧门把向顺时针方向扭。关仪表门:把门往前推紧,再把门锁向前按下,用钥匙锁住其门手把的操作,即可关上门。
b关好前门后,要检查前门是否完全正确锁紧,门是否突出或错位。
C、 分接地开关:
a将操作手柄对准卡位插入操作面板右下方操作孔,用力往里按下,并向顺时针方向转动手柄, 接地开关分闸,负荷开关操作机械同时锁定前门。
b操作接地开关时如有卡滞现象,则应对接地传动装置采取润滑措施,必要时需要进行调整。
D、 合负荷开关:
a将操作手柄对准卡位插入操作面板右上方操作孔,用力往里按下,并向顺时针方向转动手柄,负荷开关合闸。.
b关合负荷开关需要很大的力,应充份利用杠杆原理,调整操作手柄的长度进行合闸操作,如若负荷开关仍不能正常操作,则应确认接地开关处于分闸状态,联锁机构是否到位等。
E、送电完毕:
a 送电完毕,此时设备处于运行状态,如果需要停电则要严格按照停电操作规则进行操作。
b正常运行时,负荷开关应在合闸位置,接地开关处于分闸位置、 前中门板处于闭合状态。HXGN-12型高压固定式交流金属封闭环网配电柜
停电操作程序:
A、分负荷开关:
a 将操作手柄对准卡位插入操作面板右上方操作孔,用力往里按下,并向逆时针方向转动手柄, 负荷开关分闸。
b负荷开关合闸时,也正处于分闸储能状态,对操作手柄只需用很 少力转动便能使其分闸,但操作手柄仍须转到有效分闸位置。
B、合接地开关:
a  将操作手柄对准卡位插入操作面板右下方操作孔,用力往里按下,并向逆时针方向转动手柄, 接地开关合闸,同时解锁前中门.
b  如果负荷开关未分闸,则接地开关不能合闸,前中门也打不开、负荷开关与接地开关的操作顺序不能调反。
c  在合接地开关前必须对出线侧是否带电进行判断,保证出线侧不带电的情况下合接地刀。
C、开柜门:
a  开前中门:握紧门手把向逆时针方向转动,打开前中门。.
b   开仪表门:用钥匙解开其门把锁操作的限制,按一下左边门把的按钮,握紧弹出的手把向顺 时针方向小角度转动,打开仪表门。 .
D、停电完毕:
停电后,人员不能立刻用手直接接触柜内导体,必须先用接地导体泻走导体上的残留电,并用验电笔检验确保无电后,才能进行下一步操作。
E、检修:
a停电完毕后,可对仪表室、电缆室等电器元器件等进行检修。
B 正常的停电操作后,主母线室仍会带电,需要断开主母线两侧的进线开关,确认无带电的状态下,方可进入主母线室检修。
电磁锁操作程序:
a   正常开门步骤:在确认电磁锁带低压电后手握手把,一边用大拇指住红色按钮,一边将手把向顺时针转动大约 15°,即可开门。
b   紧急开门步骤:当遇到急需开锁而电磁锁的电动解锁又不能正常工作的情况时,则选用紧急开锁方案,方法是将钥匙插入锁孔往逆时针方向扭动,解放电磁锁的操作限制,然后手握手把将手把向顺时针转动大约 15°,即可开门。
c  关门步骤:将门推紧关闭,握紧手把尝试扭动和拉门等操作,检验柜门是否完好关闭,电磁锁是否完好闭锁;如果是用紧急开锁方案开锁的,推紧后还须将钥匙插入锁孔往顺时针方向 扭动,锁定其机械联锁。
无论柜内母线是否通有高压电,电磁锁是否通有低压电,只要配备电磁锁钥匙,就能开启柜门,因此,电磁锁钥匙必须由专人保管,必须谨慎对其实行紧急开锁操作。
一般情况下,无论电柜是否通电,电磁锁都处于闭锁状态,当需要检修,并且确认电柜无带电时,才能打开电磁锁,打开柜门后仍须用验电棒检测主母线是否带电,经检验确认安全后,才能进行维护操作。
HXGN-12型高压固定式交流金属封闭环网配电柜
4. 使用联锁的注意事项
4.1  环网柜的联锁功能是以机械联锁为主,辅之以电气联锁实现其功能的,但是操作人员不应因此而忽视操作规程的要求,只有规程制度与技术手段相结合才能有效发挥联锁装置的保障作用, 防止误操作事故的发生。
4.2   环网柜的联锁功能的投入与解除,大部分是在正常操作过程中同时实现的,不需要增加额外的 操作步骤。如发现操作受阻(如操作阻力增大)应首先检查是否有误操作的可能,而不应强行操 作以至损坏设备,甚至导致误操作事故的发生。
六、订货须知
    订货时用户须提供下列资料:

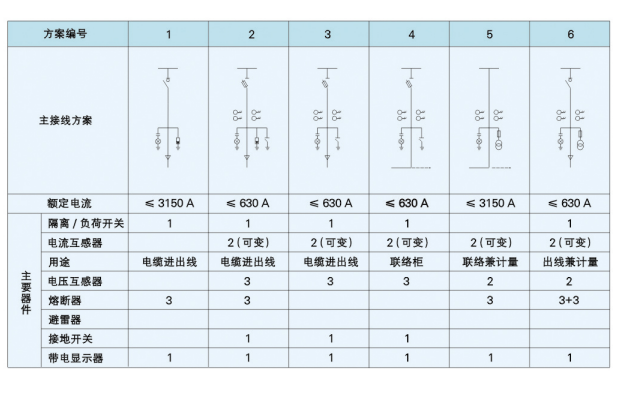

    1.主接线方案图编号、用途和单线系统图、额定电压、额定电流、额定短路开断电流、配电室平面布置及开关柜的排列配置图等;
    2.环网柜控制、测量及保护功能的要求以及其它闭锁和自动装置的要求及原理图;
    3.环网柜内主要电气元件的型号,规格及数量;
    4.如环网柜之间或进线柜需要的母线桥连接,应提供母线桥断的额定载流量,母线桥的跨度,距地高度等具体要求数据;
    5.环网柜使用的在特殊环境条件时,应在订货时详细说明;
    6.其他特殊要求。
