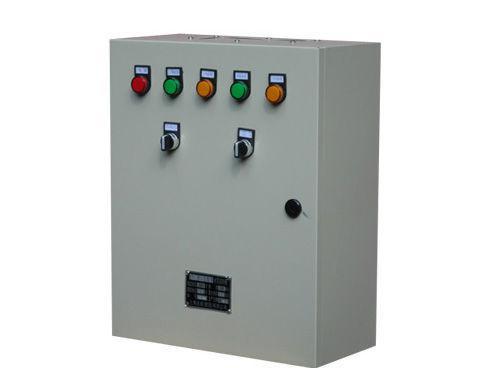

JXF型低压交流配电箱(基业箱)

产品名称:JXF型低压交流配电箱(基业箱)

产品类型:开关成套类

浏览次数:1950次

产品简介: JXF型低压交流配电箱又称基业箱,采用国内自行设计的新型组件,外壳用钢板弯制而成,表面经过环氧树脂静电喷涂处,美观耐用,具有结构紧凑,检修方便。

关于产品购买、技术维护等服务,欢迎致电!

电话:0710-2572368

传真:0710-2760018

QQ:2427967001

电话:18271228725@139.COM

产品介绍

一、概述JXF系列配电箱(基业箱)

       JXF型低压交流配电箱又称基业箱,采用国内自行设计的新型组件,外壳用钢板弯制而成,表面经过环氧树脂静电喷涂处,美观耐用,具有结构紧凑,检修方便,线路线路方案可以灵活组合, 可在箱体上装有密封橡胶条,防止灰尘、雨水渗入,箱体上下两侧备有活动的敲落孔,并已加盖密封,箱体内配有安装底板,可安装电器设备,门开启大于90度转动灵活,箱体材质可选不锈钢。
       JXF型配电箱适用于单相或三相交流低压配电系统中,额定电压为交流 220/ 380/660V、额定电流为630A 及以下、额定频率 50Hz,作为接受和分配电能使用,配电箱除了可装空气断路器、漏电保护器和熔断器作为电气保护外,还可装有接触器和热继电器,箱前门可装操作按钮和指示灯,作为电动机控制保护功能的控制箱;还可以配双电源切换开关作为切换电源之用,配电箱前面有门,门打开后,配电箱内全部设备敞露,便于检修维护。产品具有防漏电、防浪涌、过载、欠压、短路保护等功能。可应用于大户型住宅、别墅、写字楼等民用建筑,商场、酒店等商用设施以及工矿企业、体育场馆、医院、学校、机场、 地铁等公共场所。

二、型号含义

 JXF系列水阻柜机旁控制箱规格注释
三、使用环境条件

1、环境温度:-15℃~+45℃,24h内平均温度不超过+35℃
2、大气条件:空气清洁,最高温度为+45℃时相对湿度不得超过50%。在较低温度时,允许有较大的相对湿度。例如+20℃时相对湿度为90%。但因考虑到由于温度的变化,有可能会偶然地产生适度的凝露。
3、污染等级:3
4、海拔高度:安装场地的海拔不得超过2000m。
5、应安装在无剧烈震动和冲击及其不足以腐蚀电器元件的场所。
6、安装位置应水平,倾斜度不超过5º。
如果配电箱在异于上述规定的正常使用条件下使用,用户应在订货时提出并与公司协商一致。
四、技术参数
1、 额定工作电压: 220/380V
JXF系列配电箱2、 额定绝缘电压: 660V
3、 额定电流:630A及以下。
4、 额定频率:50Hz或60Hz
5、 外壳防护等级:IP30~IP65。
五、产品特点
1、箱体采用优质冷轧钢板通过焊接成型、强度好,箱体不变形、不开裂;
2、金属表面磷化处理后采用静电粉末喷涂进行防护,且喷涂无眩目反光的覆盖层,抗腐蚀能力强;
3、元件安装组装后全部为绝缘导线或母排配线,元件通过滑动板导轨与安装板连接、部分产品可带电更换开关;
4、配套新型PE、N专用端子,接线简单、安全可靠。
5、箱面框采用防护性能较好的二层门形式、为一体式抽出结构。箱面可采用斜边面框与公司产品保持风格一致,并可实现外观套色需要。
6、元件安装组与箱面框整体装配,通过抽出式结构实现深度调节功能。
7、箱体可根据用户要求设计进出线敲落孔。

8、箱体可以采用不休钢制作,加防雨顶棚,做双层门,可以大大提高箱体防护等级,具备三防功能:防水、防尘、防腐。
六、安装、维修和使用。
产品到达收货地点后,首先应当检查包装是否完整无损。
 1、产品安装:产品的安装应按照配电箱现场安装通用要求进行。
 2、产品在安装完毕后,投入运行前需进行如下项目的检查与试验:
2.1检查箱体面漆有无脱落,箱内是否干燥、清洁;
2.2电器元件的操作机构是否灵活,不应有卡滞和操作力过大现象;
2.3元件通断是否可靠、准确,辅助接点的通断是否可靠准确;
2.4仪表指示与互感器的变比及极性是否正确;
2.5母线连接是否良好,绝缘支撑件、安装件及附件是否安装牢固可靠;JXF型不锈钢配电箱
2.6辅助接点是否符合要求;
2.7电器元件的接点是否符合电气原理图要求。
2.8保护电路系统是否符合要求;
2.9绝缘电阻是否符合要求。
3、使用注意事项
3.1 JXF型配电箱为靠墙安装、正面操作配电箱。配电箱的正常操作及维修 工作,必须是考核合格的专业人员方可进入或开启进行操作、检查和维护;
3.2空气断路器、塑壳开关经过多次分、合,特别是经过短路分、合后, 会使触头局部烧伤和产生碳类物质,使接触电阻增大,应按断路器使用说明书进行维护和检修;
七、订货须知
 用户订货时应提供如下资料:
1、 产品的全型号(包括主电路方案号和辅助电路方案号)
2、 主电路系统组合顺序图(排列图及一次单线图)
3、 辅助电路电气原理图,没有图纸的应有详细要求说明;
4、 柜内元器件是否有品牌要求;
5、 配电柜安装方式有无特殊要求,配电箱默认是挂墙明装,如需落地安装是否配安装支架或支撑立柱,或是其他特殊安装方式。
6、 配电柜表面漆膜颜色及箱体材质
7、 其它与产品正常使用条件不符的特殊要求
