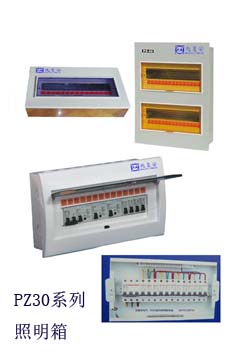

产品名称：PZ系列配电箱

产品类型：开关成套类

浏览次数：1129次

产品简介：一、概述 PZ系列配电箱，是一种模数化终端组合电器，广泛运用在配电站、工厂、工矿企业、民用建筑中的交流50HZ，额定工作电压交流380/220V，额定工作电流至100A的低压配电系统照明

关于产品购买、技术维护等服务，欢迎致电!

电话：0710－2572368

传真：0710－2760018

QQ：2427967001

电话：18271228725@139.COM

产品介绍

一、概述

PZ系列配电箱，是一种模数化终端组合电器，广泛运用在配电站、工厂、工矿企业、民用建筑中的交流50HZ，额定工作电压交流380/220V，额定工作电流至100A的低压配电系统照明中。我公司生产的PZ30配电箱符合GB7251.3-2006《低压成套开关设备和控制设备》、GB21706-2008-T《模数化终端组合电器》相关标准要求。同时我公司生产的低压成套设备获国家3C认证。
主要应用领域：广泛运用在工厂、工矿企业、大型电厂、高层建筑、宾馆、医院、大型商业网点、住宅照明配电等场合。

二、型号含义

三、使用环境条件
1、环境温度上限+40℃，下限-25℃
2、海拔高度不起过10000m
3、空气相对湿度日平均值不大于95%，月平均值不大90%；水蒸气日平均值不大于月平均值不大于
4、周围空气不受腐蚀或可燃气体、水蒸气等明显污染
5、无经常性的剧烈振动
四、技术参数　：
（一）主要技术参数
额定电压：220/380VAC;
额定绝缘电压：500VAC
　　额定频率：50HZ;
　　额定电流：10~125A
额定峰值耐受电流：6KA；
额定短时耐受电流icw：4.5KA；
　　安装最大回路数：4、6、8、10、12、15、18、20、24、30、36、45；
防护等级：IP30。
（二）主要外形尺寸

五、产品特点
1、技术成熟：PZ30配电箱，原理简单，组要组成部分：各种开关元器件、壳体、透明门、上盖、零排、保护接地排、绝缘导线等。
2、安全:柜型是户内封闭式配电柜，采用专用型材组装式结构，壳体采用厚度为1.2mm的冷轧钢板，具有重量轻，强度高等特点。塑料小门采用防火树脂材料，能有效防止火势蔓延。内装电器元件均采用宽度为18mm模数的电器，安装于标准导轨上。可根据需要任意组合，拆装方便，开关元件手柄外露，带电部分被遮盖在上盖内部，打开门可方便操作。
3、具有防漏电、触电、短路、过载等多种保护装置。
4、进线方式：箱体上下左右及背面均可设置进线敲落孔，方便接线。
4、箱门用多股软通编织线与箱内PE点连接，整个箱体结构形成了连续的保护电路。
5、柜体表面采用环氧粉末静电喷涂，均匀美观利于防腐，附着力强，质感好，外观给人感觉舒服，内部结构件采用镀锌工艺，具有一定的防腐蚀能力。根据用户要求壳体还可采用不锈钢制作。
6、柜内元器件采用国内外质量卓著大品牌低压电器。产品稳定性好。
7、装配精良：我们有一批专业的装配工人。熟练、技能扎实。
六、定货须知
   订货时应提供以下资料：
   a:一次原理图
   b:箱内需装元件的型号规格和数量
   c:箱体颜色，材料等等要求
