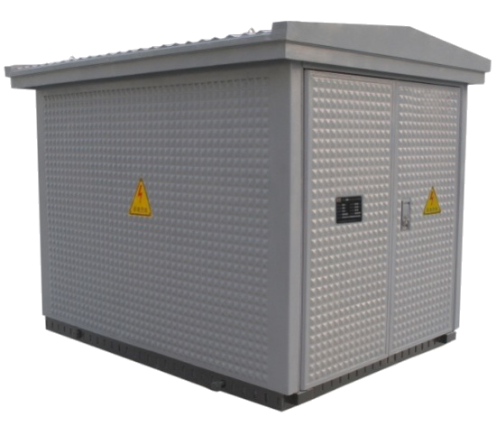

YB系列欧式预装变电站

产品名称:YB系列欧式预装变电站

产品类型:开关成套类

浏览次数:1897次

产品简介:YB系列欧式户外箱式变电站,又叫预装式变电所或预装式变电站(简称箱变)。

关于产品购买、技术维护等服务,欢迎致电!

电话:0710-2572368

传真:0710-2760018

QQ:2427967001

电话:18271228725@139.COM

产品介绍

  一、概述YB型欧式箱变


YB系列欧式户外箱式变电站,又叫预装式变电所或预装式变电站(简称箱变)。是由欧洲引进中国的一项变电技术,它是一种高压开关设备、配电变压器和低压配电装置,按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备,即将变压器降压、低压配电等功能有机地组合在一起,安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱,特别适用于城网建设与改造,是继土建变电站之后崛起的一种崭新的变电站。

YB系列欧式户外箱式变电站适用于住宅小区、宾馆、医院、公园、厂矿企业、风力发电站、机场、码头、矿山、油气田、铁路及临时性设施与户外供电场,所它替代了原有的土建配电房,配电站,成为新型的成套变配电装置。符合国家标准:GB39063-35kV交流金属封闭开关设备》及国际标准IEC298的要求。

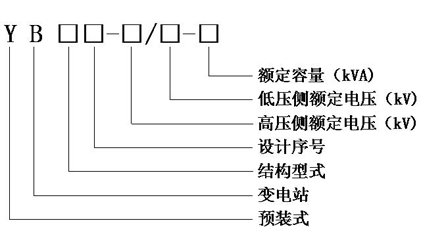

二、型号说明
 YB系列欧式预装变电站型号说明

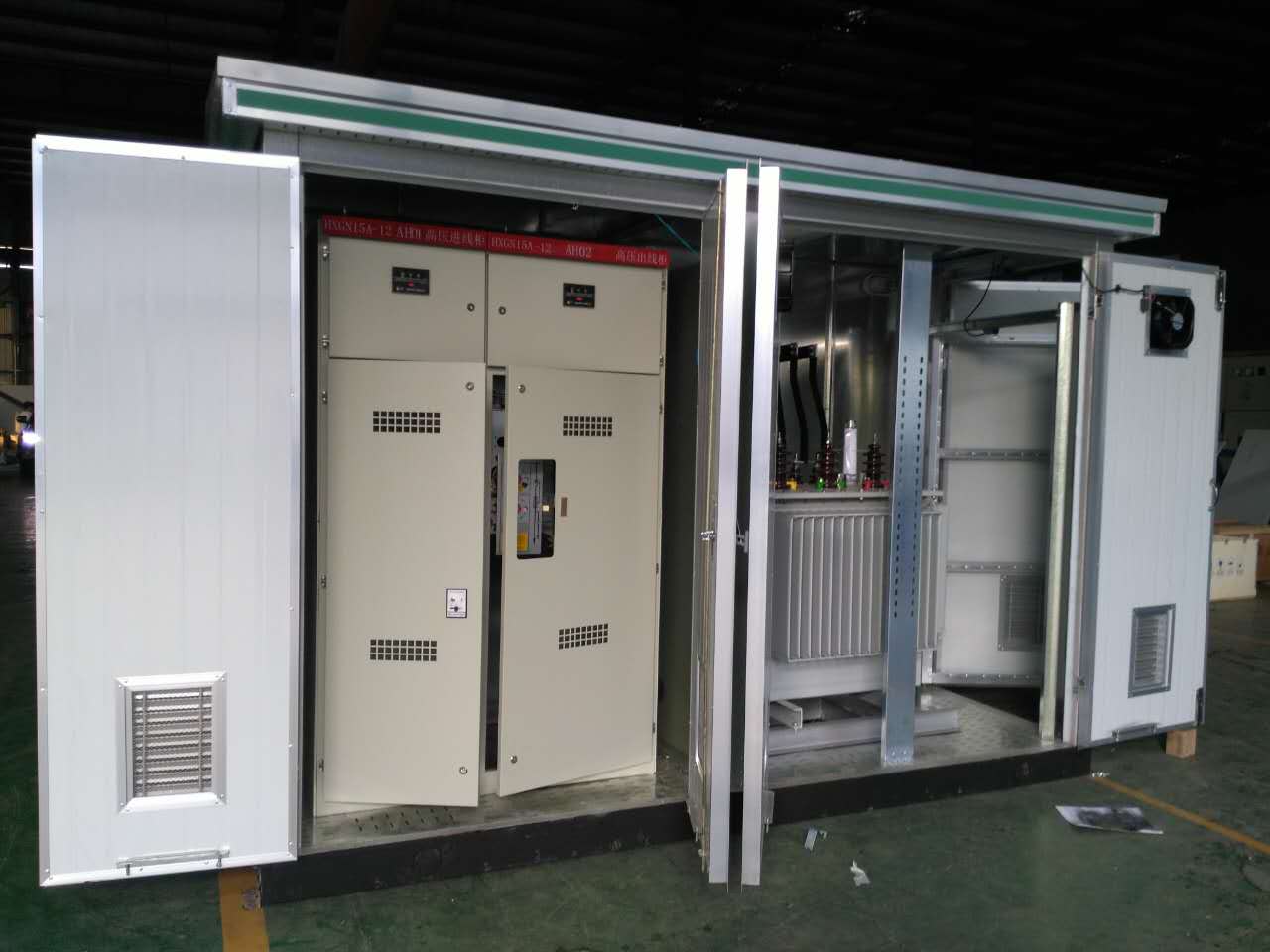

箱变结构

1、箱体结构:

欧式变电站的箱体是由:底座、外壳、顶盖三部分构成。底座一般用槽钢、角钢、扁钢、钢板等,组焊或用螺栓连接固定成形;为满足通风、散热和进出线的需要、还应在相应的位置开出条形孔和大小适度的圆形孔。箱体外壳、顶盖槽钢、角钢、钢板、铝合金板、彩钢板、水泥板等进行折弯、组焊或用螺钉、铰链或相关的专用附件连接成形。

不管那种材料的箱变壳体,按标准要求必须具备:防晒、防雨、防尘、防锈,防小动物(如蛇)等进入的五防功能。欧式变电站的壳体为防止炎热夏季强烈的日光辐射,其顶部一般都设有导热系数较低的隔热材料作填料。常用的填料有:岩棉板、聚苯乙烯泡沫塑料等。

在统一设计的传统“组合式变电站”中,一般在壳体中也填充隔热填料,这种方法大多数设计者已不在采用,这是因为:隔热填料虽然能防止炎热夏季强烈的日光辐射,同时也阻碍了变压器运行时产生大量热量的散发,所以设计者们除保留在壳体上冲百叶窗孔的方法外,同时采用加大散热面积、加强空气对流的方法散热,同时还可减少制造成本。

欧式箱变的表面处里:欧式箱变表面处里的方法较多,中国北方大多采用传统的喷漆、烤漆、喷塑等方法进行处理;在中国南方经济发达地区,除采用上述方法外,还在水泥板结构的壳体外贴上彩色瓷砖,或贴贴面等方法进行表面处理,特别是置于住宅小区的箱变外观,与当地建筑物的风格更加协调、统一。

YB系列欧式预装箱变2、高压配电装置结构:

欧式箱变高压配电装置,从进线方式上分为:终端型、环网型两种;从进线方位上分可分为:从箱体顶部架空进线(传统箱变用此法较多)和利用高压电缆沟从地下进出线,这是现代设计较为普遍的采用方法。

SF6气体为灭弧介质的SF6系列负荷开关较多,其成本高于FN-10系列高压负荷开关。这类开关结构、有带熔断器、不带熔断器、接地开关等,但一般都装有带电显示器;操作机构一般为手动,也有电动操作的。带熔断器的,当回路出现短路故障能自切断开关,保护电路及变压器、开关等设备。

还有以真空为灭弧介质的真空开关,这类开关可以单独使用、也可与熔断器配用,还可与SF6系列负荷开关串接使用,不过这样将使成本增大,如用户无特别要求不须这样使用。

高压计量:高压配电装置中,如用户有高压计量要求的,还须设置高压计量柜。

中国各地供电部门,对高压或低压计量问题没有统一的要求。西北地区供电规程规定:变压器容量大于160KVA时,必须采用高压计量;高压计量柜开关必须由供电部门控制。北京、天津等华北地区供电部门则认为:箱式变电站计量应以低压侧为好,这样,可以提高供电可靠性,减少高压计量带来的不稳定因素,对变压器本身的损耗,可折算成电费,由用户承担。

箱式变电站高压计量柜的结构一般由:CTPT、及计量表计,遥控、遥测装置等构成。

3、变压器室结构:

欧式箱变都设有独立的变压器室,变压器室主要由:变压器,自动控温系统,照明及安全防护栏等构成。

变压器运行时,将在箱变中产生大量的热量向变压器室内散发,所以变压器室的散热、通风问题是欧式箱变设计中应重点考虑的问题;变压器运行时,源源不断的产生大量的热量,使变压器室的温度不断升高,特别是环境温度高时,温度升高更快,所以只靠自然通风散热往往不能保证变压器可靠、安全运行;欧式箱变设计中,除变压器容量较小的箱变采用自然通风外,一般都设计了测温保护,用强制排风措施加以解决。该系统主要由测量装置,测变压器室温、油温均可。然后通过手动和自动控制电路,对排风扇是否需要投入,按变压器可靠、安全运行温度的设定范围进行设置控制。YB型预装箱变

欧式箱变中,变压器既可选用油浸式变压器,也可采用干式变压器,但由于干式变压器价格较高,所以在用户没有特别要求的情况下,应首选油浸式变压器、以降低制造成本。变压器容量一般在100-1250KVA为宜,最大不应超过1600KVA

4、低压室结构设计:

欧式箱变的低压室按工矿企业或住宅小区的使用场合的不同,在设计结构上应有所不同。一般对于工矿企业使用的欧式箱变,应对动力供电、照明供电进行分开设计。在采用低压计量时,一般情况下,供电局要求对照明用电进行分开计度,这主要是因为照明用电的单位价格,普遍高于动力用电。在住宅小区使用的变电站在结构设计上,则不须考虑动力用电的问题。

欧变低压室的输出路数,在结构设计上根据变压器容量大小和用户使用需求的不同而不同。变压器容量小,用户需求输出路数较少的可少设;而变压器容量大,用户要求输入出路数多的,可考虑设计路数多一些,还可考虑按带走廊操作形式进行布局。

四、箱变特点

箱式变电站主要由多回路高压开关系统、铠装母线、变电站综合自动化系统、通讯、远动、计量、电容补偿及直流电源等电气单元组合而成,安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱体内,机电一体化,全封闭运行,主要有以下特点:

1、技术先进安全可靠

箱体部分采用国内领先技术及工艺,外壳一般采用镀铝锌钢板,框架采用标准集装箱材料及制作工艺,有良好的防腐性能,保证20年不锈蚀,内封板采用铝合金扣板,夹层采用防火保温材料,箱体内安装空调及除湿装置,设备运行不受自然气候环境及外界污染影响,可保证在-40℃~+40℃的恶劣环境下正常运行。箱体内一次设备采用全封闭高压开关柜(如:xgn型)、干式变压器、干式互感器、真空断路器,弹簧操作机构、旋转隔离开关等国内技术领先设备,产品无裸露带电部分,为全封闭、全绝缘结构,完全能达到零触电事故,全站可实现无油化运行,安全性高,二次采用微机综合自动化系统,可实现无人值守。

2、自动化程度高

全站智能化设计,保护系统采用变电站微机综合自动化装置,分散安装,可实现"四遥",即遥测、遥信、遥控、遥调,每个单元均具有独立运行功能,继电保护功能齐全,可对运行参数进行远方设置,对箱体内湿度、温度进行控制和远方烟雾报警,满足无人值班的要求;根据需要还可实现图像远程监控。

3、工厂预制化

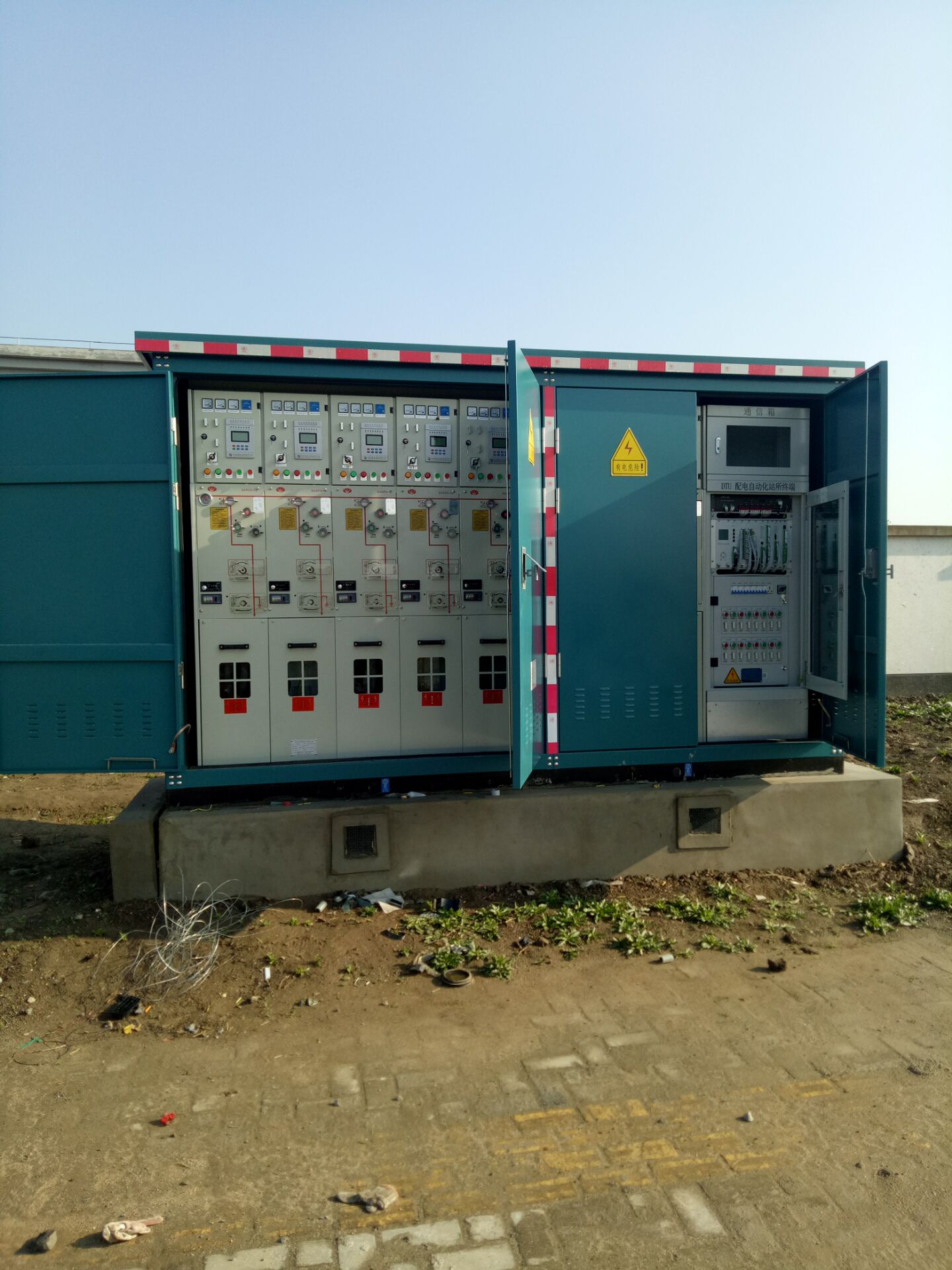

设计时,只要设计人员根据变电站的实际要求,作出一次主接线图和箱外设备的设计,就可以选择由厂家提供的箱变规格和型号,所有设备在工厂一次安装、调试合格,真正实现变电站建设工厂化,缩短了设计制造周期;现场安装仅需箱体定位、箱体间电缆联络、出线电缆连接、保护定值校验、传动试验及其它需调试的工作,整个变电站从安装到投运大约只需58天的时间,大大缩短了建设工期。YB系列兆复安欧式预装变电站4、组合方式灵活

箱式变电站由于结构比较紧凑,每个箱均构成一个独立系统,这就使得组合方式灵活多变,一方面,我们可以全部采用箱式,也就是说,35kv10kv设备全部箱内安装,组成全箱式变电站;也可以仅用10kv开关箱,35kv设备室外安装,10kv设备及控保系统箱内安装,对于这种组合方式,特别适用于农网改造中的旧站改造,即原有35kv设备不动,仅安装一个10kv开关箱即可达到无人值守的要求。总之,箱式变电站没有固定的组合模式,使用单位可根据实际情况自由组合一些模式,以满足安全运行的需要。

5、投资省见效快

箱式变电站较同规模常规变电所减少投资40%50%,以35kv单主变4000kva规模变电所计算,土建工程(包括征地费用)箱式变电站要比常规变电所节约100余万元;若从竣工投产角度分析,保守估计按每站提前4个月投运计算,若平均负荷2000kw,售电利润0.10/kw.h,三个月可增加净利润60余万元;从运行角度分析,在箱式变电站中,由于先进设备的选用,特别是无油设备运行,从根本上彻底解决了常规变电所中的设备渗漏问题,变电站可实行状态检修,减少维护工作量,每年可节约运行维护费用10万元左右,整体经济效益十分可观。

6、占地面积小

4000kva单主变规模变电所为例,建设一座常规35kv变电所,大约需占地3000m左右,而且需要进行大规模的土建工程;而选用箱式变电站,主变箱和开关箱两箱体占地面积最小可至100m,包括35kv其他设备总占地面积最大为300m,仅为同规模变电所占地面积的1/10,可充分利用街心、广场及工厂角隅即可安装投产,符合国家节约土地的政策。YB型箱式变电站

7、外形美观

箱体外壳采用镀铝锌钢板及集装箱制造技术,外形设计美观,在保证供电可靠性前提下,通过选择箱式变电站的外壳颜色,从而极易与周围环境协调一致,特别适用于城市建设,如:城市居民住宅小区、车站、港口、机场、公园、绿化带等人口密集地区,它既可作为固定式变电所,也可作为移动式变电所,具有点缀和美化环境的作用。

箱式变电站外壳采用钢板或者合金板,配有双层顶盖,隔热性好。外壳及骨架全部经过防腐处理,具有长期户外使用的条件。外形及色彩可与环境相互协调一致。安装方便,在箱式变电站的基础下面设有电缆室,而在低压室内设有人孔可进入电缆室进行工作。从体积上看,欧式箱变由于内部安装常规开关柜及变压器,产品体积较大。美式箱变由于采用一体化安装体积较小。

欧式箱变高压侧采用负荷开关加限流熔断器保护。发生一相熔断器熔断时,用熔断器的撞针使负荷开关三相同时分闸,避免缺相运行,要求负荷开关具有切断转移电流能力,低压侧采用负荷开关加限流熔断器保护。美式箱变高压侧采用熔断器保护,而负荷开关只起投切转换和切断高压负荷电流的功能,容量较小。当高压侧出现一相熔丝熔断,低压侧的电压就降低,塑壳自动空气开关欠电压保护或过电流保护就会动作,低压运行不会发生。从产品成本看,欧式箱变成本高。从产品降价空间看,美式箱变还存在较大降价空间,一方面美式箱变三相五柱铁心可改为三相三柱铁心,另一方面,美式箱变的高压部分可以改型后从变压器油箱内挪到油箱外,占用高压室空间。

五、使用环境

1、海拔高度:1000m及以下。

2、环境温度:-25℃~+40℃。

3、风速:不超过35m/s

4、空气相对湿度:不超过90%+25℃)。

5、地震水平加速度:不大于0.4m/s,垂直加速度:不大于0.2m/s

6、使用地点:不应有导电灰尘及对金属、绝缘物有害的腐性、易燃、易爆的危险物品。

7、安装地点无剧烈震动,垂直斜度不大于3度。

五、技术参数:

项目

单位

高压部分

变压器

低压低压

额定电压

KV

6/10

6/0.4

0.4

额定容量

KVA


50~1600


额定电流

A

630



额定短路开断电流

KA

16、20


100~2500

额定短时开合电流

KA

31.5、40



额定短时耐受电流

KA

16、20(4s)


15(1s)

30(1s)

额定峰值耐受电流

KA

40、50


30

63

工频耐压

KV

相对地及相间23/42

35(油浸)

2.5、2

隔离断口28/48

28(干式)


相对地及相间60/75

60/75


雷电冲击耐压(峰值)

KV

隔离断口70/85


箱体防护等级


IPX2

IPX2


噪声水平

dB


55



一、订货须知:

1、变压器型号、类型及容量;

2、高压室、低压室接线方案及选择电器元件的类型和参数;

3、外壳颜色;

4、如客户有其他特殊要求可在订货时提出来。
