MDK型进相机专用铁芯电抗器

产品名称:MDK型进相机专用铁芯电抗器

产品类型:电气配件

浏览次数:1302次

产品简介:MDK型进相机专用铁芯电抗器是进相机的一次元件,进相机由12支可控硅和6支电抗器组成

关于产品购买、技术维护等服务,欢迎致电!

电话:0710-2572368

传真:0710-2760018

QQ:2427967001

电话:18271228725@139.COM

产品介绍



一、概述

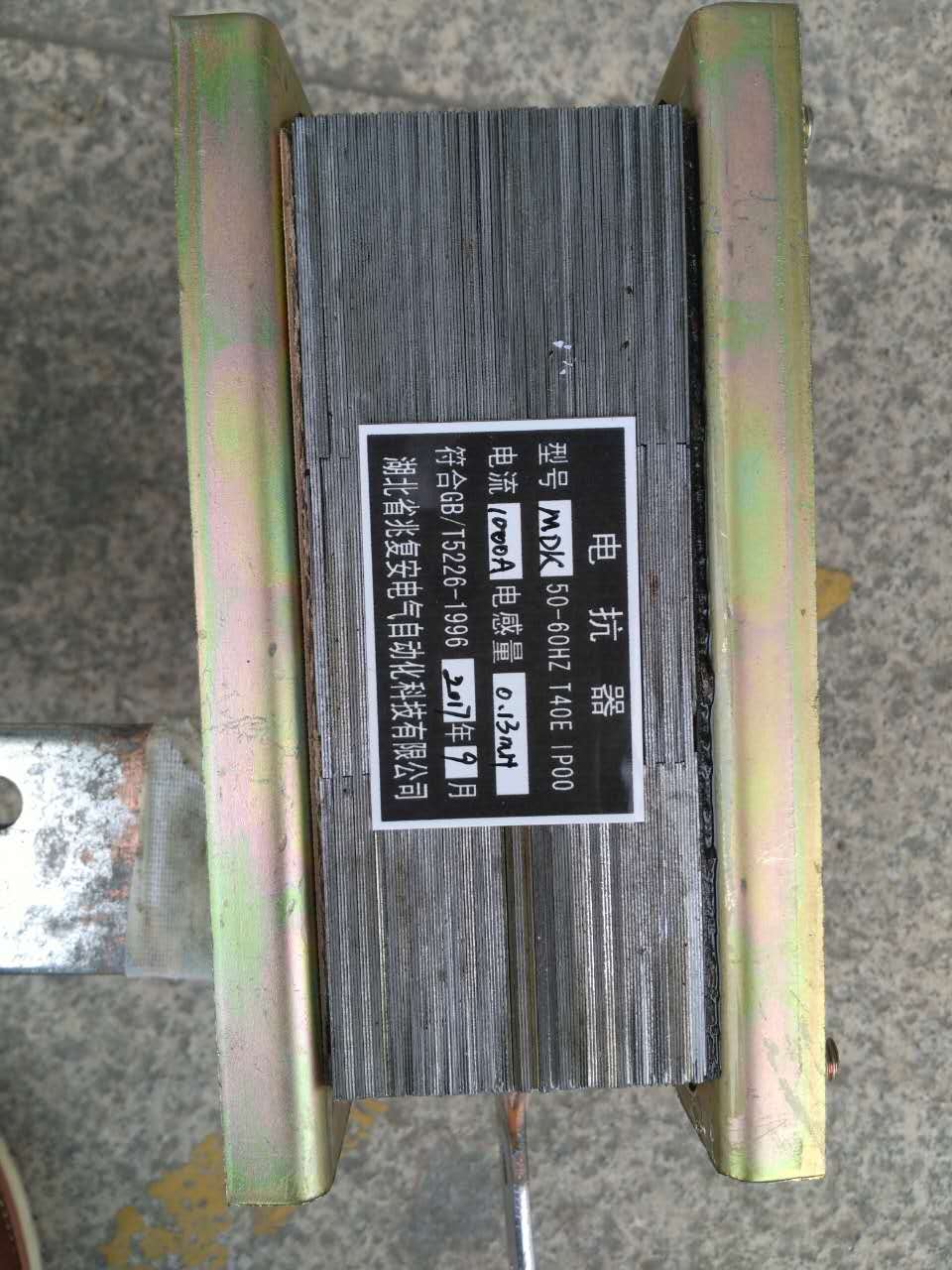

MDK系列进相机铁芯电抗器

        MP型微机控制无环流静止式进相机是本公司自行研制开发生产的高新技术产品,是一种专为大中型绕线式异步电机设计制作的就地无功功率补偿装置。它串接于电机转子回路,用以提高功率因数,可显著降低电机的运行电流,改善电机的运行状况,延长电机的使用寿命,对节约能源、降低单位产品成本、提高企业的经济效益具有重要意义。它可使绕线型异步电动机的功率因数提高到接近于1,电机定子电流减少10%—20%左右,其性能高于传统的电容补偿和旋转式进相机。MP型微机控制无环流静止式进相机没有传动部件,不会产生火花、不怕灰尘、安全可靠,能适用于恶劣环境等优点,可适配于75KW—3200KW的高、低压三相绕式异步电动机,适用于水泥、冶金、轧钢、造纸、化工、矿山、制药等行业,能显著降低电动机和电力线路上的损耗、节约电能、改善电网供电质量、降低电动机温升,具有明显的经济效益和社会效益。
       MDK型进相机专用铁芯电抗器是进相机的一次元件,进相机由12支可控硅和6支电抗器组成。可控硅接受CPU的控制指令,完成交-交变频功能;电抗器的作用是抑制交-交变频过程中所产生的涌流。
MP进相机一次图

二、型号说明

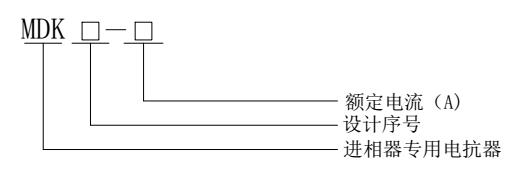

 MDK系列进相机专用铁芯电抗器型号含义

三、铁芯电抗器性能特点:

        MDK型进相机铁芯电抗器的铁芯采用优质取向硅钢片,芯柱经多个气隙分成均匀小块,气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来,铁芯端面采用高品质防锈漆喷涂工艺,解决了电抗器铁芯表面生锈问题。在运行中大大减小了噪音和振动。
        铁芯电抗器均采用真空浸漆工艺,经高温热烘固化。线圈有良好的绝缘性能,整体机械强度高,防潮性能好。线圈采用F、H级绝缘系统,大大提高了长期运行的可靠性。温升低,损耗小,成本低,综合利用率高。体积小,重量轻,占用空间小,便于安装。

四、进相机电抗器技术参数:铁芯电抗器

1、额定工作电流:400A至2000A.
2、电抗器噪音:  小于65dB
3、防护等级: IP00
4、绝缘等级: F级以上
5、产品执行标准: IEC289:1987电抗器2、绝缘电阻:绕组-地,500VDC,绝缘阻值≥100MΩ

五、进相机电抗器使用环境

1、海拔高度不超过2000米,超过2000米降额使用。
2、运行环境温度-25℃~+40℃,相对湿度不超过90%。
3、周围无有害气体,无易燃易爆物品、无导电尘埃。

六、进相机电抗器常用规格

规格

外形尺寸(mm)L*H*W

安装尺寸(mm)A*B

重量(Kg)

MDK-400

170*150*250

90*130

13

MDK-500

180*150*255

90*130

14

MDK-600

180*170*260

90*130

16

MDK-800

190*190*265

100*130

19

MDK-900

190*180*270

100*130

20

MDK-1000

200*190*270

100*130

21

MDK-1200

210*210*270

100*130

30

七、进相机电抗器订货须知

1、提供电抗器实物清晰图片;
2、提供进相机铭牌图片;
3、提供进相机补偿电动机的转子电流电压参数;
4、要求提供旧进相机电抗器外形尺寸;
