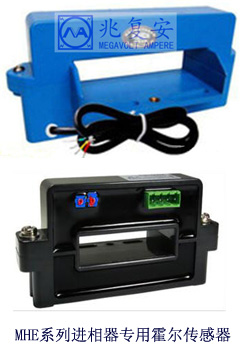

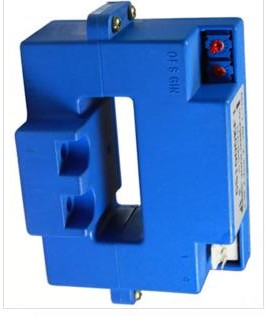

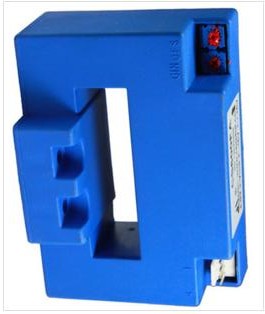

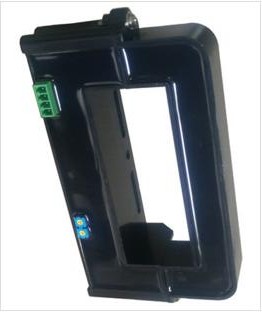

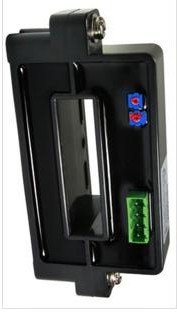

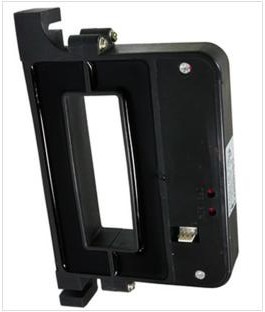

产品名称：MHE系列进相器转子电流检测霍尔传感器

产品类型：电气配件

浏览次数：814次

产品简介： MHE系列电流霍尔传感器是进相器采样绕线电机转子电流信号，是进相器不可缺少重要配件，我公司可以为你长期提供静止式无环流进相机维修配件。

关于产品购买、技术维护等服务，欢迎致电!

电话：0710－2572368

传真：0710－2760018

QQ：2427967001

电话：18271228725@139.COM

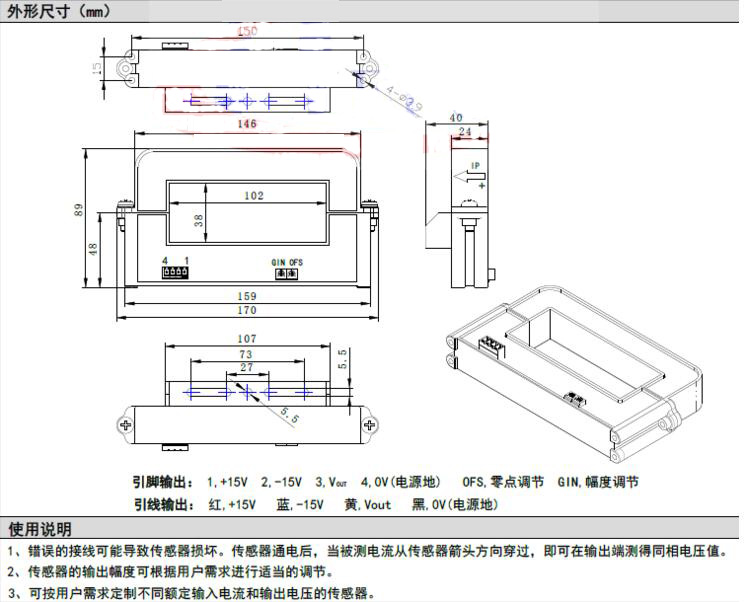

产品介绍

一.概述

霍尔电流传感器可以分为很多种，如果按照原理可以分为开环霍尔电流传感器（Open Loop Hall Effect）和闭环霍尔电流传感器(Close Loop Hall Effect)。基于开环原理的电流传感器结构简单，可靠性好，过载能力强，体积较小，但也有很多缺点，如温度影响大，精度低，反应时间不够快，频带宽度窄等。而闭环霍尔电流传感器等特点是精度高，响应快，频带宽，但同时也有缺点，即过载能力差，体积较大，工艺比较复杂，同时价格也偏高。

1、原理图如下：
开环原理霍尔电流传感器示意图

开环原理霍尔电流传感器示意图

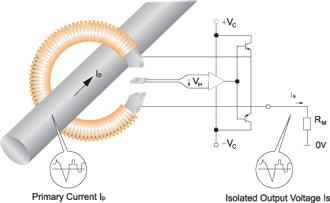

闭环原理霍尔电流传感器示意图

闭环原理霍尔电流传感器示意图

二、霍尔电流传感器的工作原理

霍尔电流传感器可以测量各种类型的电流，从直流电到几十千赫兹的交流电，其所依据的工作原理主要是霍尔效应原理。

2.1 电流传感器的输出信号兆复安MHE补偿原理

当原边导线经过电流传感器时，原边电流IP会产生磁力线，原边磁力线集中在磁芯气隙周围，内置在磁芯气隙中的霍尔电片可产生和原边磁力线成正比的，大小仅为几毫伏的感应电压，通过后续电子电路可把这个微小的信号转变成副边电流IS，并存在以下关系式： IS*NS= IP*NP。其中，IS—副边电流；IP—原边电流；NP—原边线圈匝数；NS—副边圈匝数；NP / NS—匝数比，一般取NP=1。

电流传感器的输出信号是副边电流IS，它与输入信号（原边电流IP）成正比，IS 一般小，只有10~400mA。如果输出电流经过测量电阻RM，则可以得到一个与原边电流成正比的大小为几伏的电压输出信号。

2.2 电流传感器供电电压VA

VA指电流传感器的供电电压，它必须在传感器所规定的范围内。超过此范围，传感器不能正常工作或可靠性降低。另外，传感器的供电电压VA又分为正极供电电压VA+和负极

供电电压 VA-。要注意单相供电的传感器，其供电电压 VAmin是双相供电电压VAmin 的2倍，所以其测量范围要高于双相供电的传感器。

2.3 测量范围Ipmax

测量范围指电流传感器可测量的最大电流值，测量范围一般高于标准额定值I 。

霍尔电流传感器可以测量各种类型的电流，从直流电到几十千赫兹的交流电，其所依据的工作原理主要是霍尔效应原理。它有两种工作方式，即磁平衡式和直式。霍尔电流传感器一般由原边电路、聚磁环、霍尔器件、（次级线圈）和放大电路等组成。

直放式电流传感器（开环式）：当电流通过一根长导线时，在导线周围将产生一磁场，这一磁场的大小与流过导线的电流成正比，它可以通过磁芯聚集感应到霍尔器件上并使其有一信号输出。这一信号经信号放大器放大后直接输出，一般的额定输出标定为4V。

磁平衡式电流传感器（闭环式）：磁平衡式电流传感器也称补偿式传感器，即主回路被测电流Ip在聚磁环处所产生的磁场通过一个次级线圈，电流所产生的磁场进行补偿，从而使霍尔器件处于检测零磁通的工作状态。当原边导线经过电流传感器时，原边电流IP会产生磁力线，原边磁力线集中在磁芯气隙周围，内置在磁芯气隙中的霍尔电片可产生和原边磁力线成正比的，大小仅为几毫伏的感应电压，通过后续电子电路可把这个微小的信号转变成副边电流IS，并存在以下关系式： IS* NS= IP*NP。（其中，IS—副边电流；IP—原边电流；NP—原边线圈匝数；NS—副边线圈匝数；NP/NS—匝数比，一般取NP=1。）

磁平衡式电流传感器的具体工作过程为：当主回路有一电流通过时，在导线上产生的磁场被聚磁环聚集并感应到霍尔器件上，所产生的信号输出用于驱动相应的功率管并使其导通，从而获得一个补偿电流Is。这一电流再通过多匝绕组产生磁场，该磁场与被测电流产生的磁场正好相反，因而补偿了原来的磁场，使霍尔器件的输出逐渐减小。当与Ip与匝数相乘所产生的磁场相等时，Is不再增加，这时的霍尔器件起指示零磁通的作用，此时可以通过Is来平衡。被测电流的任何变化都会破坏这一平衡。一旦磁场失去平衡，霍尔器件就有信号输出。经功率放大后，立即就有相应的电流流过次级绕组以对失衡的磁场进行补偿。从磁场失衡到再次平衡，所需的时间理论上不到1μs，这是一个动态平衡的过程。

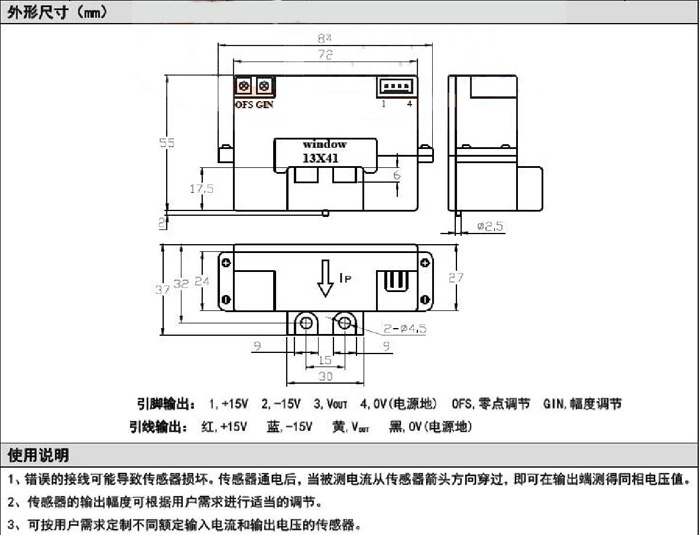

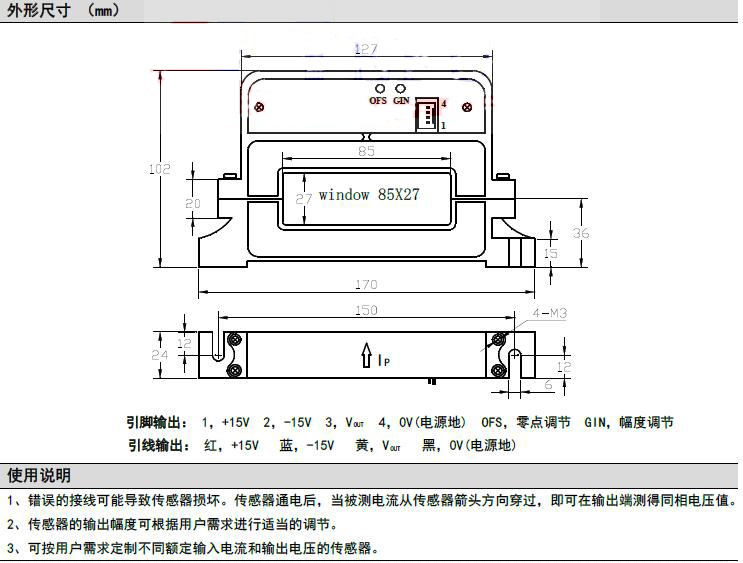

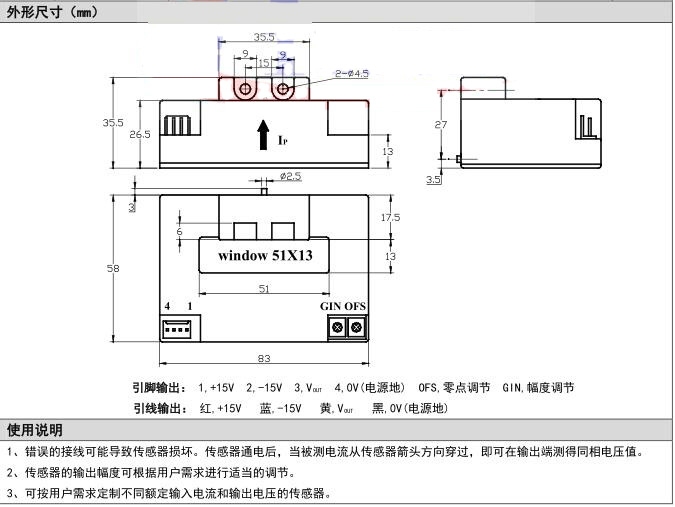

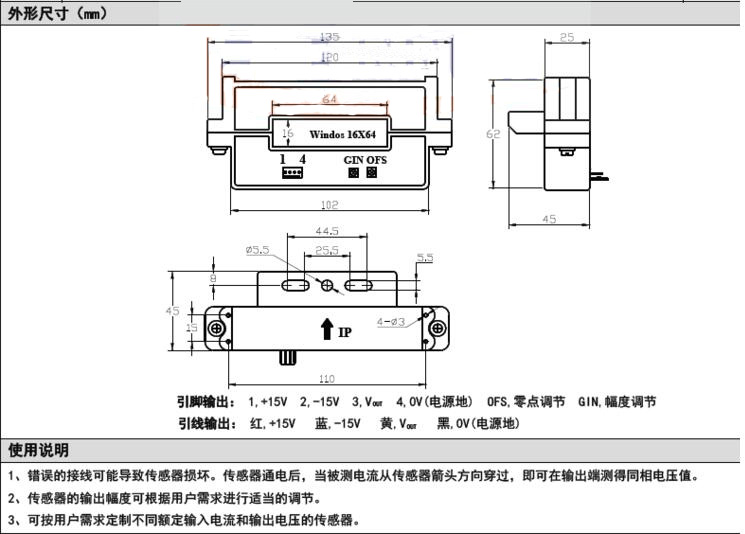

MHE系列电流霍尔传感器是进相器采样绕线电机转子电流信号，是进相器不可缺少重要配件，我公司可以为你长期提供静止式无环流进相机维修配件。
