双电源控制柜双电源互投控制电路

作者:成套电气点击:1548 次发布时间:2023-02-04 18:16:31

双电源控制柜主要由双电源自动切换装置组成,可根据需要在常用电源与备用电源之间自动切换,保证供电的可靠性和连续性。广泛应用于高层楼宇、邮电通讯、工矿企业、船舶运输等需不间断供电的重要场所。双电源切换柜

1.基本原理

在要求供电可靠性较高的用户变电所中,通常设有两路及以上的电源进线。如果在作为备用电源的线路上装设备用电源自动投入装置(APD,则在工作电源线路突然断电时,利用失压保护装置使该线路的断路器跳闸,而备用电源线路的断路器则在APD作用下迅速合闸,使备用电源投入运行,从而大大提高供电可靠性,保证不间断供电。

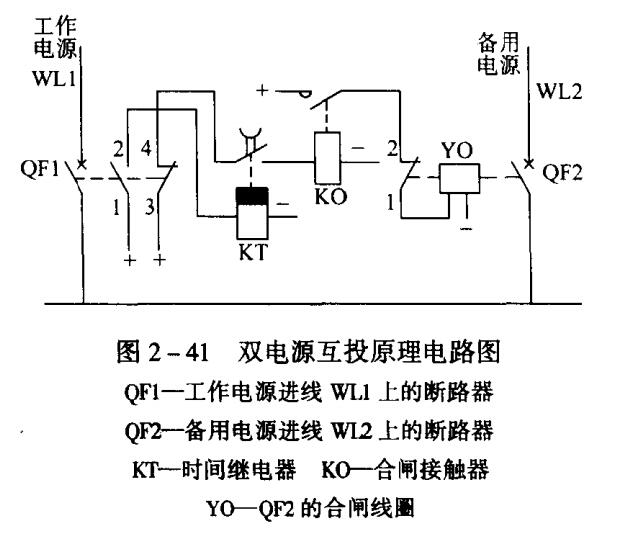

双电源互投原理电路图2-41所示是说明备用电源自动投入 (双电源互投)的原理电路图。假设电源进线 WL1在工作,WL2为备用,其断路器QF2断开,但其两侧刀开关是闭合的(图上未绘出刀开关)。当工作电源WL1断电,引起失压保护动作使QF1跳闸时,其常开触头QF1 3 - 4断开,使原通电动作的时间继电器KT断电,但其延时断开触头尚未断开。这时QF1的另一常闭触头1-2闭合,从而使合闸接触器K0通电动作,断路器QF2的合闸线圈YO通电,使 QF2合闸,投入备用电源WL2,恢复供电。 WL2投入后,KT的延时断开触头断开,切断KO工作电源的回路,同时QF2的联锁触头1-2断开,防止YO长时间通电。

2.实用电路

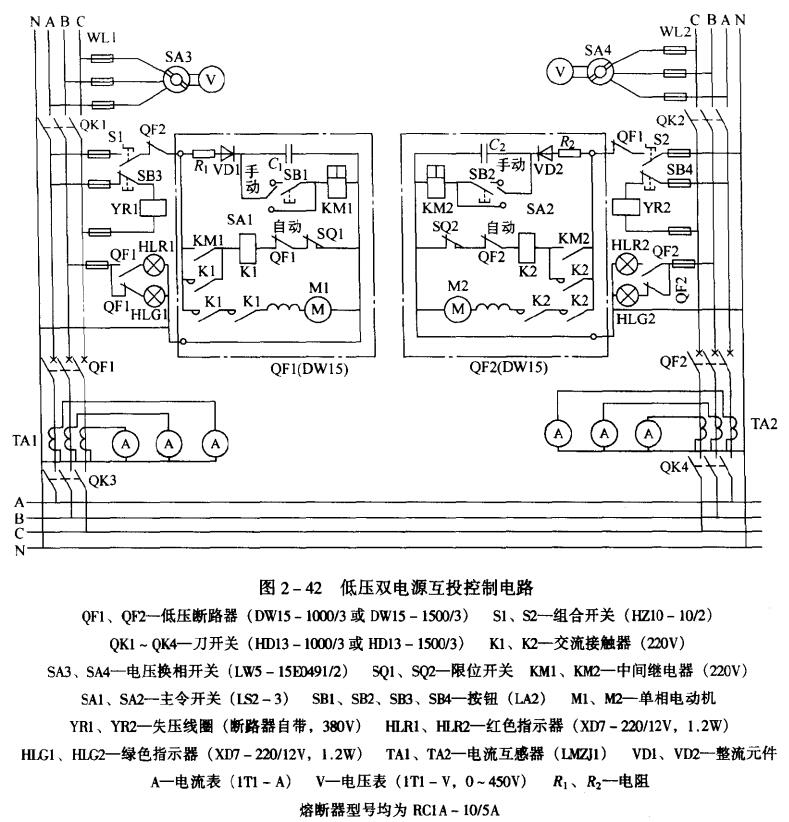

2-42所示是一个采用DW15低压断路器的低压双电源互投控制电路。

双电源切换原理图

双电源切换原理图

2-42所示的低压双电源互投控制电路的基本工作原理是:正常运行时,一路电源供电,另一路电源备用。例如,WL1工作、WL2备用时,首先合上QK1QK3,再合上S"如用自动,则将S1扳到自动位置;如用手动,则将S1扳到手动位置。然后按下按钮SB1,则断路器QF1合闸,WL1供电。合上QK2QK4,再合上S2,并将SA2扳到自动位置,使断路器QF2作好自动合闸准备。

当工作电源WL1停电时,其失压保护使断路器QF1跳闸;同时利用其常闭辅助触头的闭合,接通备用电源断路器QF2的合闸回路,使备用电源断路器合闸,将备用电源WL2投入。
