抽屉开关柜抽屉结构组成及设计要点

作者:电气成套点击:228 次发布时间:2022-04-20 19:29:34

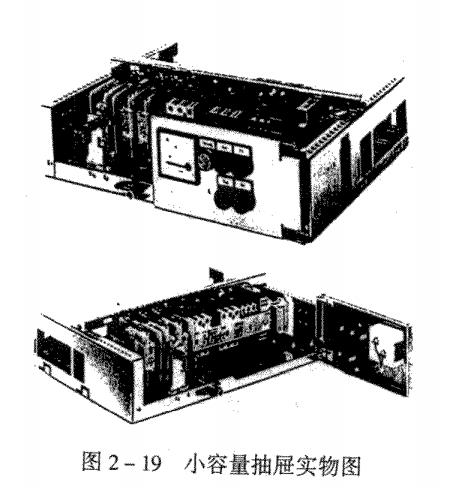

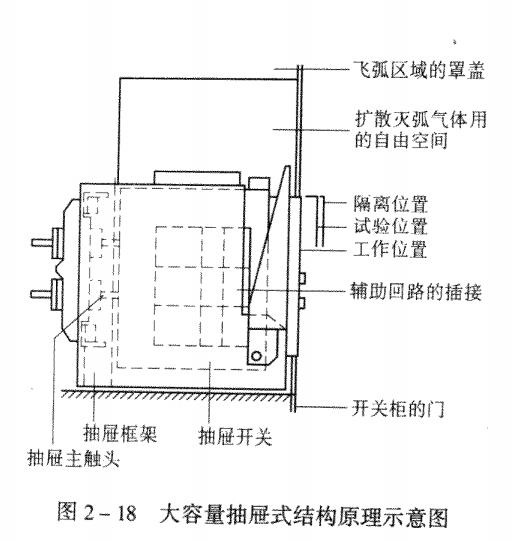

抽屉式结构是由抽屉框架和电器元件(如断路器)组成的,抽屉框架上装有主回路和辅助回路(控制回路)连接用的抽屉触头、抽屉操作(插入和抽出)机构和位置信号装置。图 2 -18所示是一种由大容量万能式断路器组成的抽屉式结构原理示意图,图2-19所示是一种小容量抽屉的实物图。MNS型抽屉开关柜

2 -18中扩散灭弧气体用的自由空间是断路器上留出的用于逸散灭弧气体的飞弧区域。在通断电流时岀现电弧,它的强度取决于切换功,即取决于电流和电压。电弧在灭弧室中熄灭时产生的气体,以一定的压力从灭弧室或开关电器中逸岀。为了防止电弧气体引起闪络,应在飞弧孔和带电部件或接地部件之间留出一定的间隔距离。同样,装在开关电器上方或后面的母线排,或开关电器以及在开关电器分断后带电的部件,都应留出一定的间距。绝缘部件(如绝缘隔板),也应留岀间距,以便逸散灭弧气体。

抽屉单元的设计是抽岀式低压开关柜设计的核心.除此之外,不管是抽岀式低压开关柜还是固定面板式开关柜,其结构设计还包括许多方面,以下对其中的几个方面进行简单介:

1、外壳防护等级

开关柜外壳应具有一定的防护等级,以防止人触及柜内带电部件及外物(如老鼠)进入柜内,造成事故。因此,柜的顶部、底部通常是封闭式的,门缝隙也很小,且门上一般都不开百叶窗。

2、柜体的机械强度大容量抽屉式结构原理示意图开关柜柜体骨架的机械强度应按照设备承重、操作应力、短路机械应力以及起吊、运输和安装时所能承受的各种应力逐项计算。计算条件为应假设结构处于最大的载荷和最不利的极限条件,结构安全系数一般不应小于2,受梁内应力的构件挠度不大于l/400。在临界受力条件下,开关柜的任何构件均不允许产生塑性变形。

3,电器装入方式低压开关柜中各电器元件的装入方式有以下几种:

1)用安装轨固定或用螺钉固定。

2 固定式装入。

3 插入式结构形式(可抽出式部件)。

4 抽屉式结构形式(可移开式部件)。小容量抽屉实物图低压开关柜已广泛釆用安装轨和接插件安装方式。IEC的有关标准规定了顶帽形、C形 和G形三种安装轨的尺寸和功能。使用安装轨后,电器元件可以直接或借助于附件快速、 方便地夹紧在安装轨上,也可以快速拆卸。对于比较重的电器元件,还可以使用多根安装轨。

安装轨的基本功能是支撑电器元件。采用安装轨后,元件的拆卸虽然方便多了,但在更换元件时,仍然要拆卸连接导线。釆用接插件安装方式可解决这一问题。
