襄阳配电柜厂家分享低压成套开关柜中开关电器的选择准则

作者:电气成套点击:863 次发布时间:2022-10-26 16:50:35

襄阳配电柜厂家兆复安电气今天给大家分享低压成套开关柜中开关电器的选择准则,以供大家学习。襄阳低压开关柜

(一)电网条件和工作条件

1.额定电压

在开关电器元件的产品样本中,给出了额定工作电压和额定绝缘电压两个数值。不论是按额定工作电压还是按额定绝缘电压选择都是可以的。开关电器的额定工作电压,对低压断路器来说,关系到它的通断特性参数;对接触器来说,关系到工作制和使用类别。

2.额定电流

开关电器的额定电流应不小于它安装位置的最大负荷电流,同时应考虑它的工作制(长 期连续工作制、断续周期工作制、短时工作制)。

3.额定分断能力

对于断路器来说,额定短路分断能力是指断路器在1.1倍额定工作电压、额定频率与规定的功率因数时能断开的短路电流,它应不小于安装地点短路电流周期分量有效值。

4.动、热稳定性

开关电器的额定短时耐受电流ICW(即热稳定电流)应满足下式:

I2CWt≧I2tima      (2-1)

式中

t:开关电器热稳定试验时间(S);

I :电网短路稳态电流(S);

Tima :等效短路时间,一般为实际短路时间+ 0.05s。低压保护电气的组合方式

动稳定性的校验条件是:开关电器的额定峰值耐受电流不小于短路冲击电流。

(二)通断任务和通断条件

低压开关电器肩负着下列通断任务:

(1)隔离 将电路分隔,使系统的某一部分或设备建立无电状态,以保证检修的安全。

(2)空载通断在无电流状态下或电流很小的情况下,接通与断开电路。

(3)负载通断接通和断开正常的负荷电流。

(4)电动机通断通断电动机的开关应适合接通和断开各类电动机与各种工作制。接触器由于具有AC- 3通断能力而适用于通断电动机。

(5)短路通断断路器是一种既能通断负载电流、电动机电流和过载电流,又能通断短 路电流的开关电器。

交流接触器应根据其通断任务和通断条件来选择其使用类别,详见表2 - 17。

2-17交流接触器的使用类别

使用类别

典型的应用场合

AC - 1

无感或低感负载、电阻炉

AC - 12

电阻负载和光耦合器输入回路中半导体负载的控制

AC - 13

带变压器隔离的半导体负载的控制

AC-14

小容量电磁负载(最大72V*A)的控制

AC-15

电磁负载(>72V*A)的控制

AC-2

绕线转子电动机的起动、停止

AC-3

笼型电动机的起动、停止

AC-4

笼型电动机的起动、反接制动、可逆控制、点动

AC-5a

气体放电灯的通断

AC-5b

白炽灯的通断

AC-6a

低压变压器的通断

AC-6b

电力电容器组的通断

AC-7a

家用电器和类似用也的微感负载

AC-7b

家用设备中的电动机负载

AC-8

压缩机中电动机的控制

(三)操作频率和寿命

操作频率与通断任务密切相关。允许的操作频率是以每小时的操作次数来表示的。在各种低压开关中,接触器允许频繁操作。熔断器断路器组合保护方式特性

开关电器的机械寿命是用空载工作时,即无电流通过主电路时达到的通断次数来表示的。它主要取决于触头的磨损。断路器是以较大的接触力工作的,因而机械寿命受到限制。

开关电器的电寿命是用直至触头报废的通断次数表示的。触头是在负载情况下通断,它既要承受接通过程中的负载,又要承受分断过程中的负载。在接通过程中,动触头可能发生振动。这时出现的接通烧损和分断时出现的电弧烧损,是触头烧损的主要原因。

(四)保护性能

低压系统中的保护主要是过载保护、短路保护和过热温度保护。低压保护电器主要有: 熔断器、断路器、热继电器、热敏电阻电动机保护电器等。

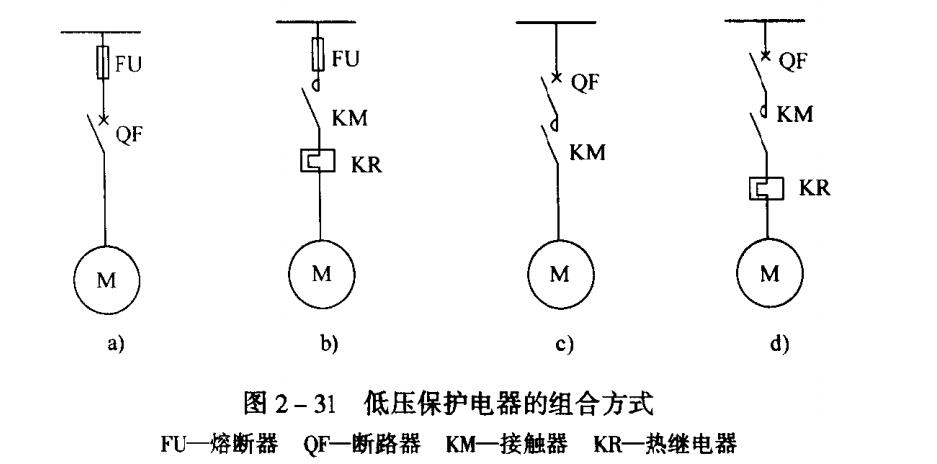

在一个具体的电路中,往往釆用两种或两种以上的保护电器组合来完成保护功能,典型的组合方案如图2-31所示。

1.断路器-熔断器

在低压开关柜的馈电、电动机和线路保护中,常釆用熔断器与断路器配合(见图2- 31a),其保护特性如图2-32所示。这种组合适用于断路器的额定分断电流小于断路器安装位置上电网短路电流的场合。主电路常用的断路器有DW15、DZ20、DWX15C、ME等型号。根据系统需要,在配电主电路中,保护方式有采用选择型的短路瞬时、短延时的二段保护和短路瞬时、短延时和长延时的三段保护。至于非选择型的断路器(如限流型)同时可用于主电路和配电支路保护。

熔断器-断路器组合方式主要用于馈电、电容器控制或照明,在低压抽屉式开关柜主电路中选得较多。

2.熔断器-交流接触器-热继电器

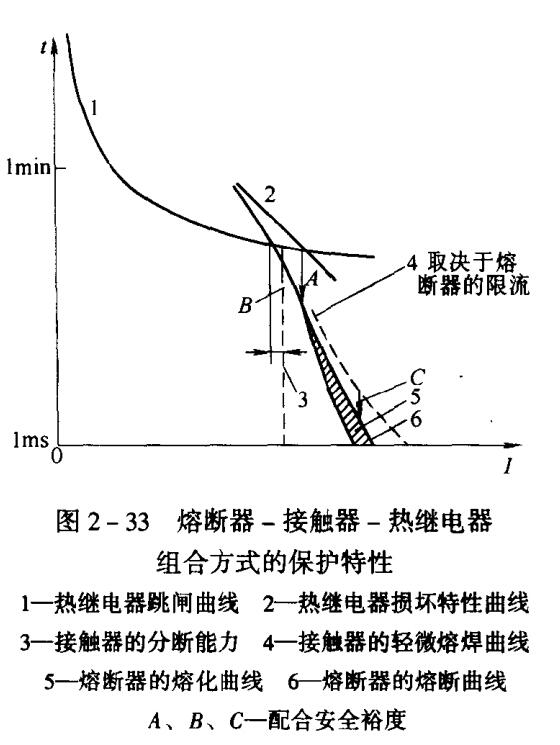

由于熔断器具有较高的分断能力和相对固定的I2t值,以及限流式熔断器对巨大短路电流的有效限制能力,使熔断器在开关柜主电路中获得了广泛的应用。图2-31b所示是比较常用的组合,熔断器作短路保护;接触器操作电动机起、停;热继电器作电动机、电缆、接 触器的过负荷保护。熔断器的最大允许额定电流取决于接触器规格和热继电器整定范围。其保护特性如图2-33所示。低压电器选择

熔断器-交流接触器-热继电器组合方式,主要用于电动机可逆、Y-△运行。可逆运行时,两接触器之间通过常闭辅助触头进行电气联锁,以取得足够长的切换间隔。起动时由辅助触头完成接触器之间的联锁。星形接触器按电动机额定电流的33%选用,三角形接触器按58%选用。此种组合形式在低压抽屉式开关柜主电路中采用较多。根据不同负载选配的熔断器,均担负短路保护作用。

3.断路器-交流接触器

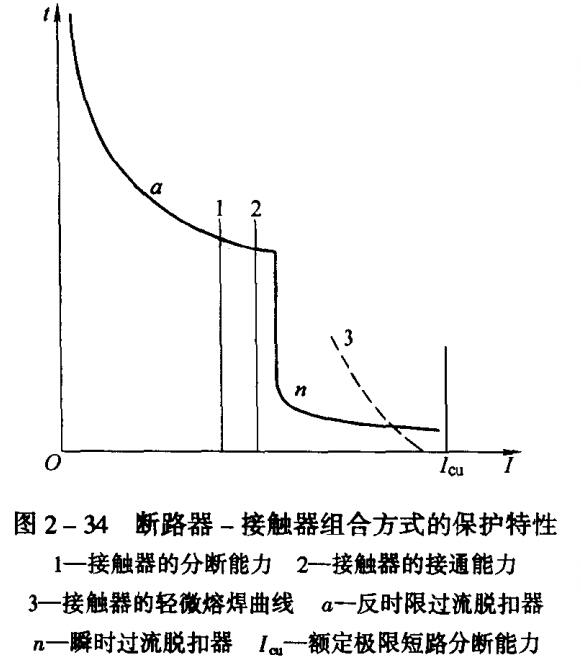

在这种组合方式(见图2-31C所示)中,断路器承担短路保护和过载保护,其保护特性如图2 - 34所示。断路器的反时限性过流脱扣器a整定到用电设备的电流,而瞬时过流脱扣器n在一般情况下都固定地整定到断路器规定的短路电流。

低压电器选型

4.断路器-交流接触器-热继电器

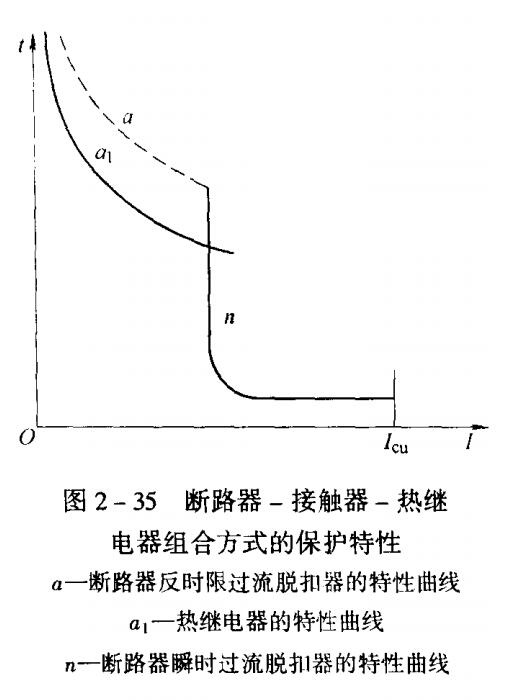

这种组合方式如图2-31d所示。与上述第3种方式相比,这种方式多了热继电器,用于过载保护。断路器不带反时限过流脱扣器,在过载时由热继电器脱扣;或者对于电动机保护用的断路器,将反时限过流脱扣器整定在较高的值,在过载时由热继电器动作,其保护特性如图2 - 35所示。低压电器选择准则

此外,还有熔断器-交流接触器的组合方式(称RGPT配合)。此种组合常用于电动机保护。熔断器和接触器串联使用,当发生三相或两相短路时,熔断器熔体将熔断,与此同时接融器两端电压接近于零,使之释放。如接触器释放时间小于熔断器熔断时间,则由接触器切断短路电流,当接触器分断能力等于或大于短路电流周期分量有效值时,可以分断短路电 流;反之,将造成接触器严重损坏,甚至扩大事故。因此,两者之间要进行项目试验,以实现较为理想的选配。
