低压成套开关设备中保护导体的选择

作者:电气成套点击:1238 次发布时间:2022-06-22 16:27:56

一、保护导体概念:低压成套开关设备中保护导体的选择

1、组成:保护导体包括保护接地线、保护接零线和等电位联结线。

2、安全性:保护导体断开或缺陷除可能导致触电事故外,还可能导致电气火灾和设备损坏。因此,必须保证保护导体的可靠性。

3、原则:防保护导体断开引发事故。

4、分类:

  1) 人工保护导体---导电性好,不易损坏

  2) 自然保护导体---方便、可靠;节约成本,减少接地体电阻

二、参照有关标准,敷设在低压成套开关设备中的PE线、PEN线和N线的截面积选择见表 2-15,低压成套开关设备内部用来与外壳相连接的PE线的截面积选择见表2- 16。

2-15低压成套开关设备中的PE线、PEN线和N线的截面积选择

相 线

PE线

PEN线

N线

 10 mm2

同相线

同相线

> 10~≤ 16 mm2

同相线

(1) PEN和N线取为相线截面积的一半,但至少是10mm2

(2) PEN线截面至少与PE线截面一样大。

(3) 如果中性线(N线)的电流很大, 如单相电路,则应与相线截面一样大。

> 16 ~≤ 35 mm2

≥16 mm2

> 35 ~≤ 400 mm1

至少是相线的1/2或通过计算或试验确定

> 400 ~≤ 800 mm2

至少是相线的200 mm2或通过计算或试验确定

> 800 mm2

至少是相线的1/2或通过计算或试验确定



2-16低压成套开关设备内部用来与外壳相连接的PE线的截面积选择

额定电流/A

PE线(铜线)的最小截面积/mm2

≤20

与主导线相同

≤25

2.5

≤32

4

≤63

6

>63

10

三、等电位联结指保护导体与建筑物的金属结构、生产用的金属装备以及允许用作保护线的金属管道等用于其他目的的不带电导体之间的联结 (包括IT系统和TT系统中各用电设备金属外壳之间的联结)。

1)作用:通过等电位联结可以实现等电位环境。等电位环境内可能的接触电压和跨步电压应限制在安全范围内。

2)分类:

   总等电位连接

   局部等电位连接。

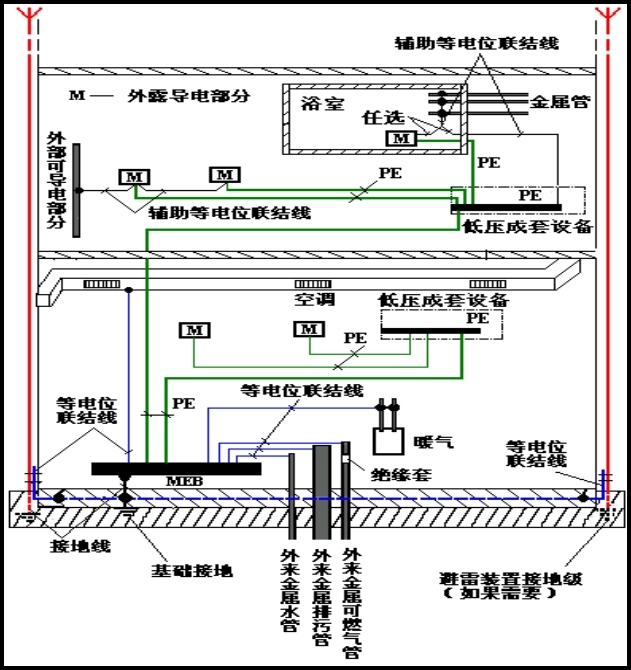

总等电位连接

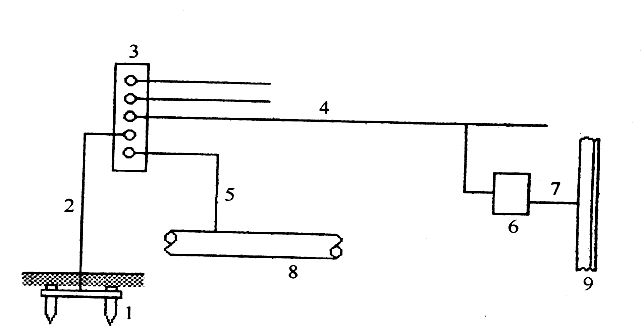

局部等电位连接
