湖北电气开关设备厂介绍低压开关电器的种类与型号

作者:电气成套点击:827 次发布时间:2022-11-17 18:21:44

开关设备(配电设备,Electrical Equipment)是在电力系统中对高压配电柜,发电机、变压器、电力线路、断路器,低压开关柜,配电盘,开关箱,控制箱等配电设备的统称。主要用于与发电、输电、配电和电能转换有关的开关装置以及其同控制、测量、保护及调节设备的组合包括由这些装置和设备以及相关联的内部连接,辅件、外壳和支撑件组成的总装。湖北电气开关设备厂介绍适于低压成套开关设备选用的低压开关电器有以下几种。低压开关设备GGD

1 .刀开关、隔离器、刀开关与熔断器组合电器

(1)刀开关、隔离器刀开关可供通断电路用,可用于成套设备中的隔离电源,亦可作为不频繁地接通和分断照明设备及小型电动机电路用。

隔离器主要在低压成套开关设备中起隔离作用。

刀开关和隔离器按极数可分为单极、双极、三极和四极;按结构可分平板式和条架式;按操作方式可分为直接手操式、正面旋转手柄操作、杠杆操作和电动操作;按转换方式可分为单投式(HD)、双投式(HS),双投即为转换开关。叠装式转换开关可多层组合,称为组合开关。

刀开关的主要型号有:HD13、HD14、HD17、HS12、HS13、HS17等;隔离器的主要型号有HD18;旋转操作开关型号为HX1系列。

(2)刀开关熔断器组刀开关熔断器组是由刀开关和熔断器串联构成的一个组合单元,型号有QSA和HH等几种。QSA的额定电流从63A至315OA,适用于有高短路电流的配电电路和电动机电路;HH30等的额定电流较小,最大至63A。它们均可用作手动不频繁地接通和分断负载电流,并具有线路的过载和保护功能,保护功能是由熔断器承担的。HH30有单极、双极、三极和四极等几种。

(3)熔断器式刀开关目前主要是HR3系列。

2.熔断器

主要在RC1A系列、RM10系列、RT20系列(额定分断能力达120kA)、NT系列(包括 NTOO、NTO、NT1、NT2、NT3、NT4 6种型号)、RS (快速熔断器,主要用于晶闻管及其成套装置的过载保护)。

3.热继电器

主要是T系列,包括T16、T25、T45、T85、T105、T170、T250、T370等型号。此外还有电子式热继电器。

4.接触器

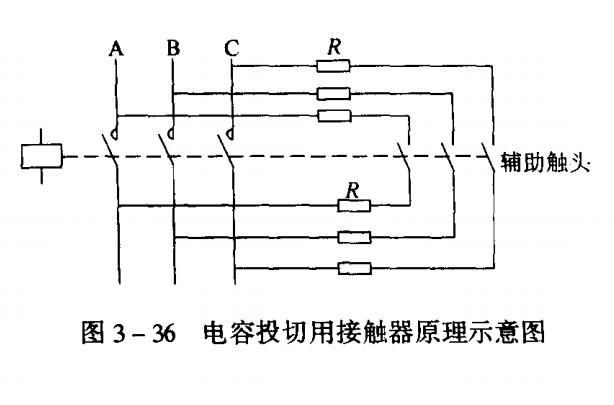

主要有CJ20系列、B系列(ABB公司技 术)、3TF、3TB系列(西门子技术)。电容器投切接触器原理图

对于电力电容器投切用的接触器必须抑制合闸涌流,常用的接触器有B30C、CJX4 等。抑制涌流的原理很简单,如图3-36所示。当接触器线圈加上电压后,先是辅助触头接通,电阻R串入电路中起限流作用,可使涌流大大减小。经过很短的时间后,主触头接通,串联的电阻被短路。

5.断路器

(1)DZX10系列塑壳式限流断路器。

(2)DZ15、DZ20系列塑壳式断路器。

(3)DZ40系列塑壳式断路器智能型。

(4)C45N塑壳式断路器法国梅兰日兰技术,国产化型号为DZ47系列。

(5)DPN、NC100系列小型塑壳式断路器中法合资企业生产的产品。

(6)CM1系列小型塑壳式断路器日本公司技术。

(7)M系列法国施耐德电气公司的技术。

(8)3VE系列塑壳式断路器西门子技术,有3VE1、3VE3、3VE4三种型号。

(9)TO、TG型日本寺崎公司技术。

(10)H系列塑壳式断路器 美国西屋电气公司技术DW。

(11)DW15、DW16系列万能式断路器

(12)ME系列万能式断路器 ME是德国AEG公司技术,国产化型号为DW17。

(13)AH系列万能式断路器日本寺崎公司技术,国产化型号为DW914。

(14)DW48系列万能式断路器(智能型断路器)。

(15)DW18系列万能式断路器日本三菱公司技术(AE-S型)。

(16)DZI25系列漏电断路器。
